UR20-4AI-I-HART-16-DIAG

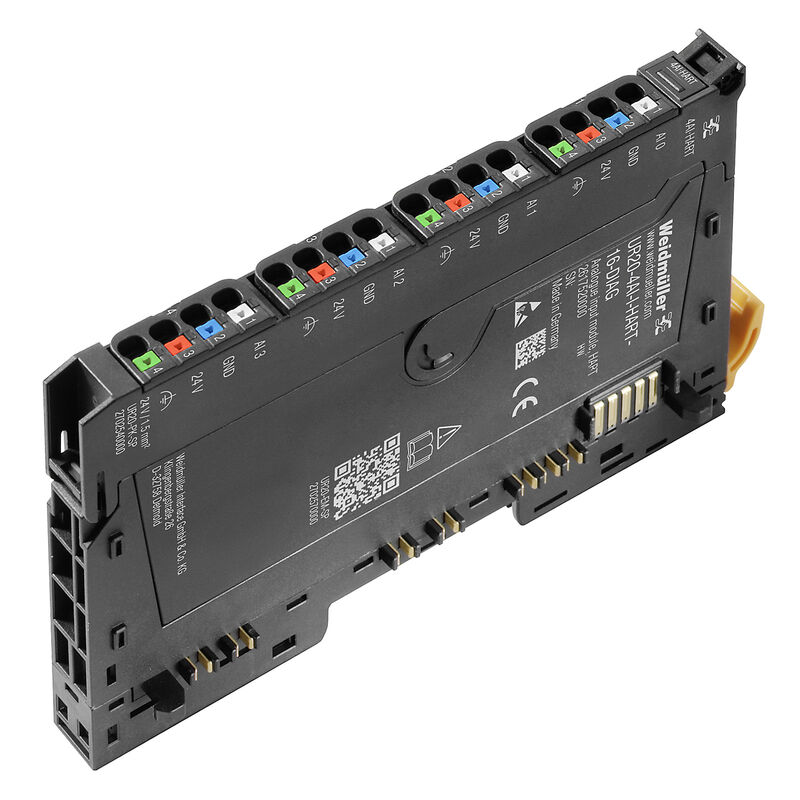

Produktillustration
UR20-4AI-I-HART-16-DIAG

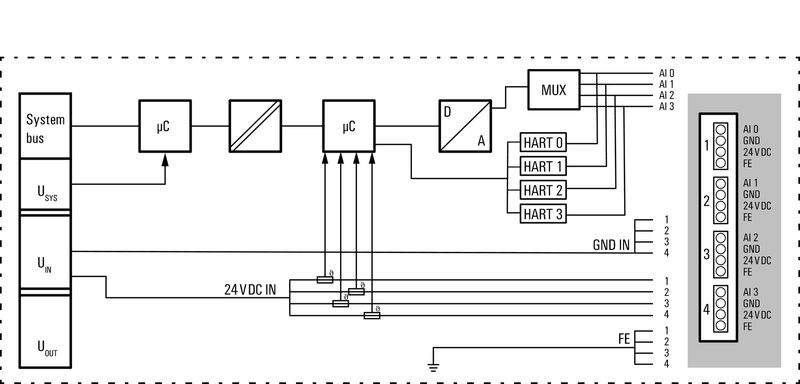

Block diagram
UR20-4AI-I-HART-16-DIAG

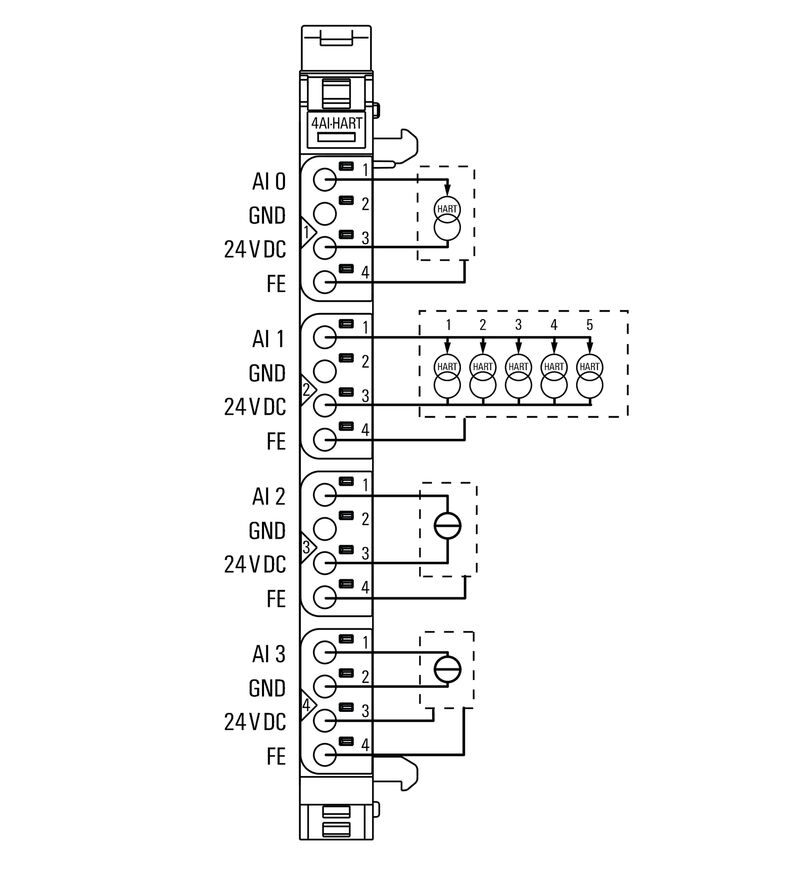

Connection diagram
UR20-4AI-I-HART-16-DIAG
Förklaring av förkortningar

UR20-4AI-I-HART-16-DIAG

Modulo remoto I/O, IP20, Segnali analogici, Ingresso, 4 canali, HART®

Produkt-ID 2617520000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Stöd för programvara Nedladdningar av produkter
Tillbehör 12 Reservdelar 2 Separata delar 2 Använda produkter 13
Homologaciones Dati generali per l’ordinazione Dimensions and weights Temperatures Termékek környezetvédelmi megfelelősége analoga ingångar Anslutningsdata Allmänna data Nätdel Systemdata Classifications

Homologaciones

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197

Dati generali per l’ordinazione

Utförande
Modulo remoto I/O, IP20, Segnali analogici, Ingresso, 4 canali, HART®
Art.nr.
2617520000
Typ
UR20-4AI-I-HART-16-DIAG
GTIN (EAN)
4050118622331
Förp.
1 items

Dimensions and weights

Djup
76 mm
깊이 (인치)
2,992 inch
Höjd
120 mm
Height (inches)
4,724 inch
Bredd
11,5 mm
Byggbredd (tum)
0,453 inch
Montagemått höjd
128 mm
Nettovikt
88 g

Temperatures

Lagertemperatur
-40 °C ... +85 °C
Drifttemperatur
-20 °C...60 °C

Termékek környezetvédelmi megfelelősége

RoHS-kompatibilitetsstatus
Conforme con esenzione
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Produktens koldioxidavtryck
  • Vagga till grind:
    8,705 kg CO2 eq.

analoga ingångar

Antal analoga ingångar
4
Givaranslutning
2-ledare
3-ledare
4-ledare
Individuell kanaldiagnos
Ja
Ingångsvärde
Ström I (0–20 mA, 4–20 mA)
Inre motstånd I
250 Ω
Moduldiagnos
Ja
noggrannhet
0,1 % FSR
Omvandlingstid
1 ms
Sensor-försörjning
Ja
Skydd polförväxling
Ja
Typ
2. I (0–20 mA eller 4–20 mA)
Upplösning
16 Bit

Anslutningsdata

Anslutningstyp
PUSH IN
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, entrådig max.
1,5 mm²
Ledardiameter, entrådig min.
0,14 mm²
Ledardiameter, entrådig, max. (AWG)
AWG 16
Ledardiameter, entrådig, min. (AWG)
AWG 26
Ledardiameter, fintrådig, max.
1,5 mm²
Ledardiameter, fintrådig, max. (AWG)
AWG 16
Ledardiameter, fintrådig, min. (AWG)
AWG 26

Allmänna data

Brännbarhetsklass enligt UL 94
V-0
Luftfuktighet (drift)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (lagring)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (transport)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Lufttryck (drift)
≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2
Lufttryck (lagring)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Lufttryck (transport)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Montageskena obestyckad
TS 35
Nedsmutsningsgrad
2
Provspänning
500 V
Stöt
15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27
Vibrationstålighet
5 Hz ≤ f ≤ 8.4 Hz: 3.5-mm amplitude as per IEC 60068-2-6
8.4 Hz ≤ f ≤ 150 Hz: 1 g acceleration as per IEC 60068-2-6
Överspänningskategori
II

Nätdel

Matningsspänning
24 V DC +20 %/ -15 %
över systembussen
Skydd polförväxling
Ja
Strömförbrukning från Iin (aktuellt effektsegment)
27 mA + sensormatning
Strömförbrukning från Isys, typ.
8 mA

Systemdata

Anslutning
PUSH IN
Fältbussprotokoll
EtherCAT
PROFIBUS DP-V1
Modbus/TCP
EtherNet/IP
PROFINET IRT
Galvanisk isolation
500 V DC mellan strömbanororna
Gränssnitt
u-remote systembuss
Modultyp
Analog ingångsmodul
Överföringshastighet för systembuss, max.
48 MBit/s

Classifications

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
