Egenskaper
| Utförande | Mäter transformator frånskiljningsplint, Skruvanslutning, 41, 2 |
| Art.nr. | 1934810000 |

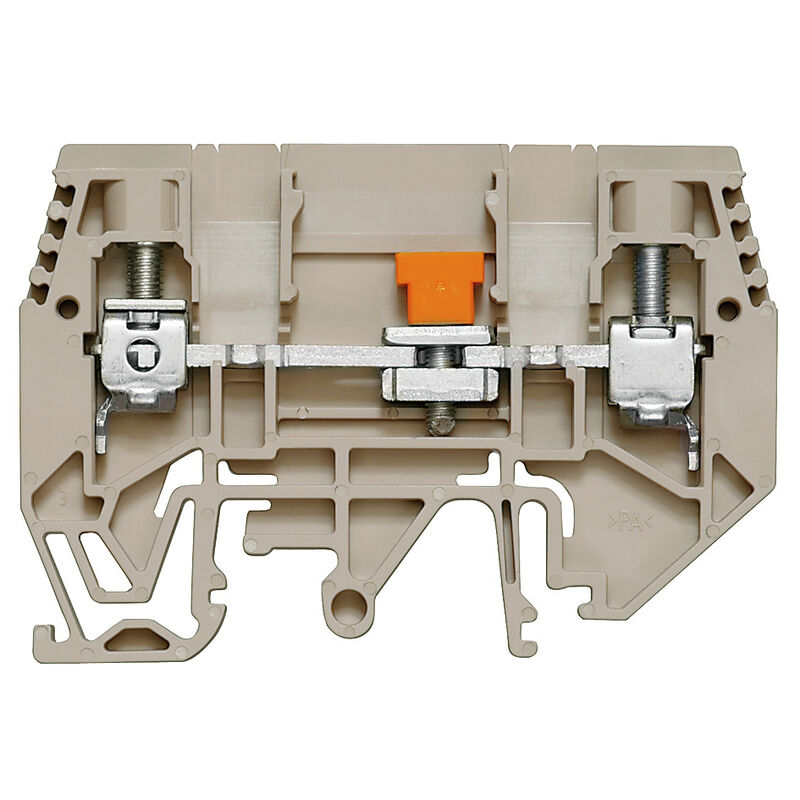

| Typ | WTL 6/1 EN |
| GTIN (EAN) | 4032248592166 |
| Förp. | 50 items |
| Djup | 47,5 mm |
| Byggdjup (tum) | 1,87 inch |
| Byggdjup inkl. montageskena | 48,5 mm |
| Höjd | 68,5 mm |
| Bygghöjd (tum) | 2,697 inch |
| Bredd | 7,9 mm |
| Byggbredd (tum) | 0,311 inch |
| Nettovikt | 19,78 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 120 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Utförande |
Skruvanslutning
Frånskiljare för skruvbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena |
TS 35
TS 32 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, max. | 2,5 mm² |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, min. | 0,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, max. | 2,5 mm² |
| Ledardiameter, fintrådig, 2 klämbara ledare, min. | 0,5 mm² |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningsarea, flertrådig, max. | 10 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsområde, max. | 10 mm² |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 12 mm |
| Elektrisk momentskruvdragare typ DMS | 3 |
| Klingmått | 0,8 x 4,0 mm |
| Klämskruv | M 3,5 |
| Ledararea, entrådig, max. | 10 mm² |
| Ledararea, entrådig, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 6 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 6 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,5 mm² |
| Ledararea, fintrådig, min. | 0,5 mm² |
| Ledardiameter, AWG, max | AWG 8 |
| Ledardiameter, AWG, min. | AWG 20 |
| Ledardiameter, fintrådig, max. | 10 mm² |
| Tolkdorn enligt 60 947-1 | A5 |
| Åtdragningsmoment, max. | 1,6 Nm |
| Åtdragningsmoment, min. | 1 Nm |
| Certifikat nr. (CSA) | 200039-1057876 |
| Ledararea max. (CSA) | 8 AWG |
| Ledararea min. (CSA) | 20 AWG |
| Spänning grupp B (CSA) | 300 V |
| Spänning grupp C (CSA) | 300 V |
| Ström Gr B (CSA) | 45 A |
| Ström Gr C (CSA) | 45 A |
| Utskjutande mått TS 32 | 34,5 mm |
| Utskjutande mått TS 35 | 34,5 mm |
| integrerad mäthylsa | Nej |
| Längsfrånskiljning | glidande |
| Tvärfrånskiljning | utan |
| Åtdragningsmoment max. frånskiljarskruv | 0,7 Nm |
| Åtdragningsmoment min. frånskiljarskruv | 0,5 Nm |
| Ledardiameter, AWG, max | AWG 8 |
| Ledardiameter, AWG, min. | AWG 20 |
| Skena |
TS 35
TS 32 |
| Märkarea | 6 mm² |
| Märkspänning | 630 V |
| Märkspänning DC | 630 V |
| Märkström | 41 A |
| Ström med max. ledare | 57 A |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,78 mΩ |
| Märkstötspänning | 6 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,31 W |
| Nedsmutsningsgrad | 3 |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 8 AWG |
| Ledarstorlek Factory wiring min (UR) | 20 AWG |
| Ledarstorlek Field wiring max (UR) | 8 AWG |
| Ledarstorlek Field wiring min (UR) | 20 AWG |
| Spänning grupp B (UR) | 300 V |
| Spänning grupp C (UR) | 300 V |
| Ström Gr B (UR) | 45 A |
| Ström Gr C (UR) | 45 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89264)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89265) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37272) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284528) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65032) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1934810000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1934810000) |
| Användardokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Godkännanden |    |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
