Ce produit n’est plus disponible.

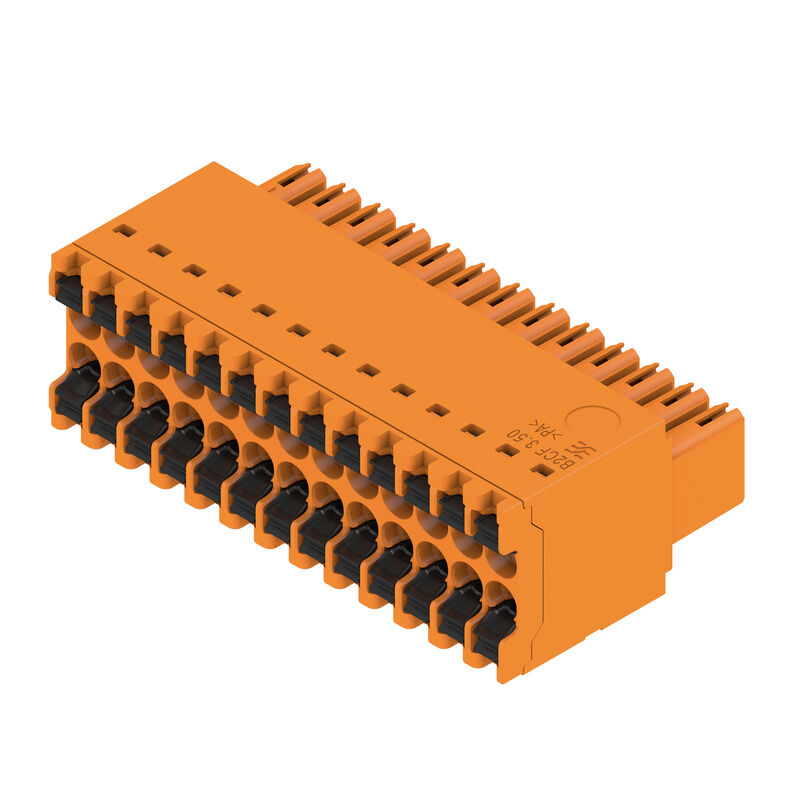

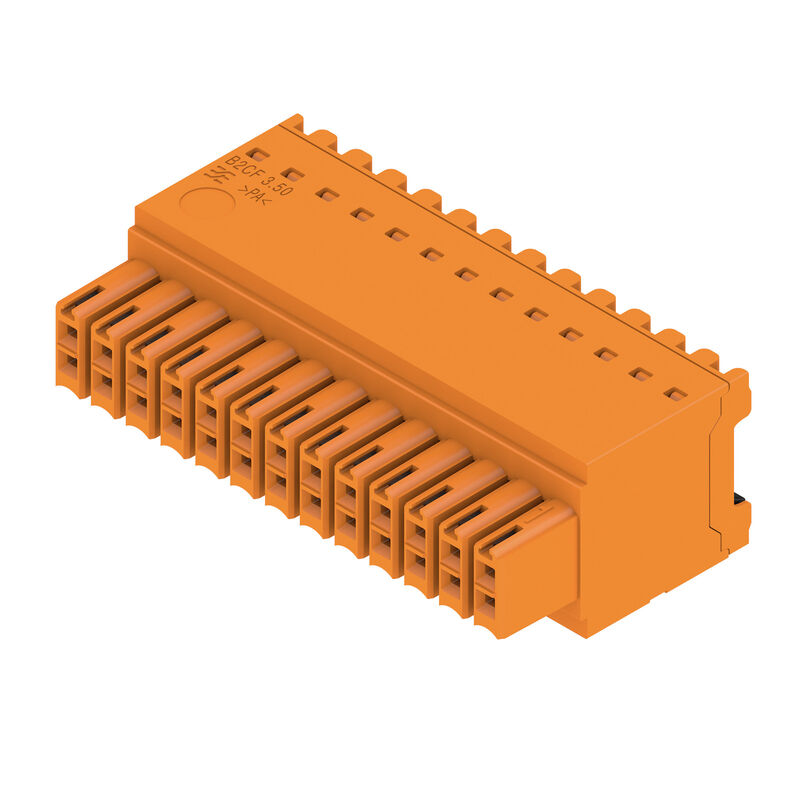

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 26, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box

Item No. 1277390000
Download data sheet Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Pièces opposées 1 Autres produits de la même gamme 36
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA Données nominales selon UL 1059 Packing Pruebas tipo Important note Clasificaciones

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 26, 180°, PUSH IN with push button, Clamping range, max. : 1.5 mm², Box
Nr zam.
1277390000
Typ
B2CF 3.50/26/180 SN OR BX
GTIN (EAN)
4050118067620
Qty.
36 Pièce
Indices de produit
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Emballage
Boîte
Status dostawy
Cet article ne sera plus disponible à l'avenir.
Last order date
/Date(1793401200000)/

Dimensions and weights

Głębokość
25,25 mm
Depth (inches)
0,994 inch
Wysokość
15,2 mm
Výška (v palcích)
0,598 inch
Szerokość
45,5 mm
Largeur (pouces)
1,791 inch
Net weight
17,08 g

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%
Uhlíková stopa výrobku
  • Du berceau à la porte:
    0.375 kg CO2eq.

System Parameters

Rodzina produktów
OMNIMATE Signal - series B2C/S2C 3.50 - 2-row
Rodzaj przyłącza
Conexión de campo
Metoda wykonywania złącz
PUSH IN con tasto di attivazione
Raster w mm (P)
3,5 mm
Raster w calach (P)
0,138 "
Kierunek odejścia przewodu
180°
Liczba biegunów
26
L1 in mm
42 mm
L1 w calach
1,654 "
Liczba rzędów
1
liczba rzędów z biegunami
2
Przekrój pomiarowy
15 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
protection doigt
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 enfiché
Degré de protection
IP20
entièrement monté
element kodowany
Oui
Longueur de dénudage
10 mm
Lame de tournevis
0,4 x 2,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
3,5 N
Force d'extraction/pôle, max.
3,5 N

Material data

Materiał izolacyjny
PA 66 GF 30
Barwny
orange
Colour of operational elements
negro
Tabela kolorów (podobny)
RAL 2000
Skupina izolačního materiálu
II
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Opór izolacji
≥ 108 Ω
Classe d'inflammabilité selon UL 94
V-0
Materiał styków
Alliage de cuivre
Powierzchnia styku
étamé
Struktura warstwowa wtyku
2...5 µm Sn étamé à chaud
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-40 °C
Plage de température montage, max.
120 °C

Conductors suitable for connection

Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
Průřez propojení AWG, min.
AWG 30
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
Pevné, min. H05(07) V-U
0,14 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,14 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,14 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,14 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,14 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9028240000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025780000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025790000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028270000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028290000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • nominal:
      1
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9028320000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0186500000
Tekst referencyjny
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
13,4 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
12 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
9 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s mit 80 A

Rated data acc. to CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
50 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
9,5 A
Prąd znamionowy (grupa użytkowa C / CSA)
9,5 A
Prąd znamionowy (grupa użytkowa D / CSA)
9,5 A
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłącza przewodu AWG, maks.
AWG 16
Odniesienie do wartości znamionowych
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
50 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
9,5 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
9,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
9,5 A
Wire cross-section, AWG, min.
AWG 30
przekrój przyłącza przewodu AWG, maks.
AWG 16
Odniesienie do wartości znamionowych
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

opakowanie
Box
Długość VPE
30 mm
Szerokość VPE
145 mm
Wysokość VPE
340 mm

Pruebas tipo

Test: wytrzymałość znaczników
  • Estándar:
    IEC 61984, sección 6.2 y 7.3.2 / 10.11 siguiendo el patrón de IEC 60068-2-70 / 12.95
  • Prueba:
    mark of origin, type identification, pitch, type of material, date clock, approval marking UL, approval marking cULus
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Norme:
    CEI 61984 section 6.3 et 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: przekrój zaciskowy
  • Norme:
    CEI 60999-1 section 7 et 9.1 / 11.99, CEI 60947-1 section 8.2.4.5.1 / 03.11
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Norme:
    CEI 60999-1 section 9.4 / 11.99
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.75
    • Type de conducteur et section du conducteur:
      H05V-K0.75
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Test wyciągania
  • Norme:
    CEI 60999-1 section 9.5 / 11.99
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Vyhodnocení:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.75
    • Type de conducteur et section du conducteur:
      H05V-K0.75
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Important note

Zgodność IPC
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Uwagi

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Le sertissage format A des embouts pour pinces à sertir PZ 1,5 (référence 9005990000) ou PZ 6/5 (référence 9011460000) pour les sections de conducteur plus importantes est conseillé.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Diamètre extérieur max. du conducteur 2,6 mm
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
