BCF 3.81/04/180 SN OR BX

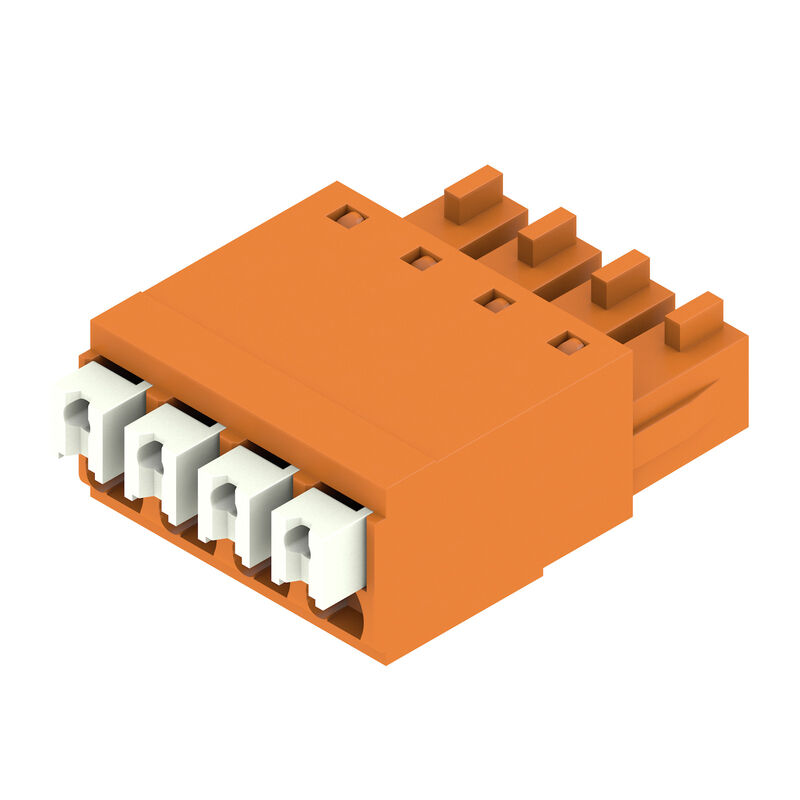

Illustrazione del prodotto
BCF 3.81/04/180 SN OR BX

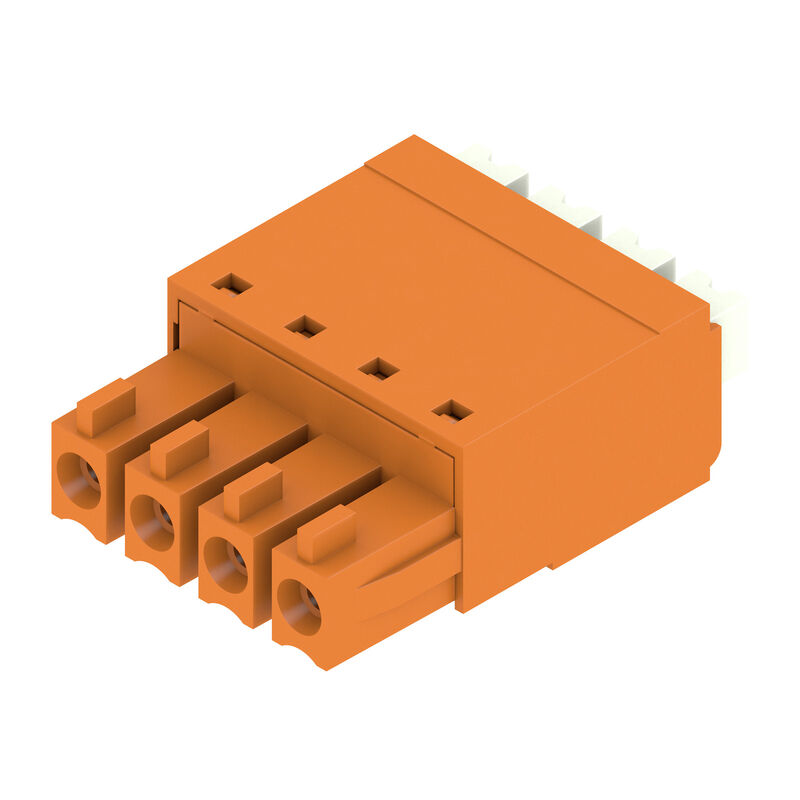

Illustrazione del prodotto
BCF 3.81/04/180 SN OR BX
Dimensional drawing
BCF 3.81/04/180 SN OR BX
Graph
BCF 3.81/04/180 SN OR BX
Graph
BCF 3.81/04/180 SN OR BX
Graph
BCF 3.81/04/180 SN OR BX
Vantaggi del prodotto
Solid PUSH IN contact
Safe and durable

BCF 3.81/04/180 SN OR BX

PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 4, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스

N. articolo 1969110000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 29
Tanúsítványok 일반 주문 데이터 Dimensioni e pesi 환경 제품 규정 준수 System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok Märkdata enligt UL 1059 Csomagolás Testy typu 중요 참고 사항 Classifications

Tanúsítványok

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 암형 플러그, 3.81 mm, 극 수: 4, 180°, 작동 버튼으로 PUSH IN, 클램프 범위, 최대 : 1.5 mm², 박스
Référence
1969110000
Type
BCF 3.81/04/180 SN OR BX
GTIN (EAN)
4032248677788
Qté.
50 Штука
Produktparametrar
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Förpackning
Box

Dimensioni e pesi

Profondeur
22 mm
Profondeur (pouces)
0,866 inch
Hauteur
7,9 mm
Height (inches)
0,311 inch
Largeur
15,33 mm
Szerokość (cale)
0,604 inch
Poids net
3,02 g

환경 제품 규정 준수

Statut de conformité RoHS
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Empreinte carbone du produit
  • Производственный цикл:
    0.194 kg CO2 eq.

System Parameters

Product family
OMNIMATE Signal - sorozat BC/SC 3.81
Type of connection
Field connection
Wire connection method
PUSH IN z przyciskiem aktywacji
Pitch in mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Orientation de la sortie du conducteur
180°
Nombre de pôles
4
L1 in mm
11,43 mm
L1 in inches
0,45 "
Nombre de séries
1
Nombre de pôles
1
Section nominale
1 mm²
Protection au toucher selon DIN VDE 57 106
sicurezza per le dita
Protection au toucher selon DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Résistance de passage
≤5 mΩ
Can be coded
Sì
Longueur de dénudage
9 mm
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
8 N
Forza d'estrazione/polo, max.
7 N

Anyagjellemzők

Matériau isolant
PA 66 GF 30
Couleur
주황색
Éléments d'actionnement de couleurs
white
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 550
Résistance d'isolation
≥ 108 Ω
Brännbarhetsklass enligt UL 94
V-0
Matériau des contacts
Lega di rame
Surface du contact
stagnato
Structure en couches du contact mâle
4...8 µm Sn opaco
Temperatura di magazzinaggio, min.
−40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
−25 °C
Campo della temperatura di montaggio, max.
120 °C

Csatlakoztatható vezetékek

Plage de serrage, min.
0,14 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 16
Rigide, min. H05(07) V-U
0,14 mm²
Rigide, max. H05(07) V-U
1,5 mm²
souple, min. H05(07) V-K
0,14 mm²
souple, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
1 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
1,5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,4 mm x 1,5 mm; 1,9mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025870000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025860000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9019100000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025770000
Texte de réference
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,3 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 76 A

CSA névleges adatok

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 16
Référence aux valeurs approuvées
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Référence aux valeurs approuvées
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Csomagolás

Emballage
Doboz
Longueur VPE
141 mm
Largeur VPE
117 mm
Hauteur VPE
25 mm

Testy typu

Test : mauvais engagement (non-interchangeabilité)
  • Test:
    kontrola wzrokowa
  • Ocena:
    sprawdzony

중요 참고 사항

Conformité IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Remarques
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Odpowiednie do łączenia następujących przewodów: 1,5 mm² z końcówka tulejkową z kołnierzem z tworzywa sztucznego, DIN 46 228/1, z napięciem znamionowym 125V/2,5 kV z III/3 lub 250 V/2,5 kV z II/2
  • Przy większych przekrojach przewodów, do końcówek tulejkowych zalecamy profil zaprasowania A prasek PZ 1,5 (nr zamówienia 9005990000) lub PZ 6/5 (nr zamówienia 9011460000).
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Classifications

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
