BCF 3.81/09/180LRZE SN OR BX

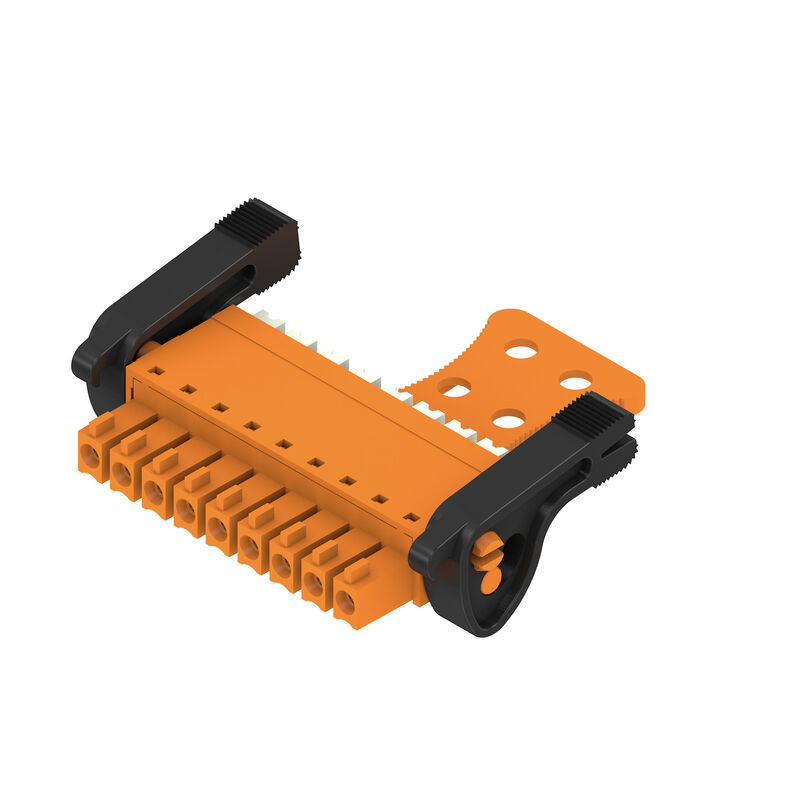

Изображение изделия
BCF 3.81/09/180LRZE SN OR BX

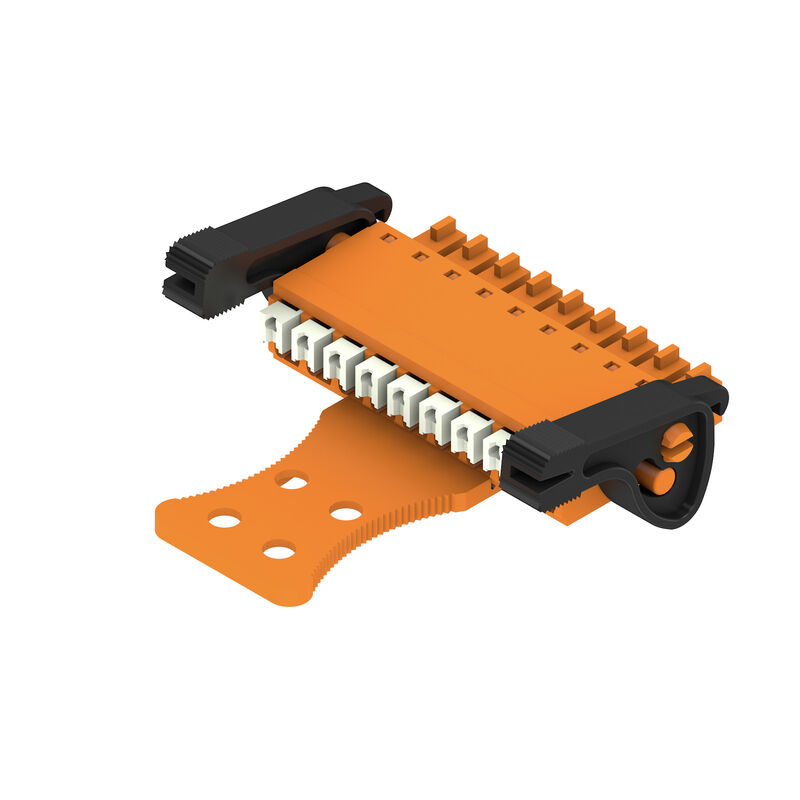

Изображение изделия
BCF 3.81/09/180LRZE SN OR BX
Dimensional drawing
BCF 3.81/09/180LRZE SN OR BX
Graph
BCF 3.81/09/180LRZE SN OR BX
Graph
BCF 3.81/09/180LRZE SN OR BX
Graph
BCF 3.81/09/180LRZE SN OR BX
Пример использования
BCF 3.81/09/180LRZE SN OR BX
Пример использования
BCF 3.81/09/180LRZE SN OR BX
Преимущества продуктов
Self-locking
Immediately on plugging in
BCF 3.81/09/180LRZE SN OR BX
Преимущество изделия
Solid PUSH IN contact
Safe and durable

BCF 3.81/09/180LRZE SN OR BX

Штекерный соединитель печатной платы, Гнездовой разъем, 3.81 mm, Количество полюсов: 9, 180°, PUSH IN с кнопкой, Диапазон зажима, макс. : 1.5 mm², Ящик

№ продукта 2443030000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 16
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Гнездовой разъем, 3.81 mm, Количество полюсов: 9, 180°, PUSH IN с кнопкой, Диапазон зажима, макс. : 1.5 mm², Ящик
Référence
2443030000
Type
BCF 3.81/09/180LRZE SN OR BX
GTIN (EAN)
4050118542875
Qté.
50 Штука
Продуктное отношение
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Упаковка
Ящик

Размеры и массы

Profondeur
34,6 mm
Глубина (дюймов)
1,362 inch
Hauteur
15,09 mm
Высота (в дюймах)
0,594 inch
Largeur
44,88 mm
Ширина (в дюймах)
1,767 inch
Poids net
8,41 g

Экологическое соответствие изделия

Statut de conformité RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Signal — серия BC/SC 3.81
Вид соединения
Полевое соединение
Wire connection method
PUSH IN с кнопкой
Pitch in mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Orientation de la sortie du conducteur
180°
Количество полюсов
9
L1 в мм
30,48 mm
L1 в дюймах
1,2 "
Nombre de séries
1
Количество полюсных рядов
1
Расчетное сечение
1 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Длина зачистки изоляции
9 mm
Лезвие отвертки
0,4 x 2,5
Лезвие отвертки стандартное
DIN 5264
Cykly zapojování
25
Усилие вставки на полюс, макс.
8 N
Усилие вытягивания на полюс, макс.
7 N

Данные о материалах

Isoleringsmaterial
PA 66 GF 30
Colour
оранжевый
Цвет элементов управления
белый
Tabella dei colori (simile)
RAL 2000
Insulating material group
II
Сравнительный показатель пробоя (CTI)
≥ 550
Insulation resistance
≥ 108 Ω
Класс пожаростойкости UL 94
V-0
Érintkező anyaga
Сплав медный
Surface du contact
луженые
Struttura a strati del connettore maschio
4...8 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Plage de serrage, min.
0,14 mm²
Plage de serrage, max.
1,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 16
Одножильный, мин. H05(07) V-U
0,14 mm²
Rigide, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,14 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,4 мм x 1,5 мм; 1,9 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025870000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004050000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025860000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0542500000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019100000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282800000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025770000
Texte de réference
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
17,5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17,5 A
Rated current, max. number of poles (Tu=40°C)
16,3 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1 сек. с 76 A

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
10 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 16

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Embalaje
Ящик
VPE length
167 mm
VPE с
120 mm
Высота VPE
51 mm

Типовые испытания

Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено

Важное примечание

Conformité IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Remarques

• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Провода, подходящие для соединения: 1,5 мм² с кабельным наконечником с пластиковой манжетой, DIN 46 228/1, номинальное напряжение 125 В / 2,5 кВ с III/3 или 250 В / 2,5 кВ с II/2
• Для проводов с более крупным сечением рекомендуется форма обжима A для кабельных наконечников с обжимными инструментами PZ 1,5 (код заказа 9005990000) или PZ 6/5 (код заказа 9011460000).
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
