IE-C5DD4UG-100
IE-C5DD4UG-100

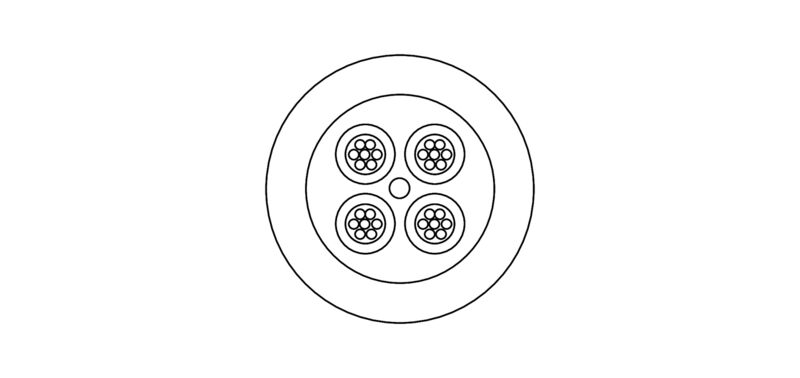

Disegno dettagliato

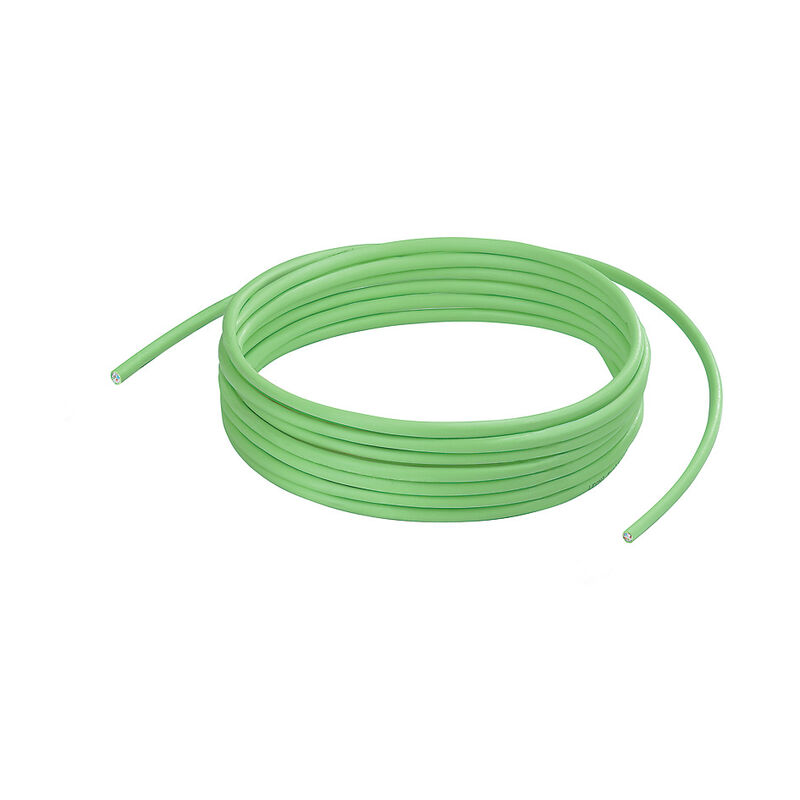

IE-C5DD4UG-100

Cavi per installazione in catene portacavi, PROFINET, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 100 m

N. articolo 8899010000
Download foglio dati Download dei prodotti
Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Tekniska data för kabel Standard specifici per cavo Norme Struttura del cavo Proprietà elettriche cavo Własności mechaniczne i materiałowe kabli Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Cavi per installazione in catene portacavi, PROFINET, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PUR, 100 m
Order No.
8899010000
Tipo
IE-C5DD4UG-100
GTIN (EAN)
4032248649365
CPZ
1 Pezzo
Imballaggio
come anello per cavo nella scatola

Dimensioni e pesi

Lunghezza
100 m
Lunghezza (pollici)
3.937,008 inch
Peso netto
6.271 g

Temperature

Temperatura di magazzinaggio
-50 °C...70 °C
Temperatura d'esercizio
-40 °C...70 °C
Temperatura di posa
-20 °C...60 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Tekniska data för kabel

accelerazione
4 m/s²
Alogeni
Esente da alogeni a norma IEC 60754-2
cicli di piegatura
3 Mio
Colore della guaina
Verde (RAL 6018)
Isolamento
PE
Numero di poli
4
quantità di fili
4
Resistenza agli olii
A norma IEC 60811-2-1
Resistenza alla fiamma
A norma IEC 60332-1
Schermato
Sì
Tensione di prova: filo-filo-schermo
2000 Veff, 50 Hz, 1 min
Velocità
180 m/min

Standard specifici per cavo

Densità dei fumi
Nessuno
Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B

Norme

Densità dei fumi
Nessuno
Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B

Struttura del cavo

Colore della guaina
Verde (RAL 6018)
Copertura calza di schermatura
85 %
Denominazione secondo norma
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Diametro guaina, max.
6,7 mm
Diametro guaina, min.
6,3 mm
Diametro isolamento
1,51 mm
Diametro rivestimento interno
3,9 mm
Disposizione dei fili
Quad
Isolamento
PE
Materiale dei cavi
Conduttore semirigido in rame stagnato
Materiale rivestimento
PUR
quantità di fili
4
Riempitore
Come elemento centrale
Schermatura
SF/UTP
Schermatura totale
Foglio de alluminio
Calza di schermatura con fili di rame
Sequenza cromatica –fili - coppie di fili
bianco, giallo, blu, arancione
Sezione
4*AWG 22/7 - 0,32 mm²
Spessore calza di schermatura
0,13 mm
Spessore isolamento fili
0,38 mm
Spessore materiale di rivestimento
0,9 mm
Trefoli
7

Proprietà elettriche cavo

Capacità a 1 kHz
52 nF/km
Categoria
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Distorsione di propagazione
40 ns/100m
Durata segnale
5,3 ns/m
Impedenza caratteristica
100 ± 15 Ω a 1-100 MHz
Impedenza di trasferimento
20 mΩ/m a 10 MHz
Resistenza differenziale
3 %
Resistenza loop
120 Ω/km
Tensione d'esercizio (quota di dimensionamento UL)
600 V
Tensione d'esercizio UL
600 V
Tensione di prova: filo-filo-schermo
2000 Veff, 50 Hz, 1 min
Velocità
180 m/min

Własności mechaniczne i materiałowe kabli

Acceleration
4 m/s²
Barevný
verde
Biegeradius, min., einmalig
5 x diametro cavo
Ciclos de flexión
3 Mio
Esente da silicone
Sì
Halogen
Esente da alogeni a norma IEC 60754-2
Min. bending radius, repetitive
7,5 x diametro cavo
Odolné proti UV záření
Sì
Resistencia a la abrasión
molto buona
Resistenza agli olii
A norma IEC 60811-2-1
Résistance à la flamme
A norma IEC 60332-1
Sebesség
180 m/min
Síla při vytažení
≤ 150 N
Tűzterjedés
No
연기 침투성
Nessuno

Classificazioni

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
