Connection diagram
IE-C6EL8UG0400U40XCS-E
Schema dei poli

IE-C6EL8UG0400U40XCS-E

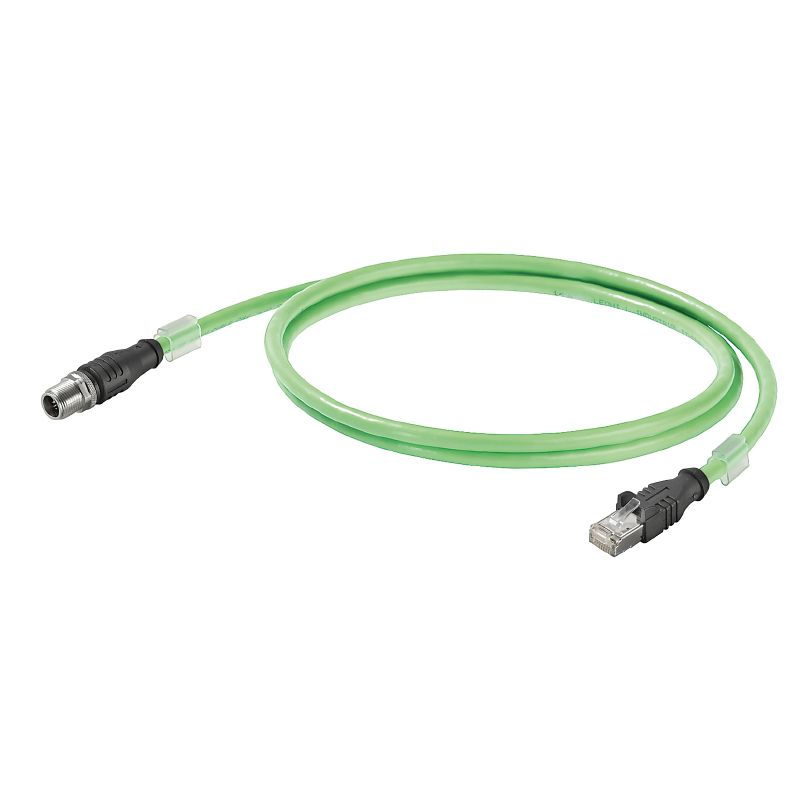

Cavi di sistema, RJ45 IP20, M12 tipo X IP 67 maschio diritto, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 40 m

N. articolo 1457580400
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 42
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Standard specifici per cavo Norme Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Version
Cavi di sistema, RJ45 IP20, M12 tipo X IP 67 maschio diritto, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 40 m
Order No.
1457580400
Tipo
IE-C6EL8UG0400U40XCS-E
GTIN (EAN)
4050118392609
Qty.
1 Pezzo

Dimensioni e pesi

Length
40 m
Lunghezza (pollici)
1.574,803 inch
Peso netto
1.600 g

Temperature

Storage temperature
-40 °C...80 °C
Temperatura de servicio
-40 °C...80 °C
Installation temperature
-20 °C...60 °C

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

Füstzáró
Secondo IEC 61034
Standard, assembly
Stile UL 20963

Norme

Densità dei fumi
Secondo IEC 61034
Struttura a norma
Stile UL 20963

Struttura del cavo

Anordnung Adern
coppia ritorta
Cablaggio
EIA/TIA T568 B
Colore della guaina
Verde (RAL 6018)
Colour sequence or wires - wire pairs
bianco - blu, bianco - arancione, bianco - verde, bianco - marrone
Denominazione secondo norma
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Diametro guaina, max.
6,7 mm
Diametro guaina, min.
6,1 mm
Diametro isolamento
0,98 mm
Gesamtschirm
Calza di schermatura con fili di rame
Isolamento
PE
Materiale rivestimento
PUR
Průměr mědi
0,48 µm
quantità di fili
8
Schermatura
S/FTP
Sezione
4*2*AWG 26/7 - 4*2*0,128 mm²
Shielding braid thickness
0,1 mm
Trefoli
7
Wire material
Conduttore semirigido in rame stagnato
Wire pair shielding
Aluminium foil

Proprietà elettriche cavo

Category
Cat.6A / Class EA (ISO/IEC 11801 2010)
Characteristic impedance
100 ± 5 Ω a 100MHz
Loop resistance
290 Ω/km
Signal propagation time
5,2 ns/m
Test voltage: wire-wire-shield
700 Vrms, 50 Hz, 1 min
Transfer impedance
15 mΩ/m a 1 MHz
10 mΩ/m a 10 MHz
30 mΩ/m a 30 MHz

Proprietà meccaniche e del materiale dei cavi

Abrasion resistance
molto buona
Densità dei fumi
Secondo IEC 61034
Halogen
Esente da alogeni a norma IEC 60754-1
Min. bending radius, repetitive
10 x diametro cavo
Raggio di curvatura min., una sola volta
5 x diametro cavo
Resistenza alla fiamma
A norma IEC 60332-1-2
오일 저항
A norma IEC 60811-2-1

Connettore maschio sx

Spina di collegamento a sinistra
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Plug right
M12, Codificato X, IP67, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
