IE-C7ES8UG-500
IE-C7ES8UG-500
Abbildung ähnlich
IE-C7ES8UG-500
Detailzeichnung

IE-C7ES8UG-500

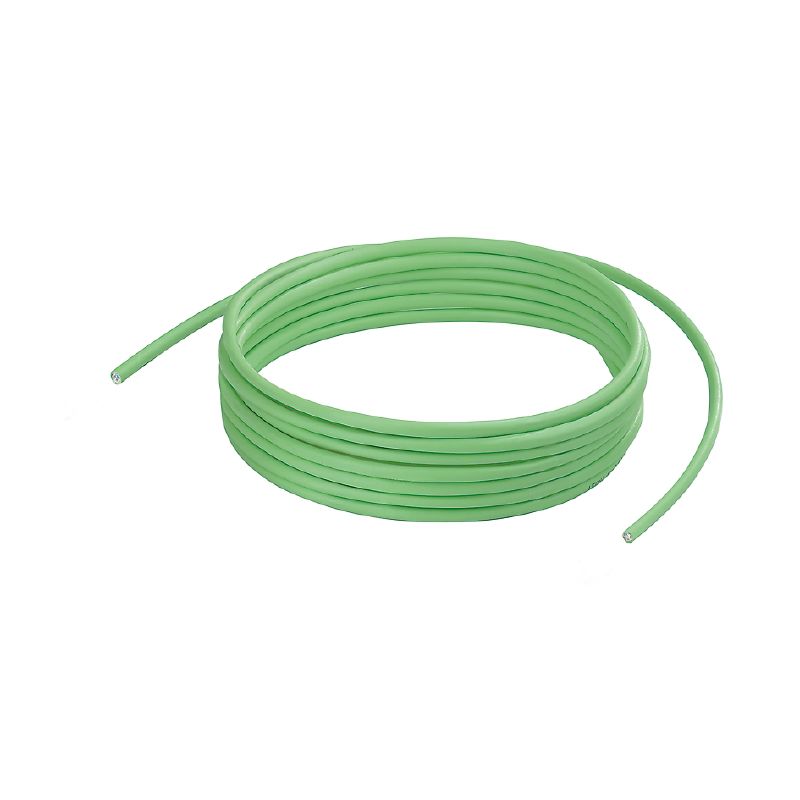

Systemkabel, Cat.7 (ISO/IEC 11801), PUR, 500 m

Art.-Nr. 2763550000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 15
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Technische Daten Kabel Kabelspezifische Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Systemkabel, Cat.7 (ISO/IEC 11801), PUR, 500 m
Best.-Nr.
2763550000
Art
IE-C7ES8UG-500
GTIN (EAN)
4064675031048
VPE
1  Stück
Verpackung
auf Sperrholztrommel

Abmessungen und Gewichte

Länge
500  m
Länge (inch)
19.685,039  inch
Nettogewicht
12.000  g

Temperaturen

Lagertemperatur
-40 °C...80 °C
Betriebstemperatur
-40 °C...80 °C
Verlegetemperatur
-15 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Technische Daten Kabel

Flammwidrigkeit
gemäß IEC 60332-1
Geschirmt
Ja
Halogene
halogenfrei, gemäß IEC 60754-2
Isolation
PE
Mantelfarbe
grün (RAL 6018)
Polzahl
8
Testspannung Ader-Ader-Schirm
700 V AC
Ölbeständigkeit
gemäß IEC 60811-2-1

Kabelspezifische Standards

Anwendungsneutrale Kommunikationskabelanlagen
EN50173-1:2007
ISO / IEC 11801:2002
Korrosivität von Brandgasen
gemäß IEC 60754-2
Norm Aufbau
UL-Style 20963 (80°C/30V)

Normen

Anwendungsneutrale Kommunikationskabelanlagen
EN50173-1:2007
ISO / IEC 11801:2002
Korrosivität von Brandgasen
gemäß IEC 60754-2
Norm Aufbau
UL-Style 20963 (80°C/30V)

Kabelaufbau

Anordnung Adern
verdrilltes Paar
Farbsequenz Adern - Adernpaare
weiß - blau, weiß - orange, weiß - grün, weiß - braun
Gesamtschirm
Schirmgeflecht aus Kupferdrähten
Isolation
PE
Isolationsdurchmesser
1,04  mm
Leitermaterial
mehrdrähtiger verzinnter Kupferleiter
Litzen
7
Manteldurchmesser, max.
6,5  mm
Manteldurchmesser, min.
6,1  mm
Mantelfarbe
grün (RAL 6018)
Normbezeichnungen
IE-7CC4x2xAWG26/7-PUR LI02YSC11Y PIMF 26 AWG E197099 (UL) AWM-STIL 20963 80 °C 30 V
S/FTP
Querschnitt
4*2*AWG 26/7 - 4*2*0,128 mm²
Schirmung
S/FTP
Schirmung Adernpaar
Aluminiumfolie
Stärke Schirmgeflecht
0,1  mm
Werkstoff Mantel
PUR

Elektrische Eigenschaften Kabel

Charakteristische Impedanz
100 ± 5 Ω bei 100MHz
Kapazität bei 1 kHz
45  nF/km
Kategorie
Cat.7 (ISO/IEC 11801)
Schleifenwiderstand
290  Ω/km
Signallaufzeit
4,5  ns/m
Signallaufzeitunterschied
3  ns/100m
Testspannung Ader-Ader-Schirm
700 V AC
Transferimpedanz
15 mΩ/m bei 1 MHz
10 mΩ/m bei 10 MHz
30 mΩ/m bei 30 MHz

Mechanische und Materialeigenschaften Kabel

Abriebfestigkeit
sehr gut
Biegeradius min, wiederholt
10 x Kabeldurchmesser
Biegeradius, min., einmalig
5 x Kabeldurchmesser
Flammwidrigkeit
gemäß IEC 60332-1
Halogene
halogenfrei, gemäß IEC 60754-2
Korrosivität von Brandgasen
gemäß IEC 60754-2
Ziehkraft
≤ 100 N
Ölbeständigkeit
gemäß IEC 60811-2-1

Klassifikationen

ETIM 6.0
EC000830
ETIM 7.0
EC003249
ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 9.0
27-06-18-05
ECLASS 9.1
27-06-90-90
ECLASS 10.0
27-06-18-01
ECLASS 11.0
27-06-18-01
ECLASS 12.0
27-06-18-01
ECLASS 13.0
27-06-18-01
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform
