IE-CCTM-3P-8.5
IE-CCTM-3P-8.5

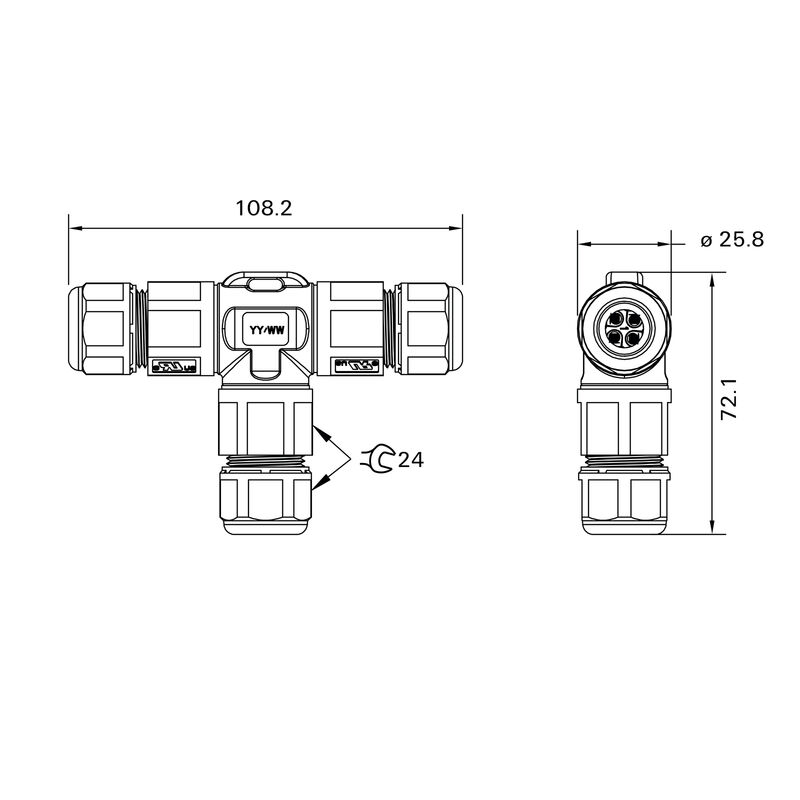

Габаритный чертеж
IE-CCTM-3P-8.5

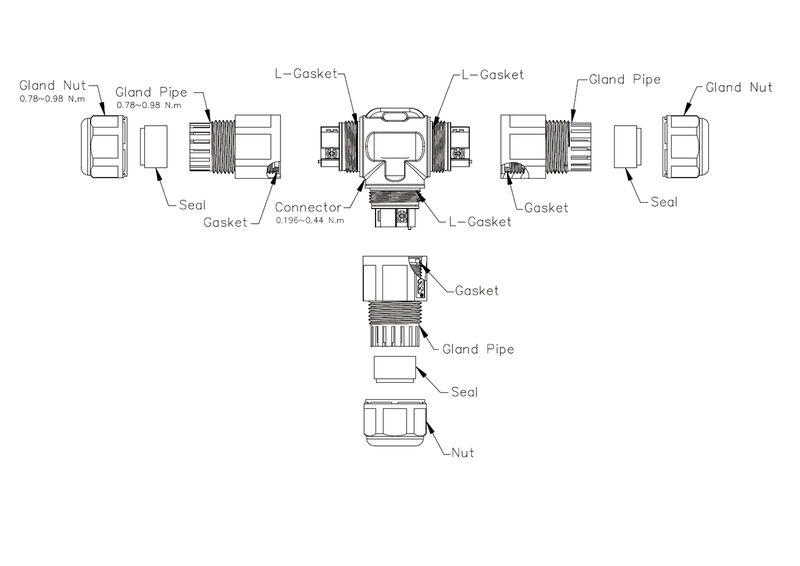

Разрез узла в сборе

IE-CCTM-3P-8.5

Соединительный модуль, Тройник, IP68 (50 m / 24 h)

№ продукта 2685590000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 4
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Общие данные Электрические свойства Общие стандарты Классификации Сертификаты

Основные данные для заказа

Версия
Соединительный модуль, Тройник, IP68 (50 m / 24 h)
Заказ №
2685590000
Тип
IE-CCTM-3P-8.5
GTIN (EAN)
4050118695342
Кол.
1  Штука

Размеры и массы

Масса нетто
35  g

Температуры

Рабочая температура
-40 °C...105 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует
REACH SVHC
No SVHC above 0.1 wt%

Общие данные

Количество полюсов
3
Цветовой код
черный
Основной материал корпуса
Нейлон
Стекловолокно, соотв. UL
Материал контакта
Латунь никелированная
Поверхность контакта
CuZn, никелирование
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,75  mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
3,5  mm²
Сечение подсоединяемого проводника, гибкого (AWG)
0.75...3.5 mm²
Вид защиты
IP68 (50 m / 24 h)

Электрические свойства

Номинальное напряжение
600  V
Номинальный ток
20 A

Общие стандарты

Сертификат № (cURus)
E486077

Классификации

ETIM 6.0
EC001059
ETIM 7.0
EC001059
ETIM 8.0
EC001059
ETIM 9.0
EC001059
ETIM 10.0
EC001059
ECLASS 9.0
27-40-02-12
ECLASS 9.1
27-40-02-12
ECLASS 10.0
27-40-02-12
ECLASS 11.0
27-40-02-12
ECLASS 12.0
27-40-02-12
ECLASS 13.0
27-40-02-12
ECLASS 14.0
27-40-02-12
ECLASS 15.0
27-40-02-12

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E486077
