LM 3.50/12/90 3.2SN OR BX

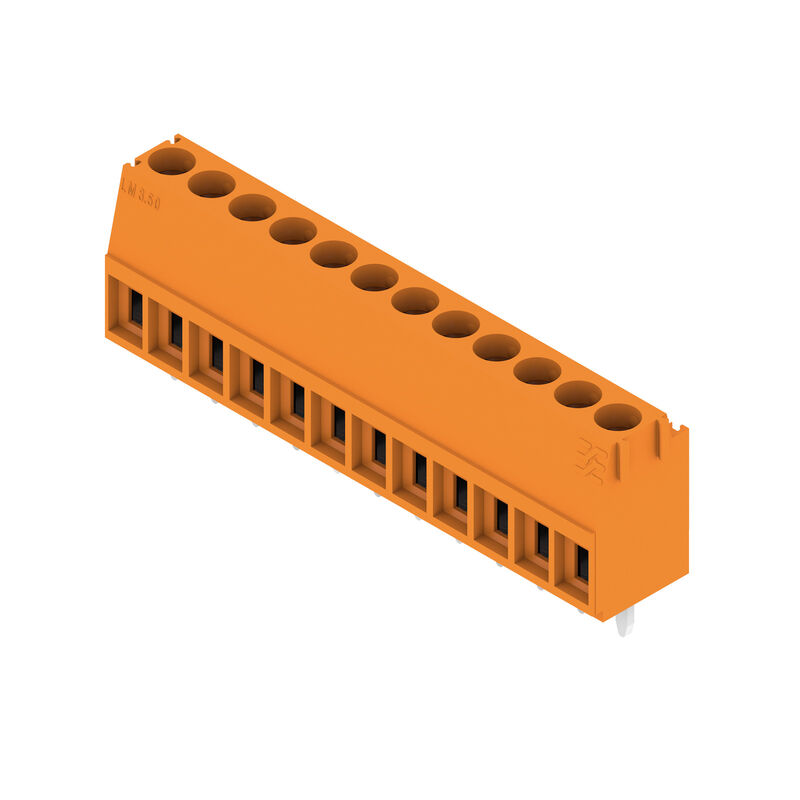

Zdjęcie produktu
LM 3.50/12/90 3.2SN OR BX

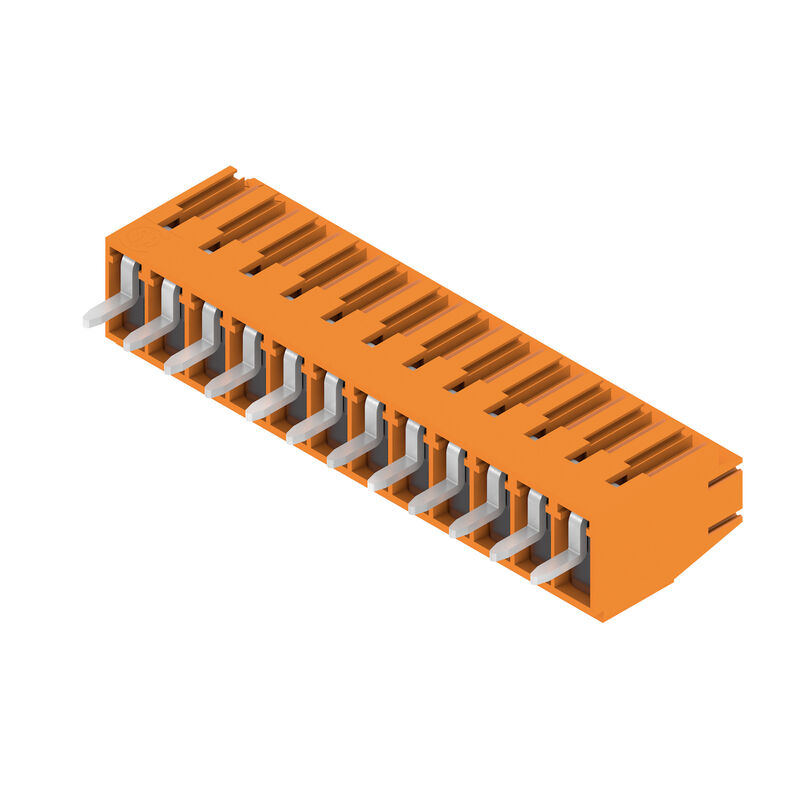

Zdjęcie produktu
LM 3.50/12/90 3.2SN OR BX
Rysunek wymiarowany
LM 3.50/12/90 3.2SN OR BX
Wykres

LM 3.50/12/90 3.2SN OR BX

Leiterplattenklemme, 3.50 mm, Polzahl: 12, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.08 mm², Box

Nr. produktu 1845110000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 11
Approvals Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen System parameters Material data Anschließbare Leiter Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Typprüfungen Wichtiger Hinweis Klassifikationen

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattenklemme, 3.50 mm, Polzahl: 12, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.08 mm², Box
Číslo objednávky
1845110000
Typ
LM 3.50/12/90 3.2SN OR BX
GTIN (EAN)
4032248357925
Množství
42 items
Termékadatok
IEC: 320 V / 16 A / 0.5 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Csomagolás
Doboz

Dimensions and weights

Hloubka
8,3 mm
Hloubka (v palcích)
0,327 inch
Výška
16 mm
Höhe (inch)
0,63 inch
Höhe niedrigstbauend
12,8 mm
Šířka
42,6 mm
Width (inches)
1,677 inch
Čistá hmotnost
6,976 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

System parameters

Skupina produktů
OMNIMATE Signal - Serie LM
Metoda připojení vodiče
Zugbügelanschluss
Montáž na PCB desku
THT solder connection
Směr výstupu vodiče
90°
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Numero di poli
12
Množství řady kolíků
1
Vybavuje zákazník
Sì
quantità di file
1
Max. sousedních kolíků na řadu
24
Pájecí kolík, délka (l)
3,2 mm
Rozměry pájecích pinů
1,0 x 0,6 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Moment obrotowy dociągający, min.
0,2 Nm
Moment obrotowy dociągający, maks.
0,25 Nm
śruba dociskowa
M 2
Długość odizolowania
5 mm
L1 in mm
38,5 mm
L1 w calach
1,516 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20
Rezystancja skrośna
3,60 mΩ
Opór izolacji
≥ 108 Ω

Material data

Izolační materiál
PA
Barevný
orange
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Odpor izolace
≥ 108 Ω
Klasifikace hořlavosti UL 94
V-2
Materiál kontaktu
Сплав меди
Povrch kontaktu
förtennad
Coating
1-3 μm Ni
4-6 μm SN
Typ cínování
matowe
Struktura vrstev pájeného připojení
1.5...3 µm Ni / 4...6 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Anschließbare Leiter

Upínací rozsah, min.
0,08 mm²
Upínací rozsah, max.
2,08 mm²
Průřez propojení AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
0,75 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Upínatelný vodič
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
Reference text
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
16 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
12 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
14 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
10 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 72 A

Rated data acc. to CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
154685-1202192
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Rated data acc. to UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Packing

Balení
Box
Délka VPE
353 mm
Šířka VPE
136 mm
Výška VPE
25 mm

Typprüfungen

Test: Trvanlivost značení
  • Norm:
    EN 60947-1 Abschnitt 5.1 / 91
  • Prüfung:
    Typkennzeichnung, Ursprungskennzeichnung, Materialtyp
  • Bewertung:
    vorhanden
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999 section 6 / 04.94, EN 60 947-1 section 8.2.4.5.1 / 03.91
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.08 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.08 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999 section 8.4 / 04.94
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/7
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.4 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 16/7
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test vytažení
  • Norme:
    DIN EN 60999 section 8.4 / 04.94
  • Exigence:
    ≥5 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 28/1
    • Type de conducteur et section du conducteur:
      AWG 28/7
  • Évaluation:
    réussite
  • Exigence:
    ≥30 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/7
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Wichtiger Hinweis

IPC shoda
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Poznámky
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Max. outer diameter of the conductor: 2.9 mm
  • Wire end ferrule with plastic collar to DIN 46228/4
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
