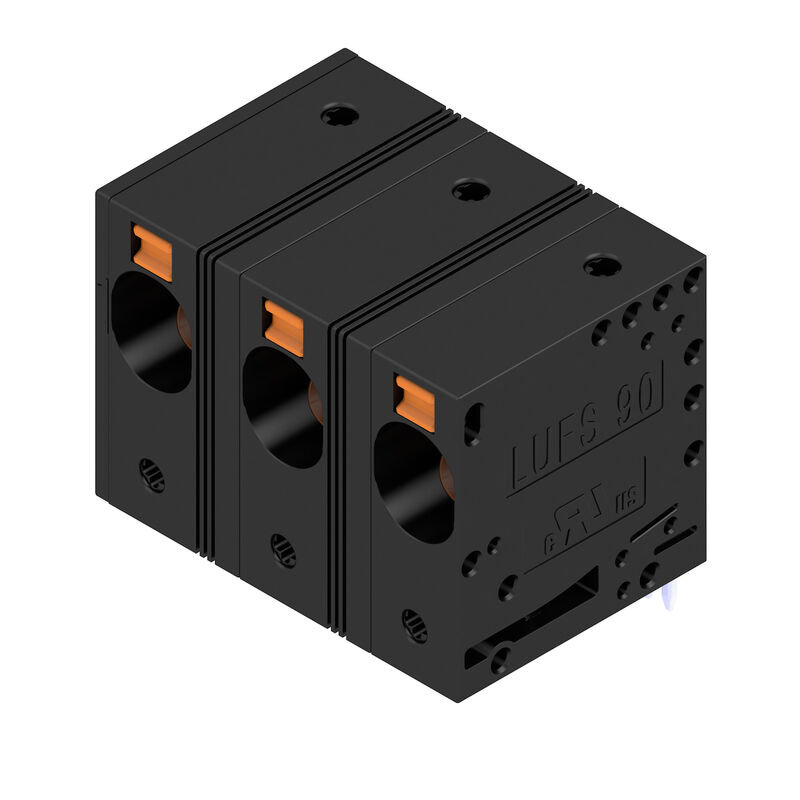

Imagen de producto
LUFS 15.00/03/90V 5.0SN BK BX

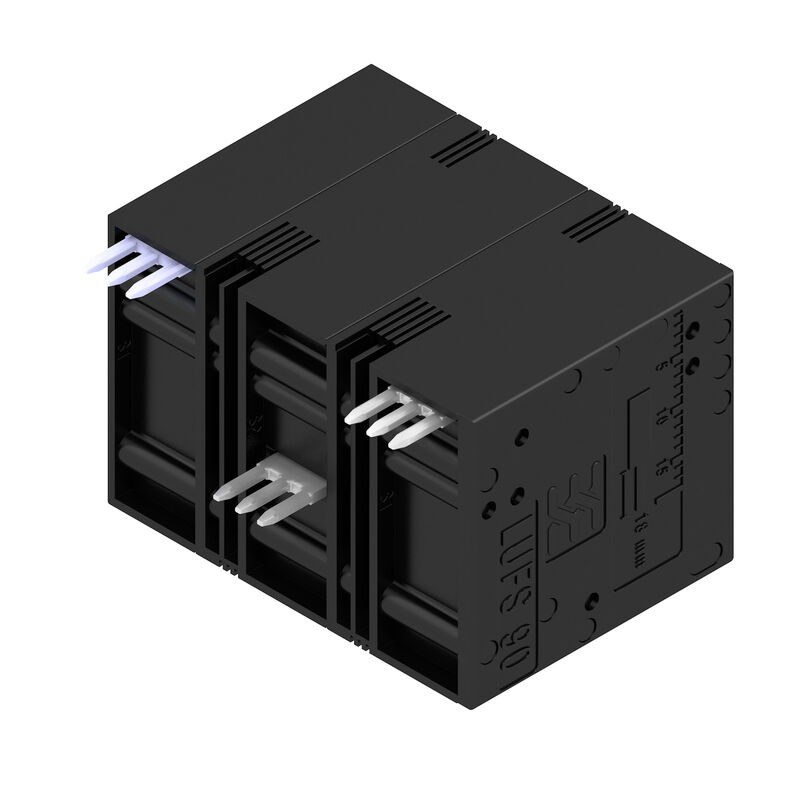

Imagen de producto
LUFS 15.00/03/90V 5.0SN BK BX
Dimensional drawing
LUFS 15.00/03/90V 5.0SN BK BX
Curva de deriva
LUFS 15.00/03/90V 5.0SN BK BX
Curva de deriva
LUFS 15.00/03/90V 5.0SN BK BX
Ventaja del producto
Power up to UL 600 V
Offset solder pins

LUFS 15.00/03/90V 5.0SN BK BX

Kretskortsplint, 15.00 mm, Antal poler: 3, 90°, Lödstiftlängd (l): 5 mm, svart, PUSH IN utan manöverknapp, Anslutningsområde, max. : 16 mm², Box

N.º de artículo 2500570000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 5
Godkännanden Allmänna beställningsdata Mått och vikter Экологическое соответствие изделия Parametry systemu Materialdata Conductors suitable for connection Märkdata enligt IEC Datos nominales según CSA Datos nominales según UL 1059 Упаковка Pruebas tipo Indicación importante Clasificaciones

Godkännanden

인증
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Allmänna beställningsdata

버전
Kretskortsplint, 15.00 mm, Antal poler: 3, 90°, Lödstiftlängd (l): 5 mm, svart, PUSH IN utan manöverknapp, Anslutningsområde, max. : 16 mm², Box
주문 번호
2500570000
유형
LUFS 15.00/03/90V 5.0SN BK BX
GTIN(EAN)
4050118604511
수량
30 Pieza
Valores característicos del producto
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 53 A / AWG 18 - AWG 4
Embalaje
Caja

Mått och vikter

깊이
28,55 mm
깊이 (인치)
1,124 inch
높이
35 mm
Altura (pulgadas)
1,378 inch
Altura construcción baja
30 mm
너비
41,8 mm
Anchura (pulgadas)
1,646 inch
순중량
35,23 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parametry systemu

Famiglia prodotti
OMNIMATE Power — серия LU
Tecnica di collegamento cavi
PUSH IN sin actuador
Montaggio su circuito stampato
Conexión por soldadura THT
Direzione d'uscita del conduttore
90°
피치(mm)(P)
15 mm
Passo in pollici (P)
0,591 "
Numero di poli
3
핀 시리즈 수량
1
assemblabile da parte del cliente
No
Número de series
1
Lunghezza spina a saldare (l)
5 mm
솔더핀 크기
d = 1,2 mm
octogonal
Diametro foro di equipaggiamento (D)
1,7 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
폴당 용접 핀 수
2
스크류드라이버 블레이드
0,8 x 4,0
Délka odizolování
18 mm
L1 in mm
30 mm
L1 in Zoll
1,181 "
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protección contra contacto según DIN VDE 57106
Seguro al tacto con conectores enchufados de 6 mm²
Degré de protection
IP20

Materialdata

절연재
Wemid (PA)
컬러 코드
negro
작동 요소의 색상
naranja
컬러 차트(유사)
RAL 9011
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
UL 94 가연성 등급
V-0
접점 재질
Aleación de Cu
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-40 °C
Üzemi hőmérséklet, max.
120 °C

Conductors suitable for connection

클램프 범위, 최소
0,5 mm²
클램프 범위, 최대
16 mm²
결선 단면규격 AWG, 최소
AWG 18
결선 단면규격 AWG, 최대
AWG 4
단선, 최소 H05(07) V-U
0,5 mm²
단선, 최대 H05(07) V-U
16 mm²
꼬임, 최소 H07V-R
10 mm²
stranded, 최대 H07V-R
25 mm²
연선, 최소 H05(07) V-K
0,5 mm²
연선, 최대 H05(07) V-K
25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
16 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,5 mm²
페럴 포함, DIN 46228 pt 1, 최대
16 mm²
클램프형 도체
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      9019180000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004090000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      9019210000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004110000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      6 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      0565700000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004130000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      10 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        21 mm
    • Terminal tubular recomendado:
      0565800000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      0379300000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      16 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        21 mm
    • Terminal tubular recomendado:
      0566000000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      0375200000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      0565600000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004070000
참조 텍스트
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Märkdata enligt IEC

정격 전류, 극 수(Tu=20°C)
101 A
정격 전류, 최대 극 수(Tu=20°C)
76 A
정격 전류, 극 수(Tu=40°C)
76 A
정격 전류, 최대 극 수(Tu=40°C)
86 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1.000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
1.000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
1.000 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
8 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
8 kV

Datos nominales según CSA

Tensione nominale (Gruppo B / CSA)
600 V
Tensione nominale (Gruppo C / CSA)
600 V
정격 전압(사용 그룹 D / CSA)
600 V
Corrente nominale (Gruppo B / CSA)
53 A
Corrente nominale (Gruppo C / CSA)
53 A
Corrente nominale (Gruppo D / CSA)
5 A
Sezione di collegamento cavo AWG, min.
AWG 18
Sezione di collegamento cavo AWG, max.
AWG 4

Datos nominales según UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
600 V
Tensione nominale (Gruppo C / UL 1059)
600 V
정격 전압(사용 그룹 D / UL 1059)
600 V
Tensión nominal (Use Group E / UL 1059)
1.000 V
정격 전류(사용 그룹 B / UL 1059)
53 A
정격 전류(사용 그룹 C / UL 1059)
53 A
정격 전류(사용 그룹 D / UL 1059)
5 A
Intensidad nominal (Use Group E / UL 1059)
53 A
Sección de conexión del conductor AWG, mín.
AWG 18
Sezione di collegamento cavo AWG, max.
AWG 4
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Упаковка

Imballaggio
Ящик
VPE 길이
313 mm
VPE 폭
170 mm
VPE 높이
56 mm

Pruebas tipo

테스트: 표시 내구성
  • Prueba:
    marca de origen, identificación de tipo, paso, durabilidad, Longitud de desaislado
  • Evaluación:
    disponible
테스트: 클램프 사용 가능한 단면
  • Estándar:
    IEC 60999-1, secciones 7 y 9.1 / 11.99, IEC 60947-1, sección 8.2.4.5.1 / 03.11
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U10
    • Tipo de conductor y sección de conductor:
      H07V-K10
    • Tipo de conductor y sección de conductor:
      H07V-U16
    • Tipo de conductor y sección de conductor:
      H07V-K16
    • Tipo de conductor y sección de conductor:
      AWG 4/1
    • Tipo de conductor y sección de conductor:
      AWG 4/19
    • Tipo de conductor y sección de conductor:
      rígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 16 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 16 mm²
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Estándar:
    IEC 60999-1, sección 9.4 / 11.99
  • Requerimiento:
    0,3 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
    • Tipo de conductor y sección de conductor:
      AWG 4/7
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    2,9 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-U16
    • Tipo de conductor y sección de conductor:
      H07V-K16
  • Evaluación:
    superado
  • Requerimiento:
    4,5 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 4/19
  • Evaluación:
    superado
풀아웃 테스트
  • Estándar:
    IEC 60999-1, sección 9.5 / 11.99
  • Requerimiento:
    ≥20 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H05V-U0.5
    • Tipo de conductor y sección de conductor:
      H05V-K0.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥30 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 20/1
    • Tipo de conductor y sección de conductor:
      AWG 20/19
  • Evaluación:
    superado
  • Requerimiento:
    ≥100 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 4/7
    • Tipo de conductor y sección de conductor:
      AWG 4/19
    • Tipo de conductor y sección de conductor:
      H07V-U16
    • Tipo de conductor y sección de conductor:
      H07V-K16
  • Evaluación:
    superado

Indicación importante

IPC 준수
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
참고 사항
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • La toma de prueba solo puede utilizarse como punto de recepción potencial.
  • El borne para circuito impreso de posición única se puede utilizar para tensiones de hasta 1500 V (CC) y 1000 V (CA). En la aplicación deben respetarse la norma del dispositivo correspondiente y las distancias de separación y de corriente de fuga requeridas.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
