SAIE-M12SL-0.3VHM16-1.5
SAIE-M12SL-0.3VHM16-1.5
尺寸图
SAIE-M12SL-0.3VHM16-1.5
插针分配方案
Plug
SAIE-M12SL-0.3VHM16-1.5
接线图
SAIE-M12SL-0.3VHM16-1.5
安装开孔

SAIE-M12SL-0.3VHM16-1.5

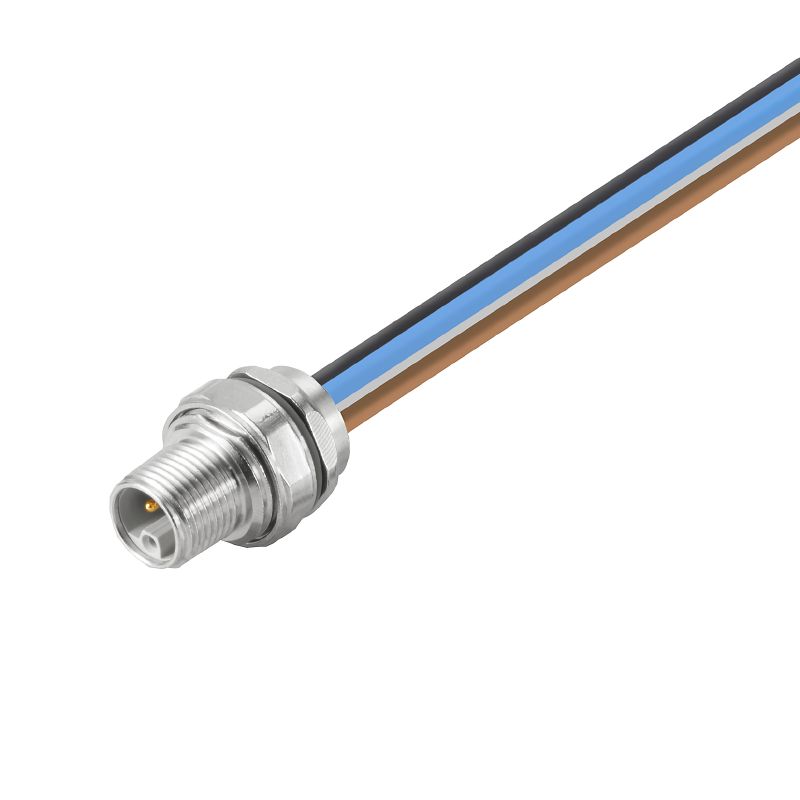

内置插头, M12, 针式 直, 紧固螺纹: M 16 x 1.5, 回路数: 5, 股线 / 电缆长度: 0.3 m, 背板安装

商品编号 2625950000
下载技术数据页 工程支持
相关商品 14
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 技术资料 可定制接插件 通用参数 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E307231

通用订货数据

版本
内置插头, M12, 针式 直, 紧固螺纹: M 16 x 1.5, 回路数: 5, 股线 / 电缆长度: 0.3 m, 背板安装
订货号
2625950000
类型
SAIE-M12SL-0.3VHM16-1.5
GTIN (EAN)
4050118629477
数量
1 PC

尺寸和重量

净重
43.12 g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

电缆技术参数

回路数
5
股线 / 电缆长度
0.3 m
芯线横截面积
1.5 mm²
颜色编码
棕色
蓝色
黑色
白色
灰色

技术资料 可定制接插件

Codierung
L-coded
Contact material
Cu
Nominal current
16 A
Numero di poli
5
Protection degree
IP67
拧入时
Temperature range of housing
-40 … +85 ° C
Érintkező felület
镀金的
Номинальное напряжение
63 V
하우징 기본 재질
铸锌

通用参数

Conductor O.D.
-
Montážní závit
M 16 x 1.5
Rozsah teplot krytu
-40 … +85 ° C
回路数
5
外壳基本材料
铸锌
安装方式
背板安装
插针镀层
镀金的
端口 2
Flying wires
端口1
M12
编码
L-coded
联接螺纹
M12
股线 / 电缆长度
0.3 m
芯线横截面积
1.5 mm²
触点材料
Cu
防护等级
IP67
拧入时
额定电压
63 V
额定电流
16 A

分类

ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
