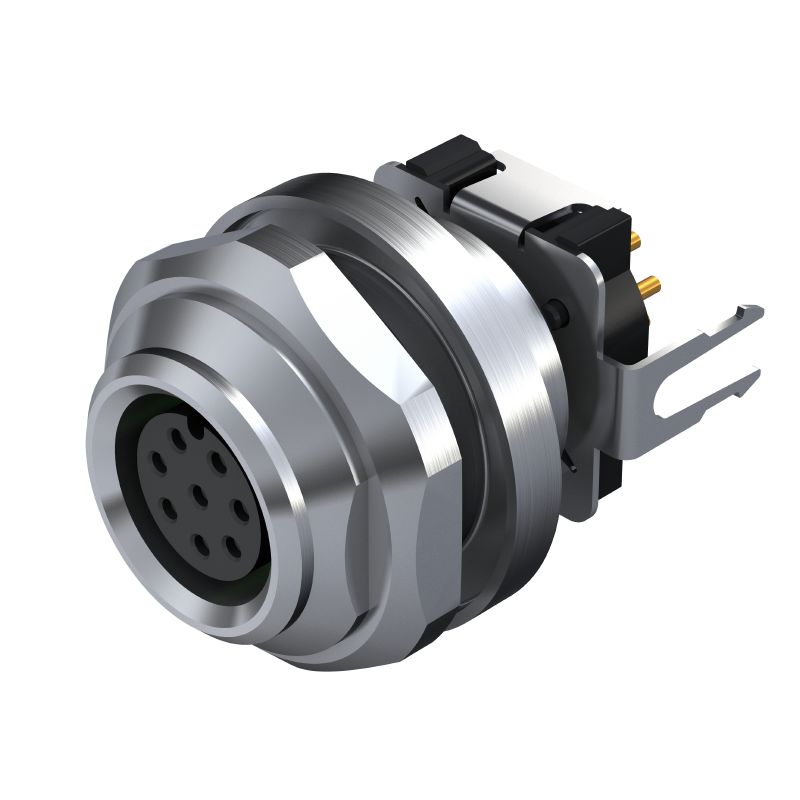

SAIE-M8B-8S-H10TL
SAIE-M8B-8S-H10TL

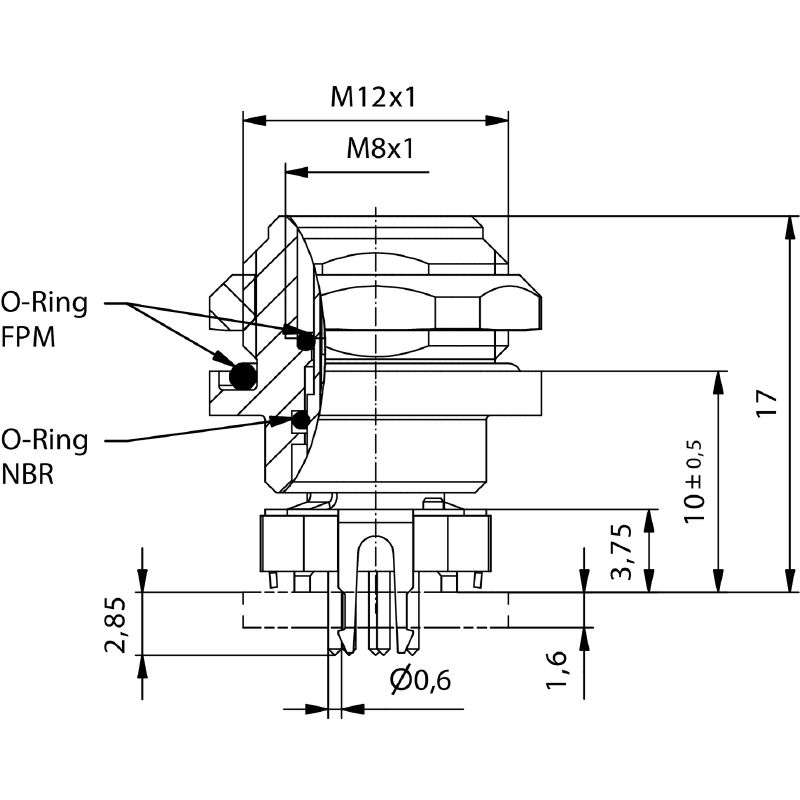

Méretrajz
SAIE-M8B-8S-H10TL

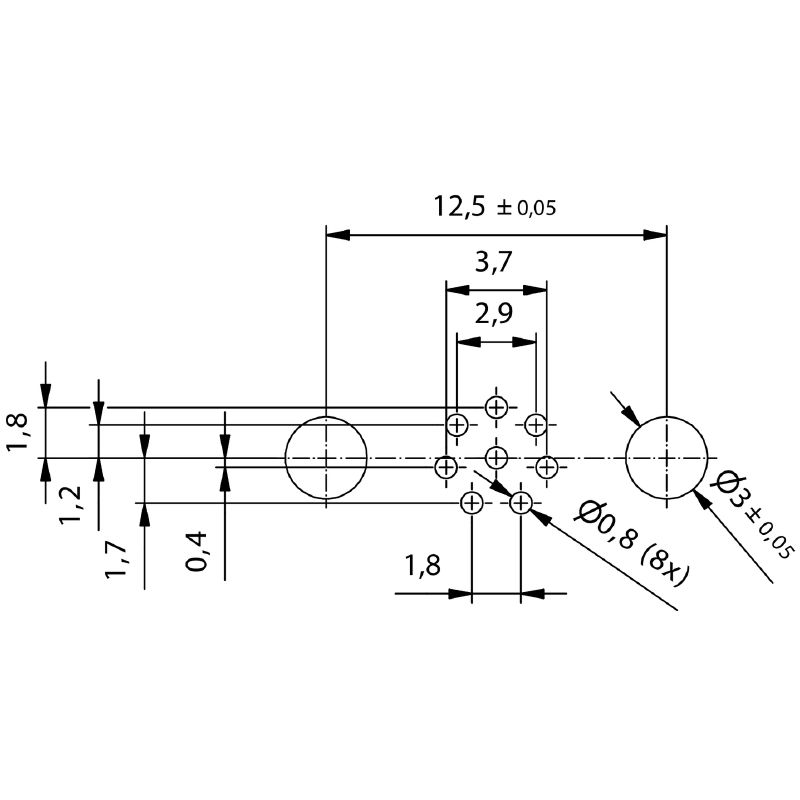

NYÁK kivitel
SAIE-M8B-8S-H10TL
Póluskiosztás

SAIE-M8B-8S-H10TL

Beépített dugók, M8, Felerősítő menet: M 12, Pólusszám: 8, Sodrat / kábelhossz:

Cikkszám 2423730000
Adatlap letöltése Mérnöki támogatás
Kapcsolódó termékek 8
Tanúsítványok Általános rendelési adatok Размеры и массы Termékek környezetvédelmi megfelelősége Technické údaje o zásuvném konektoru DPS General Info Anyagjellemzők Rendszerparaméterek Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
Beépített dugók, M8, Felerősítő menet: M 12, Pólusszám: 8, Sodrat / kábelhossz:
Rendelési szám
2423730000
Típus
SAIE-M8B-8S-H10TL
GTIN (EAN)
4050118430219
Množství
25 Darab

Размеры и массы

Čistá hmotnost
9,046 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Technické údaje o zásuvném konektoru DPS

Felszerelés típusa
Hinterwandmontage
Ház felülete
niquelado
Házak
M8 socket
Kódolás
M8 = aucun
Pólusszám
8
Rögzítőmenet
Pin: M8 / Socket: M12
Telepítési magasság
10 mm
Árnyékolás csatlakozás
No
Névleges feszültség
30 V
Névleges feszültség
60 V (3 pólusú) / 30 V (4, 5 és 8 pólusú)
Jmenovitý proud
1,5 A
Jmenovitý proud
4 A (3, 4 és 5 pólusú) / 1,5 A (8 pólusú)
Rozsah teplot
-30…80 °C
Védelmi osztály
IP67
Érintkező felület
Au (arany)
Ház fő anyaga
CuZn
nikkelezett
Připojovací závit
M8
Meghúzási nyomaték
M8: 0,5 Nm
Montážní závit
M 12
Rozpětí utahovacího momentu instalace
1.2 Nm
Utahovací moment instalace
  • max.:
    1,2 Nm
Odpor izolace
100 MΩ
Szennyezés súlyossága
3 (2 a tömített részen belül)
Dugaszolási ciklusok
≥ 100
Érintkező anyaga
Cu-ötvözet
Tömítés anyaga
FPM
Záróanya anyaga
Nikkelezett CuZn
Peremes szerelésű ház anyaga
Nikkelezett CuZn
Kiöntőanyag
PUR

General Info

Pólusszám
8
Ház fő anyaga
CuZn
nikkelezett
Csatlakozási menet
M8
Érintkező anyaga
Cu-ötvözet
Povrch kontaktu
Au (arany)
Felszerelés típusa
Hátlapi rögzítés
Védelmi osztály
IP67
Dugaszolási ciklusok
≥ 100

Anyagjellemzők

Materiál kontaktu
Cu-ötvözet
Érintkező felület
Au (arany)

Rendszerparaméterek

Dugaszolási ciklusok
≥ 100
Pólusszám
8
Szigetelési ellenállás
100 MΩ
Védelmi osztály
IP67
Érintkezősorok száma
1

Besorolások

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
