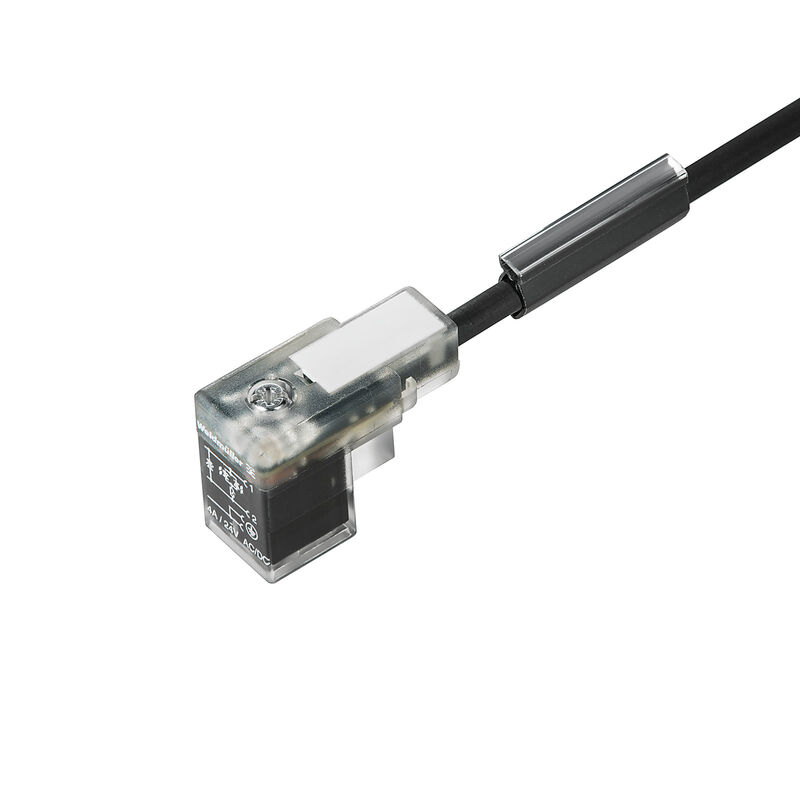

SAIL-VSCD-10U
SAIL-VSCD-10U
Rozměrový výkres
SAIL-VSCD-10U
Schéma pólů
SAIL-VSCD-10U
Schéma připojení

SAIL-VSCD-10U

Kabel ventilu (sestavený), Jeden konec bez konektoru – zásuvka ventilu, DIN design C (8 mm), Délka kabelu: 10 m, PUR, černá

ID výrobku 9456241000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 4
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Tekniska data för kabel General technical data Klasifikace

Osvědčení

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Utförande
Kabel ventilu (sestavený), Jeden konec bez konektoru – zásuvka ventilu, DIN design C (8 mm), Délka kabelu: 10 m, PUR, černá
Art.nr.
9456241000
Typ
SAIL-VSCD-10U
GTIN (EAN)
4032248404087
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
273,68 g

Shoda produktu s prostředím

RoHS-kompatibilitetsstatus
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Tekniska data för kabel

accelerazione
5 m/s²
Alogeni
Nej
Antal poler
3
Bending cycles
2 mil.
Bending radius, min., stationary
5x průměr kabelu
Colore della guaina
černá
Idoneità all'installazione con catene portacavi
Ano
Isolamento
PP
Lunghezza del cavo
10 m
Odporność na iskry spawalnicze
Ne
Schermato
Ne
Sezione del conduttore
0,5 mm²
Sheath material
PUR
Speed
200 m/s
Säker mot svetsstänk
Ne
Temperaturområde, fast lagd
-50...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridtålighet
0 °/m
Ytterdiameter
4.6 mm ± 0.2 mm
Цветовая кодировка
hnědá
modrá
zelená / žlutá
구부림 반경, 최소, 이동
10 x průměr kabelu

General technical data

Anslutningsgänga
Miscellaneous
Anslutningsvridmoment
Montážní šroub M3: 0,4 Nm
M2,5 montážní šroub: 0,3 Nm
Kodering
DIN design C (8 mm)
Kontaktmaterial
CuZn
Kontaktyta
pocínované
LED
Ano
Märkström
4 A
Nominell spänning
24 V
Skyddsklass
IP67
přišroubované
Skyddskoppling
Zenerova dioda
Temperaturområde kapsling
-25…+80 °C
Utförande
Jeden konec bez konektoru – zásuvka ventilu

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
