SU 10.16HP/05/270SF 3.5AG BK BX

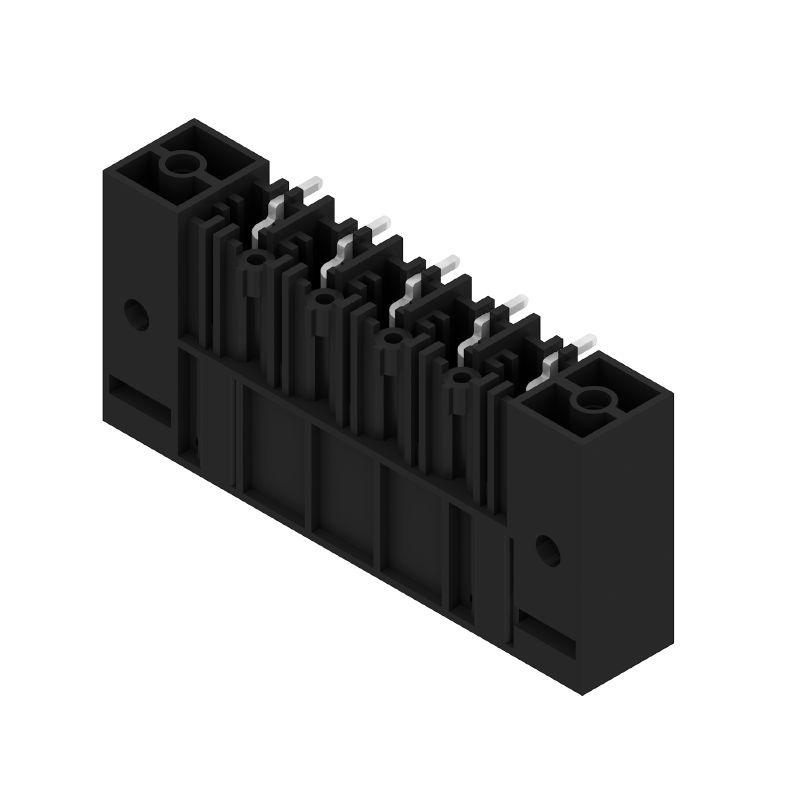

Product image
SU 10.16HP/05/270SF 3.5AG BK BX
Product image
SU 10.16HP/05/270SF 3.5AG BK BX
Dimensional drawing
SU 10.16HP/05/270SF 3.5AG BK BX
Example of use

SU 10.16HP/05/270SF 3.5AG BK BX

Leiterplattensteckverbinder, Stiftleiste, Schraub- / Rastflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 5, 270°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box

Ürün No. 1851150000
Veri sayfasını indir Engineeringondersteuning Productdownloads
Aksesuarlar 1 Şunun karşı parçasıdır 2 İlgili ürünler 5
Zulassungen Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Systemkennwerte Material data Rated data acc. to IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Important note Clasificaciones

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattensteckverbinder, Stiftleiste, Schraub- / Rastflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 5, 270°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box
Číslo objednávky
1851150000
Typ
SU 10.16HP/05/270SF 3.5AG BK BX
GTIN (EAN)
4032248382118
Množství
24 items
Product data
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Packaging
Box

Dimensions and weights

Hloubka
32 mm
Hloubka (v palcích)
1,26 inch
Výška
17,1 mm
Altura (pulgadas)
0,673 inch
Altura construcción baja
13,6 mm
Šířka
71,12 mm
Largeur (pouces)
2,8 inch
Čistá hmotnost
23,417 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Skupina produktů
OMNIMATE Power - Serie BU/SU 10.16HP
Typ připojení
Board connection
Montáž na PCB desku
THT solder connection
Rozteč v mm (P)
10,16 mm
Rozteč v palcích (P)
0,4 "
Výstupní tvarovka
270°
Počet pólů
5
Počet pájených kolíků na pól
3
Pájecí kolík, délka (l)
3,5 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Rozměry pájecích pinů
1.2 x 1.1 mm
Rozměry pájecích pinů = d tolerance
+0.1 / -0.1 mm
Průměr otvoru pájecího očka (D)
1,6 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 v mm
40,64 mm
L1 in inches
1,6 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch, plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged
Volume resistance
2.00 mΩ
Can be coded
Yes
Tightening torque for screw flange, min.
0,3 Nm
Tightening torque for screw flange, max.
0,4 Nm
Utahovací moment
  • Typ krouticího momentu:
    Montážní šroub, PCB
  • Informace o použití:
    • Tloušťka:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Utahovací moment:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Doporučený šroub:
      • Číslo dílu:
        2812340000
    • Tloušťka:
      • min.:
        2,88 mm
      • max.:
        3,52 mm
    • Utahovací moment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
    • Doporučený šroub:
      • Číslo dílu:
        2812340000
    • Tloušťka:
      • min.:
        1,44 mm
      • max.:
        3,52 mm
    • Utahovací moment:
      • min.:
        0,8 Nm
      • max.:
        0,9 Nm
    • Doporučený šroub:
      • Číslo dílu:
        2812290000

Material data

Izolační materiál
PBT GF
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Odpor izolace
≥ 108 Ω
Klasa palności wg UL 94
V-0
Materiál kontaktu
Copper alloy
Povrch kontaktu
silver-plated
Layer structure of solder connection
≥ 3 µm Ag
Struktura vrstev kontaktu konektoru
≥ 3 µm Ag
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
78,3 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
67,9 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
70,6 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
61,3 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
690 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
8 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
8 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s mit 1000 A
Povrchová vzdálenost, min.
10,5 mm
Vzdušná vzdálenost, min.
8,9 mm

Rated data acc. to CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
60 A
Jmenovitý proud (aplikační skupina C / CSA)
60 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Rated voltage (Use group F / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
60 A
Jmenovitý proud (aplikační skupina C / UL 1059)
60 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.
Povrchová vzdálenost, min.
10,5 mm
Vzdušná vzdálenost, min.
8,9 mm

Packing

Balení
Box
Délka VPE
353 mm
Šířka VPE
139 mm
Výška VPE
50 mm

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
