TRZ 120VAC RC 1CO AU

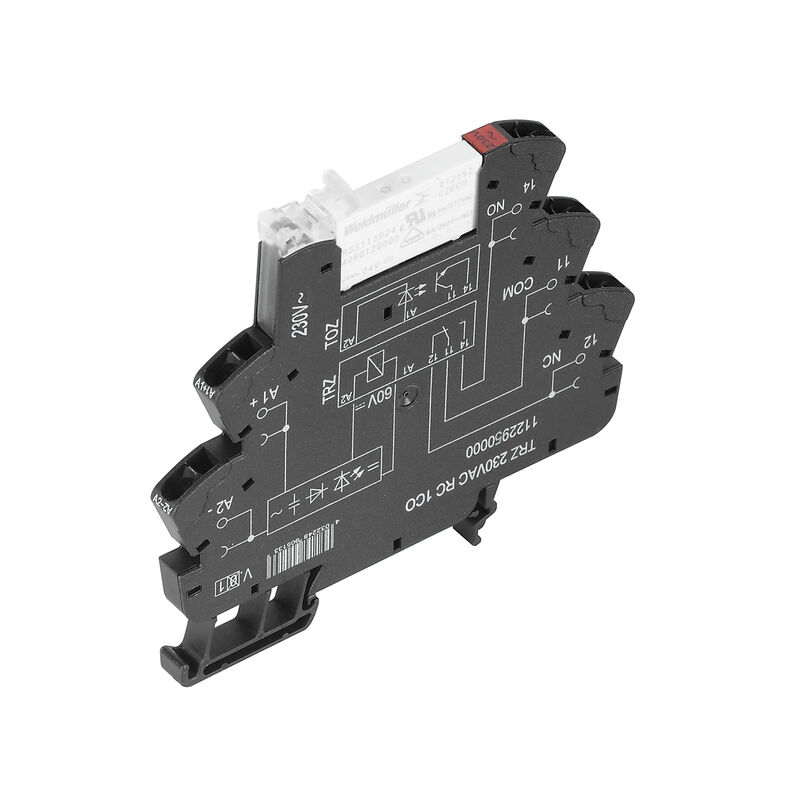

Imagen de producto
Similar a la ilustración
TRZ 120VAC RC 1CO AU
Esquema de conexiones
TRZ 120VAC RC 1CO AU
Graph
Curva de límite de carga DC
Carga óhmica
TRZ 120VAC RC 1CO AU
Graph
Vida útil eléctrica230 V AC resistive load
230 V AC carga óhmica
TRZ 120VAC RC 1CO AU
Dimensional drawing
TRZ 120VAC RC 1CO AU
Miscellaneous
Códigos de tipo

TRZ 120VAC RC 1CO AU

TERMSERIES, Módulo de relé, Número de contactos: 1, Contacto conmutado AgNi, chapado en oro, Tensión de mando nominal: 120 V AC ±10 %, Intensidad permanente: 6 A, Conexión directa, Pulsador de prueba disponible: No

N.º de artículo 1123190000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 25 Piezas sueltas 2 Productos relacionados 10
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto dane znamionowe UL Lado de mando Strana zátěže Datos generales Coordinación de aislamiento Información adicional sobre homologaciones/normas Datos de conexión Classifications

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E141197

Datos generales para pedido

Versión
TERMSERIES, Módulo de relé, Número de contactos: 1, Contacto conmutado AgNi, chapado en oro, Tensión de mando nominal: 120 V AC ±10 %, Intensidad permanente: 6 A, Conexión directa, Pulsador de prueba disponible: No
Código
1123190000
Tipo
TRZ 120VAC RC 1CO AU
GTIN (EAN)
4032248905218
Cantidad
10 Pieza

Dimensiones y pesos

Profundidad
87,8 mm
Profundidad (pulgadas)
3,457 inch
Altura
90,5 mm
Höhe (inch)
3,563 inch
Anchura
6,4 mm
Anchura (pulgadas)
0,252 inch
Peso neto
28,2 g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura ambiente
-40 °C…60 °C
Humedad
5–95% de humedad relativa, Tu = 40°C, sin condensación

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

dane znamionowe UL

Temperatura ambiente (funcionamiento), máx.
60 °C
Sección del conductor AWG, mín.
AWG 26
Sección de conexión AWG, máx.
AWG 14
Tipo de conductor
conductor de cobre rígido
conductor de cobre flexible
Grado de polución
2

Lado de mando

Tensión de mando nominal
120 V AC ±10 %
Intensidad nominal AC
7 mA
Potencia nominal
840 mVA
Indicador de estado
Grön LED
Protective circuit
Rectificadores
Elemento RC
Filtro RC
94 Ω / 100 nF
La tensión de la bobina del relé de repuesto varía con respecto a la tensión nominal de alimentación de control
Sí
Tensión de la bobina del relé de repuesto
60 V DC

Strana zátěže

Tensión nominal de conexión
250 V AC
Intensidad permanente
6 A
Frecuencia de conex. máx. con carga nom.
0,1 Hz
Tensión de conex. AC, max.
250 V
Tensión de conex. DC, max.
250 V
Potencia de conexión mínima
1 mA @ 1 V
Intensidad de conexión
20 A / 20 ms
Potencia de conmutación AC (óhmica), máx.
1500 VA
Potencia de conmutación DC (óhmica), máx.
144 W @ 24 V
Retardo de conexión
≤ 15 ms
Retardo en la desconexión
<50 ms
Tipo de contacto
1 Contacto conmutado (AgNi, chapado en oro)
Vida útil mecánica
5 x 106 conmutaciones

Datos generales

Altitud de funcionamiento
≤ 2000 m
sobre el nivel del mar
Carril de montaje
TS 35
Pulsador de prueba disponible
No
Indicador de posición del interruptor mecánico
No
Color
negro
Componente de índice de inflamabilidad UL94
  • Componente:
    Caja
  • Índice de inflamabilidad UL94:
    V-0
  • Componente:
    Clip de retención
  • Índice de inflamabilidad UL94:
    V-0

Coordinación de aislamiento

Tensión nominal
300 V
Grado de polución
2
Categoría de sobretensión
III
Distancia de fuga y aire Entrada/Salida
≥ 6 mm
Resistencia a tensiones eléctricas, E/S
4 kVeff / 1 Min.
Typ izolacji na wejściu oraz wyjściu
izolacja wzmocniona
Resistencia a tensiones dieléctricas de contacto abierto
1 kVeff / 1 min
Resistencia a tensiones eléctricas de carril
4 kVeff / 1 Min.
Sobretensión de choque fijo
6 kV (1,2/50 µs)
Tipo de protección
IP20

Información adicional sobre homologaciones/normas

Núm. de certificado (DNV)
TAA00001E5
N.º de certificado (cULus)
E141197

Datos de conexión

Técnica de conexión de conductores
Conexión directa
Longitud de desaislado, conexión nominal
8 mm
Sección de embornado, conexión nominal
1,5 mm²
Sección de embornado, mín.
0,14 mm²
Sección de embornado, máx.
2,5 mm²
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Sección de conexión del conductor, rígido, min.
0,14 mm²
Sección de conexión del conductor, rígido, max.
2,5 mm²
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 26
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 14
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de conexión del conductor, flexible, max.
2,5 mm²
Wire cross-section, finely stranded, min. (AWG)
AWG 26
Wire cross-section, finely stranded, max. (AWG)
AWG 14
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1,5 mm²
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min.
0,14 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), max.
1,5 mm²
Dimens. caña destornillador
0,6 x 3,5 mm

Classifications

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
