特性
| 版本 | 电流测量变送器, 输入 : 0…5/10 A, 输出 : 0(4)-20 mA, 0-10 V, 继电器 |
| 订货号 | 2044840000 |
| 类型 | ACT20C-CML-10-AO-RC-S |
| GTIN (EAN) | 4050118409826 |
| 数量 | 1 PC |
| 深 | 113.6 mm |
| 深度 (英寸) | 4.472 inch |
| 高度 | 117.2 mm |
| 高度 (英寸) | 4.614 inch |
| 宽度 | 17.5 mm |
| 宽度 (英寸) | 0.689 inch |
| 净重 | 134 g |
| 存储温度 | -40 °C...85 °C |
| 湿度 | 5...95 %, 无凝结 |
| SIL 符合 IEC 61508 | 无 |
| MTTF | 130 a |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| 配置 |
用于阀值（过流 / 欠流），延时和磁滞

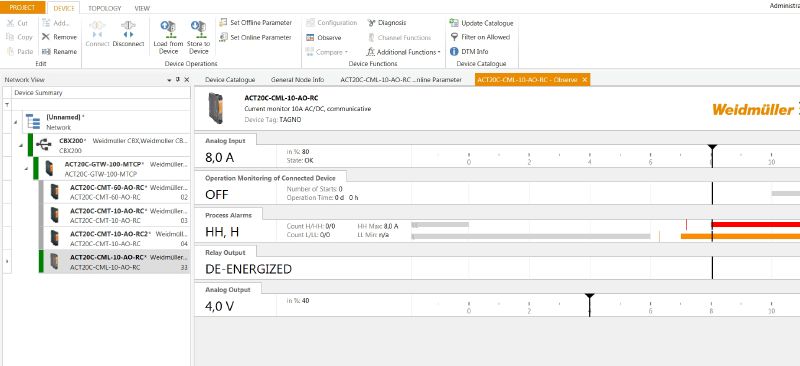

通过网关 (ACT20C-GTW-100-MTCP-S) 带 FDT/DTM 软件 DIP 开关和电位计 |
| 输入信号 | 电源电缆可以连接至端子 |
| 输入测量范围 |
可设置
0 至 1/5/10 A 交流 (RMS) 或直流 |
| 输入频率 |
AC: 15…400 Hz (true root mean square)
AC: 50 Hz (arithmetic average) |
| 负载阻抗电流 | ≤ 600 Ω |
| 最大开关电压，交流 | 250 V |
| 最大开关电压，直流 | 24 V |
| 类型 |
继电器，1 个转换触点
过程报警 (4x)，有滞后 警报延时 (可设置) 0…180 s |
| 额定开关电流 | 2 A |
| 模拟量输出类型 | 电压或电流输出 （可设置的） |
| 电压负载电阻 | ≥ 10 kΩ |
| 电流负载电阻 | ≤ 600 Ω |
| 输出电压 |
可调节
0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10...+10 V |
| 输出电流 |
可调节
0...20 mA 4...20 mA -20…+20 mA |
| 开关电流 | 5 A |
| 供电电压 | 24 V DC ± 30 % |
| 导轨 | TS 35 |
| 最大功耗 | 2.2 W |
| 温度系数 |
≤ ±100 ppm⁄K @ -25…+55 °C
≤ ±200 ppm/K @ +55…+70 °C |
| 精度 |
≤ ±0.3 % @ 1 A / 5 A
≤ ±0.6 % @ 10 A |
| 绝缘 |
4 路隔离器
输入/输出/电源/继电器之间 |
| 配置 |
用于阀值（过流 / 欠流），延时和磁滞
通过网关 (ACT20C-GTW-100-MTCP-S) 带 FDT/DTM 软件 DIP 开关和电位计 |
| 防护等级 | IP20 |
| 阶跃响应时间 |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
| EMC 标准 | IEC 61326-1 |
| 抗冲击耐压 | 6 kV (1.2/50 µs) |
| 检测电压 | 4 kV |
| 污染等级 | 2 |
| 绝缘 |
4 路隔离器
输入/输出/电源/继电器之间 |
| 过压等级 | III |
| 额定电压 | 300 V ACrms |
| 联接类型 | 螺钉联接 |
| 最小拧紧力矩 | 0.5 Nm |
| 最大拧紧力矩 | 3.5 Nm |
| 额定连接下的压接范围 | 1.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 30 |
| 导线最大压接面积 AWG | AWG 14 |
| 单股导线的最小压接面积 | 0.5 mm² |
| 单股导线最大截面 | 2.5 mm² |
| 认证/证书/一致性声明 |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_207546) [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35446) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89471) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2044840000) |
| 软件 |
[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364)
[Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446) |
| 用户文档 |
[Application notes -- Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_38123)
[Application notes -- Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39939) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
