APGTB 2.5 2T VL 4C/2 BL
Produktbild
APGTB 2.5 2T VL 4C/2 BL

APGTB 2.5 2T VL 4C/2 BL

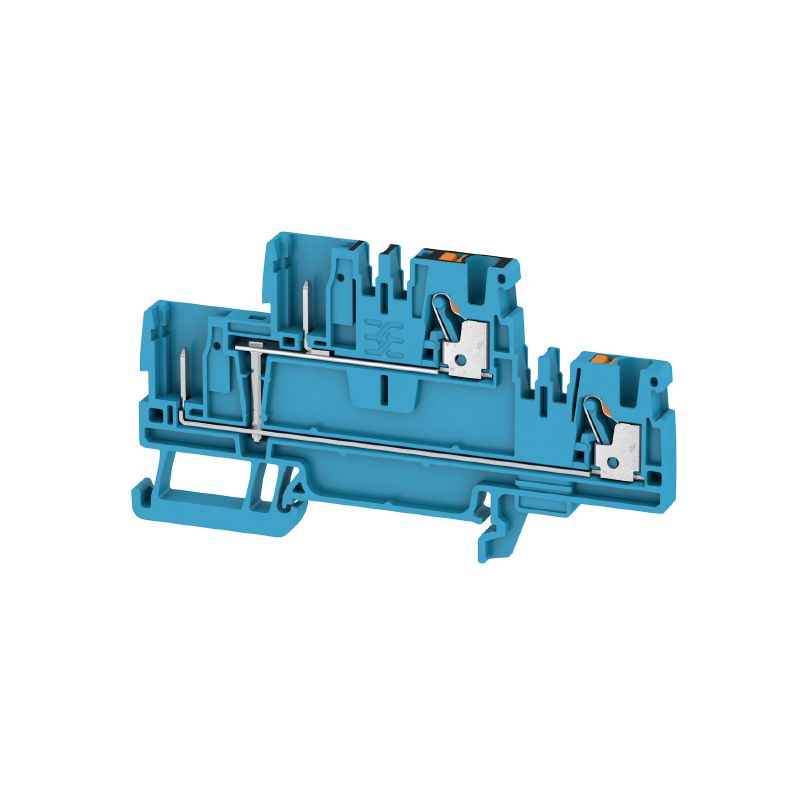

Durchgangs-Reihenklemme, PUSH IN, 2.5 mm², 800 V, 24 A, blau

Art.-Nr. 1548150000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 101 Verwandte Artikel 6
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten PE Bemessungsdaten Bemessungsdaten nach UL Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Durchgangs-Reihenklemme, PUSH IN, 2.5 mm², 800 V, 24 A, blau
Best.-Nr.
1548150000
Art
APGTB 2.5 2T VL 4C/2 BL
GTIN (EAN)
4050118353938
VPE
50  Stück

Abmessungen und Gewichte

Tiefe
50,5  mm
Tiefe (inch)
1,988  inch
Tiefe inklusive Tragschiene
51  mm
Höhe
91  mm
Höhe (inch)
3,583  inch
Breite
5,1  mm
Breite (inch)
0,201  inch
Nettogewicht
12,92  g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60  °C
Dauergebrauchstemperatur, max.
130  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff
Wemid
Farbe
blau
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)
TUEV16ATEX7940U
Zertifikat-Nr. (IECEX)
IECEXTUR16.0046U
Spannung max (ATEX)
800 V
Strom (ATEX)
15 A
Leiterquerschnitt max (ATEX)
2.5 mm²
Spannung max (IECEX)
800 V
Strom (IECEX)
15 A
Leiterquerschnitt max (IECEX)
2.5 mm²
Kennzeichnung EN 60079-7
Ex ec II C Gc
Kennzeichnung Ex 2014/34/EU
II 3 G D

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
2
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Ja
PE-Anschluss
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Befestigungsart
gerastet
Einbauhinweis
Tragschiene
explosionsgeprüfte Ausführung
Nein
mit Rastzapfen
Nein
Montageart
TS 35
Offene Seiten
rechts
rastbar
Nein

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
steckbar

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
10  mm
Anschlussart
PUSH IN
Anschlussart 2
Steckanschluss
Anschlussrichtung
oben
Anzahl Anschlüsse
4
Klemmbereich, max.
4  mm²
Klemmbereich, min.
0,14  mm²
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A3
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt, eindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
4  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
4  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4  mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,5  mm²
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Rohrlänge:
    • min.:
      8 mm
    • max.:
      6 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,34 mm²
    • max.:
      0,14 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      6 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1 mm²
    • max.:
      0,5 mm²
  • Rohrlänge:
    • min.:
      12 mm
    • max.:
      8 mm
  • Leiteranschlussquerschnitt:
    • min.:
      2,5 mm²
    • max.:
      1,5 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Rohrlänge:
    • nominal:
      5 mm
  • Leiteranschlussquerschnitt:
    • nominal:
      0,25 mm²
  • Rohrlänge:
    • min.:
      6 mm
    • max.:
      10 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Rohrlänge:
    • min.:
      7 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Rohrlänge für Zwillingsaderendhülse
  • Rohrlänge:
    • min.:
      8 mm
    • max.:
      12 mm
  • Leiteranschlussquerschnitt:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Zwillings-Aderendhülse, max.
0,75  mm²
Zwillings-Aderendhülse, min.
0,5  mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
12 AWG
Leiterquerschnitt min (CSA)
28 AWG
Spannung Gr B (CSA)
600 V
Spannung Gr C (CSA)
600 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
20 A
Strom Gr C (CSA)
20 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
200039-70089609

Allgemeines

Einbauhinweis
Tragschiene
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 28
Normen
In Anlehnung an IEC 60947-7-1
Tragschiene
TS 35

Bemessungsdaten PE

PEN-Funktion
Nein

Bemessungsdaten

Bemessungsquerschnitt
2,5  mm²
Bemessungsspannung
800  V
Bemessungsspannung DC
800  V
Nennstrom
24  A
Strom bei max. Leiter
24  A
Normen
In Anlehnung an IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33  mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77  W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
28 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
28 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
20 A
Strom Gr C (cURus)
20 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-17
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319235/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
