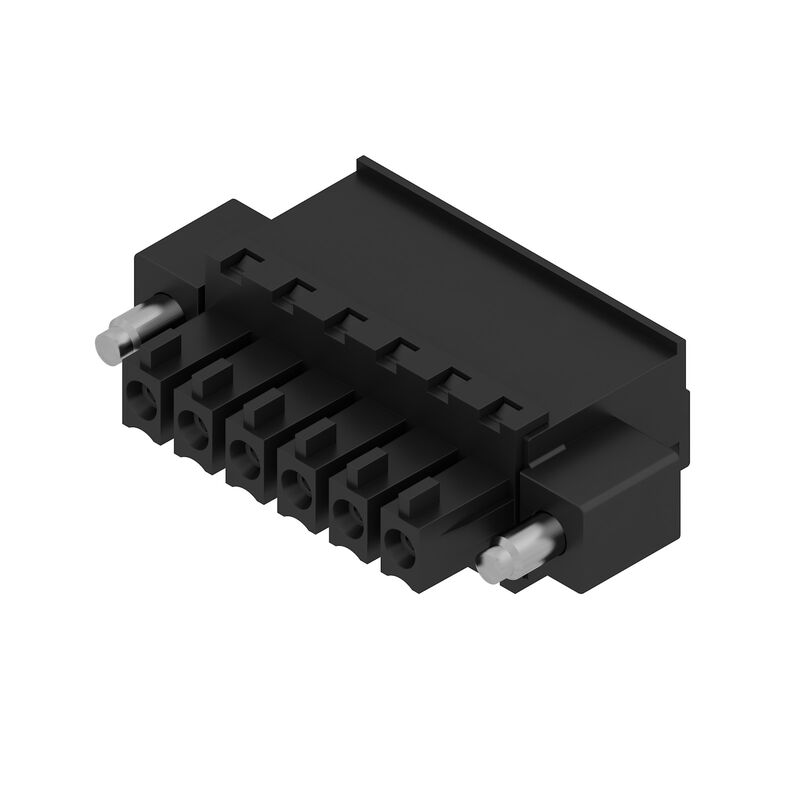

接插件BCZ 3.81/06/270F SN BK BX
产品图片
接插件BCZ 3.81/06/270F SN BK BX
产品图片
接插件BCZ 3.81/06/270F SN BK BX
Dimensional drawing
接插件BCZ 3.81/06/270F SN BK BX
Graph
接插件BCZ 3.81/06/270F SN BK BX
Graph
接插件BCZ 3.81/06/270F SN BK BX
Graph
接插件BCZ 3.81/06/270F SN BK BX
Graph

接插件BCZ 3.81/06/270F SN BK BX

PCB 接插件, 插头, 3.81 mm, 回路数: 6, 270°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装

商品编号 1799130000
下载技术数据页 工程支持 产品下载
配合件 10 相关商品 44
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 类型测试 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 插头, 3.81 mm, 回路数: 6, 270°, 压线框联接, 压接范围，最大 : 1.5 mm², 盒装
订货号
1799130000
类型
BCZ 3.81/06/270F SN BK BX
GTIN (EAN)
4032248244027
数量
50  PC
产品数据
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
包装
盒装

尺寸和重量

深
19.1  mm
深度 (英寸)
0.752  inch
高度
10.5  mm
高度 (英寸)
0.413  inch
宽度
33.28  mm
宽度 (英寸)
1.31  inch
净重
6.54  g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

系统参数

产品系列
OMNIMATE 信号 - BC/SC 3.81 系列
联接类型
现场接线
导线连接方式
压线框联接
间距 P（单位：mm）
3.81  mm
间距 P（单位：inch）
0.15  "
导线出线方向
270°
回路数
6
L1（mm）
19.05  mm
L1（inch）
0.75  "
层数
1
插针排数
1
额定横截面
1  mm²
防触电保护（按照DIN VDE57106）
手指安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
通道电阻
≤5 mΩ
可编码
是
剥线长度
7  mm
压接螺钉
M 2
直杆螺丝刀口尺寸
0.4 x 2.5
相关标准
DIN 5264
插拔次数
25
插拔力 / 回路，最大
7  N
拉力 / 回路，最大
5  N
拧紧扭矩
  • 扭矩类型:
    导线连接
  • 使用信息:
    • 扭紧力矩:
      • 最小:
        0.2 Nm
      • 最大:
        0.25 Nm
  • 扭矩类型:
    螺钉法兰
  • 使用信息:
    • 扭紧力矩:
      • 最小:
        0.15 Nm
      • 最大:
        0.2 Nm

材料数据

绝缘材料
PA 66 GF 30
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
II
相比漏电起痕指数（CTI）
≥ 550
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
插头触点叠层结构
0.5...1.5 µm Cu / 2...5 µm Sn
最低存放温度.
-40  °C
最高存放温度
70  °C
最低操作温度
-50  °C
最高操作温度
120  °C
最小安装温度
-25  °C
最大安装温度范围
120  °C

适用导线

压接范围，最小
0.08  mm²
压接范围，最大
1.5  mm²
导线最小压接面积 AWG
AWG 28
导线最大压接面积 AWG
AWG 16
单股导线的，最小值 H05(07) V-U
0.2  mm²
单股导线的，最大值 H05(07) V-U
1.5  mm²
软导线，最小压接面积 H05(07) V-K
0.2  mm²
软导线，最大压接面积 H05(07) V-K
1.5  mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
0.2  mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
1.5  mm²
带导线管状端头，DIN 46228 部分 1，最小
0.2  mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
1.5  mm²
塞规符合 EN 60999 a x b；ø
2.4 mm x 1.5 mm
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.75 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282700000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0372600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        7 mm
    • 推荐的管状端头:
      0372700000
参考文本
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
17.5  A
额定电流，最大回路数 (Tu = 20°C)
15.9  A
额定电流，最小回路数 (Tu = 40°C)
17.5  A
额定电流，最大回路数 (Tu = 40°C)
14.1  A
额定电压值（过电压等级II/污染等级2）
320  V
额定电压值（过电压等级III/污染等级2）
160  V
额定电压值（过电压等级III/污染等级3）
160  V
额定冲击电压（过压等级 II/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级3）
2.5  kV
瞬时耐电流
3 x 1s ， 76 A

额定数据符合 CSA 标准

机构
CSA
CSA 认证号
200039-1121690
额定电压 (使用组 B / CSA)
300  V
额定电压 (使用组 C / CSA)
50  V
额定电流 (使用组 B / CSA)
8  A
额定电流 (使用组 C / CSA)
8  A
导线最小压接面积，AWG,
AWG 28
导线最大压接面积，AWG
AWG 16
参见认证参数
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300  V
额定电压 (使用组 D / UL 1059)
300  V
额定电流 (使用组 B / UL 1059)
10  A
额定电流 (使用组 D / UL 1059)
10  A
导线最小压接面积，AWG
AWG 28
导线最大压接面积，AWG
AWG 16
参见认证参数
规格为最大值，详情参见认证证书。

包装

包装
盒装
VPE 长度
40  mm
VPE 宽度
80  mm
VPE 高度
140  mm

类型测试

测试标识的耐久性
  • 标准:
    DIN EN 61984 截面 7.3.2 / 09.02 模式取自 DIN EN 60068-2-70 / 07.96
  • 测试:
    原产地标志, 类型鉴别, 额定电压, 额定横截面, 插口距, 材料类型, 批准标识 UL, 批准标识 CSA
  • 评价:
    可用
  • 测试:
    耐久性
  • 评价:
    传递
测试：误用（不可互换）
  • 标准:
    DIN EN 61984 章节 6.3 和 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • 测试:
    旋转 180°，无编码元件
  • 评价:
    传递
  • 测试:
    目视检查
  • 评价:
    传递
测试 可夹紧 截面积
  • 标准:
    DIN EN 60999-1 章节 7 和 9.1 / 12.00, DIN EN 60947-1 章节 8.2.4.5.1 / 12.02
  • 导线类型:
    • 导体类型和导线截面积:
      实心 0.08 mm²
    • 导体类型和导线截面积:
      扭绞 0.08 mm²
    • 导体类型和导线截面积:
      实心 1.5 mm²
    • 导体类型和导线截面积:
      扭绞 1.5 mm²
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
    • 导体类型和导线截面积:
      AWG 16/1
    • 导体类型和导线截面积:
      AWG 16/19
  • 评价:
    传递
导体损坏和意外松动测试
  • 标准:
    DIN EN 60999-1 章节 9.4 / 12.00
  • 要求:
    0.2 kg
  • 导线类型:
    • 导体类型和导线截面积:
      扭绞 0.25 mm²
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
  • 评价:
    传递
  • 要求:
    0.3 kg
  • 导线类型:
    • 导体类型和导线截面积:
      实心 0.5 mm²
  • 评价:
    传递
  • 要求:
    0.4 kg
  • 导线类型:
    • 导体类型和导线截面积:
      实心 1.5 mm²
    • 导体类型和导线截面积:
      扭绞 1.5 mm²
    • 导体类型和导线截面积:
      AWG 16/1
    • 导体类型和导线截面积:
      AWG 16/19
  • 评价:
    传递
拉出测试
  • 标准:
    DIN EN 60999-1 章节 9.5 / 12.00
  • 要求:
    ≥10 N
  • 导线类型:
    • 导体类型和导线截面积:
      扭绞 0.25 mm²
    • 导体类型和导线截面积:
      AWG 28/1
    • 导体类型和导线截面积:
      AWG 28/19
  • 评价:
    传递
  • 要求:
    ≥20 N
  • 导线类型:
    • 导体类型和导线截面积:
      H05V-U0.5
  • 评价:
    传递
  • 要求:
    ≥40 N
  • 导线类型:
    • 导体类型和导线截面积:
      H07V-U1.5
    • 导体类型和导线截面积:
      H07V-K1.5
    • 导体类型和导线截面积:
      AWG 16/1
    • 导体类型和导线截面积:
      AWG 16/19
  • 评价:
    传递

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
