Příklad elektronického krytu, OMNIMATE Kryt - řada CH20M černá, Ukázková souprava pro vývojáře sestávající z jednotlivých částí včetně konektoru samice, Úplná skříň, Technologie připojení, Šířka: 45 mm

Produkt-ID 1519380000
Ladda ner datablad Technická podpora Dokumenty ke stažení
Osvědčení Všeobecné objednací údaje Dimensions and weights Teploty Shoda produktu s prostředím Jmenovité údaje podle IEC Údaje o materiálu Obecné údaje Bauform - IN-Anforderungen Свойства сборки Housing properties Connectable coducteurs Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Příklad elektronického krytu, OMNIMATE Kryt - řada CH20M černá, Ukázková souprava pro vývojáře sestávající z jednotlivých částí včetně konektoru samice, Úplná skříň, Technologie připojení, Šířka: 45 mm
Číslo objednávky
1519380000
Typ
CH20M45 SET 11/11 BK/OR
GTIN (EAN)
4050118327052
Množství
1 ks

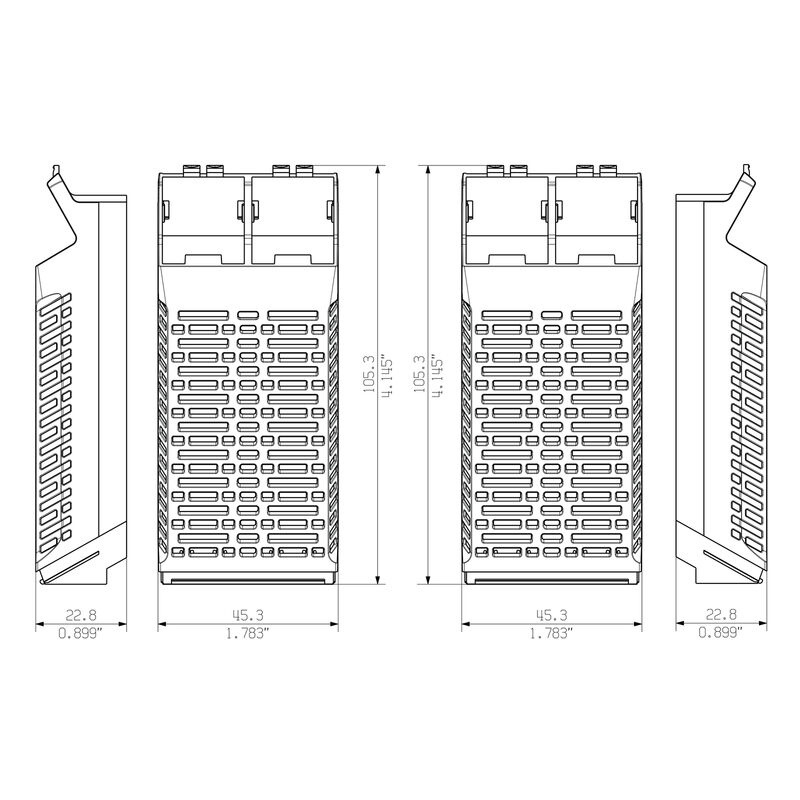

Dimensions and weights

Hloubka
113,6 mm
Hloubka (v palcích)
4,472 inch
Výška
113,6 mm
Výška (v palcích)
4,472 inch
Šířka
45 mm
Šířka (v palcích)
1,772 inch
Čistá hmotnost
145 g

Teploty

Teplota instalace
-25 °C...85 °C
Vlhkost
Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje podle IEC

Jmenovitý proud, max. počet pólů (Tu=20 °C)
10 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Údaje o materiálu

Izolační materiál
PA 66 GF 30
Klasifikace hořlavosti UL 94
V-0
Komparativní index sledování (CTI)
400 ≤ CTI <600
Provedení povrchu
untreated
Skupina izolačního materiálu
II
Základní materiál
플라스틱

Obecné údaje

Barevný
černá
Barevný graf (podobné)
RAL 9011
Encapsulation option
Ne
Nosná lišta
TS 35
Stupeň krytí
IP20 in installed state

Bauform - IN-Anforderungen

PCB thickness
1,6 mm
Tolerance for the PCB shape
±0,1 mm
Tolerance of circuit board thickness
±0,15 mm

Свойства сборки

Počet úrovní připojení
1
Počet ventilačních otvorů
8
Počet pólů
4
Propojovací připojení
Ne
Type of contact to PCB
Solder connection, direct
Typ připojení
lze zapojit

Housing properties

Sklápěcí kryt s možností montáže
Ano
Značka s možností integrace
Ano
Vyříznutí jako příprava pro funkční port integrováno
Ne
Barva připínací patky
Oranžová
Propojovací připojení
Ne
Počet úrovní připojení
1
Počet pólů
4

Connectable coducteurs

Metoda připojení vodiče
Винтовое соединение
Délka odizolování
8 mm
Utahovací moment, min.
0,4 Nm
Utahovací moment, max.
0,5 Nm
Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Stočené, max. H07V-R
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
Max. upínací rozsah
2,5 mm²

Klasifikace

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-01-01
ECLASS 15.0
27-19-01-01
