特性
| 版本 | 数据模块, 48 V, 10 A, 回路数: 8, 冷压联接, 插针式, 所需插槽数: |
| 订货号 | 3092880000 |
| 类型 | HDC MMBIT 8 MC M2 |
| GTIN (EAN) | 4099987109925 |
| 数量 | 1 PC |

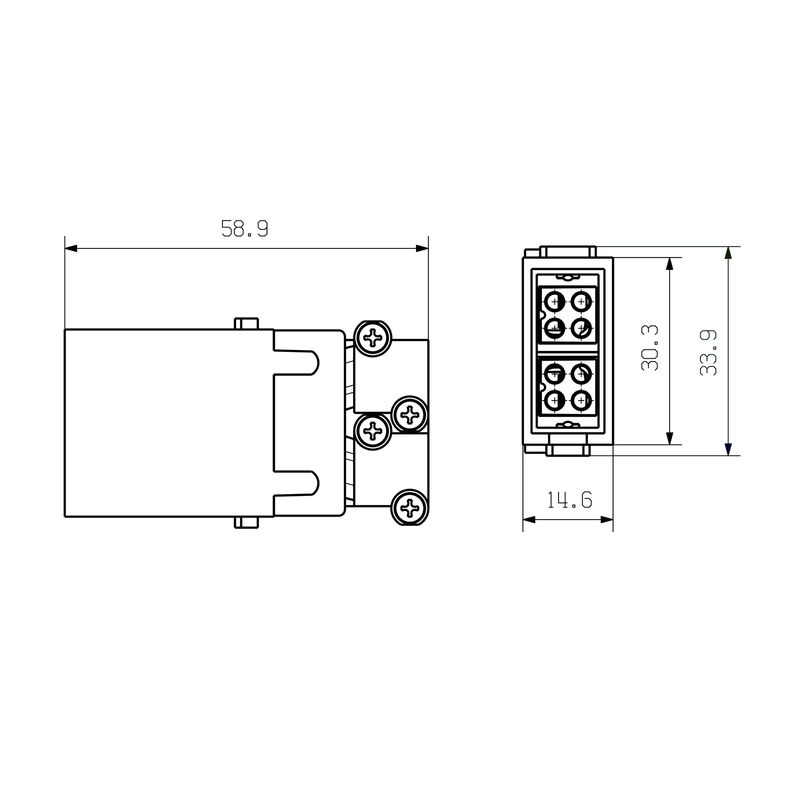

| 高度 | 58.9 mm |
| 高度 (英寸) | 2.319 inch |
| 宽度 | 33.8 mm |
| 宽度 (英寸) | 1.331 inch |
| 长度 | 14.6 mm |
| 长度 (英寸) | 0.575 inch |
| 净重 | 30.4 g |
| 温度限值 | -40 °C ... 125 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 回路数 | 8 |
| 型号 | 插针式 |
| 插拔次数 | ≥ 500 |
| 材料 | 聚碳酸酯 |
| 污染等级 | 3 |
| 系列 | ModuPlug |
| 过压等级 | III |
| 阻燃等级符合 UL 94 | V-0 |
| 额定冲击电压 (DIN EN 61984) | 0.8 kV |
| 额定电压 (DIN EN 61984) | 48 V |
| 额定电流 (DIN EN 61984) | 10 A |
| 导线最大压接面积 AWG | AWG 26 |
| 导线最小压接面积 AWG | AWG 16 |
| 联接类型 | 冷压联接 |
| 根据导线直径确定的拧紧力矩最大值 |
|
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322409) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | 一致 |
配件
-
商品编号:1651550000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1.5, 车削的, 铜合金
-
商品编号:1651520000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.37, 车削的, 铜合金
-
商品编号:1651620000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.37, 车削的, 铜合金
-
商品编号:1601750000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1, 车削的, 铜合金
-
商品编号:1651660000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 2.5, 车削的, 铜合金
-
商品编号:1651530000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.5, 车削的, 铜合金
-
商品编号:1651630000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.5, 车削的, 铜合金
-
商品编号:1651650000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1.5, 车削的, 铜合金
-
商品编号:1651640000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1, 车削的, 铜合金
-
商品编号:1651560000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 2.5, 车削的, 铜合金
-
