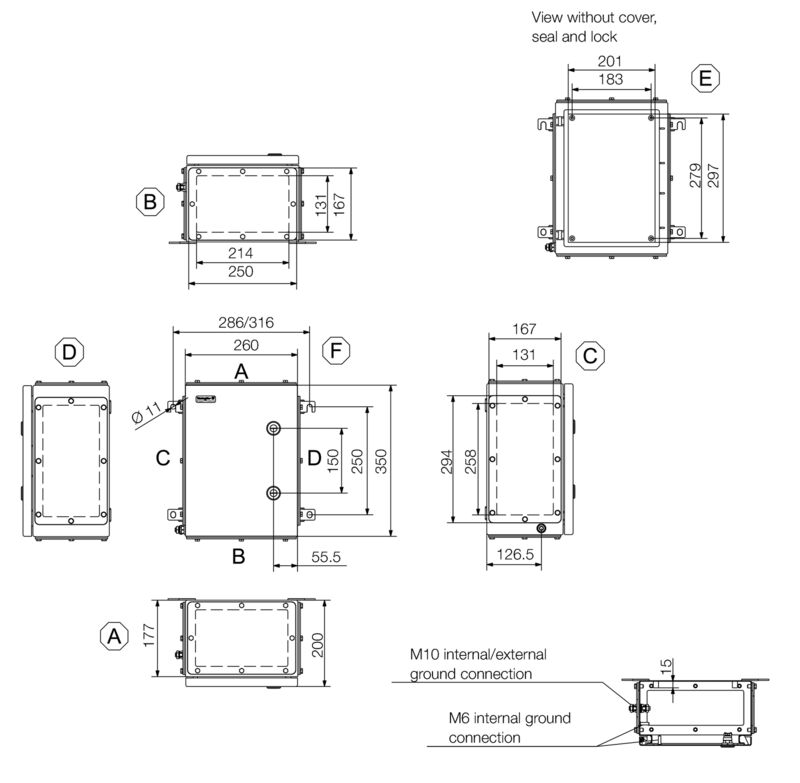

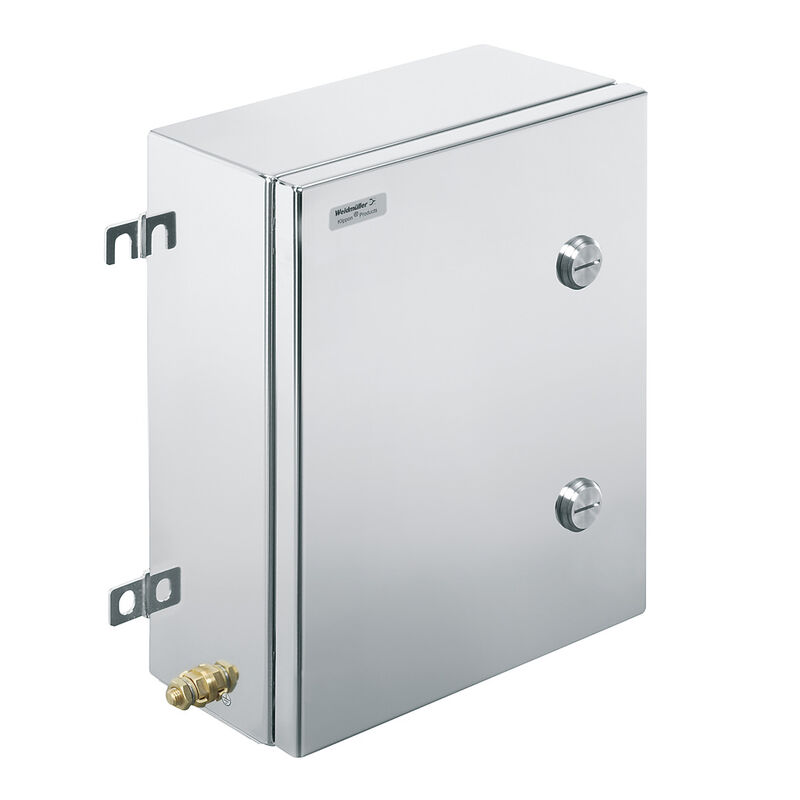

KTB QL 352620 S4E2
Подобно иллюстрации
Abbildung ähnlich
KTB QL 352620 S4E2

KTB QL 352620 S4E2

Klippon TB QL (Terminal Box - Quarter Lock), Custodia vuota, Custodia in acciaio inox, Posizione verticale: 350 mm, Larghezza: 260 mm, Profondità: 200 mm, Piastre flangiate: sotto, sopra, Materiale di base: acciaio inossidabile 1.4404 (316L), lucidatura elettrochimica, argento

항목 번호 1200180000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 17 개별 부품 1 관련 제품 5
Agréments Dati generali per l’ordinazione Dimensioni e pesi Temperatury Conformità ambientale del prodotto Tömszelencék, bal Tömszelencék, jobb Tömszelencék, felső/alsó Tanúsítványszámok - tokozat Általános információ horizontal assembly Housing earth vertical assembly Klassifikationen

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0558c6b5-320a-426b-b128-bc4bf291d8a5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E243298

Dati generali per l’ordinazione

Változat
Klippon TB QL (Terminal Box - Quarter Lock), Custodia vuota, Custodia in acciaio inox, Posizione verticale: 350 mm, Larghezza: 260 mm, Profondità: 200 mm, Piastre flangiate: sotto, sopra, Materiale di base: acciaio inossidabile 1.4404 (316L), lucidatura elettrochimica, argento
Order No.
1200180000
Tipo
KTB QL 352620 S4E2
GTIN (EAN)
4032248982936
Кол.
1 szt.

Dimensioni e pesi

Mélység
200 mm
Profondità (pollici)
7,874 inch
Height
350 mm
Höhe (inch)
13,78 inch
Szélesség
260 mm
Szerokość (cale)
10,236 inch
Размеры крепежа, высота
250 mm
Mounting dimension - width
286 mm
Nettó tömeg
8 950 g

Temperatury

Temperatura d'esercizio
-60 °C...135 °C
Note: room temperature (service)
För användning i temperaturområdet över 105°C är IP-klassen begränsad till IP66.

Conformità ambientale del prodotto

RoHS Compliance Status
Conforme con esenzione
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Tömszelencék, bal

M12
38
M16
26
M20
17
M25
14
M32
7
M40
6
M50
3
M63
2
M75
2

Tömszelencék, jobb

M12
38
M16
26
M20
17
M25
14
M32
7
M40
6
M50
3
M63
2
M75
2

Tömszelencék, felső/alsó

M12
33
M16
22
M20
14
M25
12
M32
6
M40
5
M50
2
M63
2
M75
1

Tanúsítványszámok - tokozat

Certificate no. (cULus)
E243298
Megfelelőségi nyilatkozat száma (AoC)
DE PS261X 160309 001ISS06
Megfelelőségi nyilatkozat száma (DoC LVD)
DE PS261X 160412 001ISS03
Tanúsítvány sz. (DNV)
TAE000013S
Tanúsítvány száma (ATEX)
KEMA10ATEX0050
Tanúsítvány száma (IECEX)
IECEXKEM10.0020
Tanúsítvány száma - üres ház (INMETRO)
LMP 21.0016U
Tanúsítvány száma sorkapocsdoboz (AEx)
E223792
Tanúsítvány száma – üres ház (ECAS)
21-09-25241/E21-09-053807
Tanúsítvány száma, elektronikadoboz (NEPSI)
2020322303003289
Tanúsítvány száma, sorkapocsdoboz (KOSHA)
16-AV4BO-0245X
Tanúsítvány száma, UL 508A
E223801
Tanúsítvány száma, UL Haz.Loc.
E223792
Tanúsítvány száma, UL Ord.Loc.
E243298
Tanúsítvány száma, UL, sorkapocsdoboz
E223792
Zertifikat-Nr. (INMETRO)
IEX17.0021
Zertifikat-Nr. Klemmenkasten (ATEX)
IBExU14ATEX1050
Zertifikat-Nr. Klemmenkasten (IECEx)
IECEXIBE14.0013
Zertifikat-Nr. Klemmkasten (INMETRO)
LMP 21.0017
Zertifikat-Nr. Leergehäuse (ATEX)
IBExU14ATEX1028 U
Zertifikat-Nr. Leergehäuse (IECEx)
IECEx IBE 14.0004U
Zulassungsumgebung
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone
Č. certifikace (CCOE)
P461058_1

Általános információ

AF mérete
10 mm
Alapanyag
Nemesacél 1.4404 (316 L)
Aljzatperem
Igen
Burkolat anyagvastagsága
1,5 mm
Doboz mérete
450x510x290
Fedél kiegészítő
Negyed fordulatos kötőelem hornyos betéttel
Fedél nyílásszöge
130 °
Felhasználási területek
Robbanásveszélyes zóna
Folyamatirányítás
Olaj- és gázipar
Vegyipar
Tengeri
Szárazföldi
Felületi minőség
Elektropolírozott
Flange plate mounting
M6 hatlapfejű csavarok 10 SW
Ház anyagvastagsága
1,5 mm
Ház kiegészítő
4 ráhegesztett rögzítőláb 11 mm-es furatokkal (2 hornyos láb és 2 kereszt alakú láb)
Integrált rögzítést
4, 6 vagy 9 db M6 tőcsavar belső (anya) menet
Külső méretek
372 x 311 x 210
Max. teherbírás
36 kg
Megjegyzés: védettségi osztály
105 °C feletti hőmérsékleti tartományban használva az IP-védelem IP 66-ra korlátozódik.
PE-csavarok pozíciója
Ház, C oldal
Peremes aljzat anyagvastagsága
3 mm
Protection class (UL)
Type 3
Type 4X
Type 12
Szabványok
DIN EN 62208 - Üres ház normál
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Szerelőnyílás: magasság
297 mm
Szerelőnyílás: szélesség
201 mm
Tömszelence lemezek
Alsó
felső
Tömítés anyaga
Szilikon
Védelmi osztály
IP66
Ütésállóság
Verze 7 J ATEX
Standardní verze 10 J
Üzemi hőmérséklet, max.
135 °C
Üzemi hőmérséklet, min.
−60 °C

horizontal assembly

WDU 10 / ZDU 10
2x17
WDU 16 / ZDU 16
1x14
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x34
WDU 35 / ZDU 35
1x11
WDU 4 / ZDU 4
2x29
WDU 6 / ZDU 6
2x22

Housing earth

Масса, корпус, внутр.
Welded-on M6 stainless-steel earth stud in enclosure body and lid.

vertical assembly

WDU 10 / ZDU 10
1x27
WDU 16 / ZDU 16
1x22
WDU 2,5 / ZDU 2,5 / IDU 2,5
2x53
WDU 4 / ZDU 4
1x44
WDU 6 / ZDU 6
1x33

Klassifikationen

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
