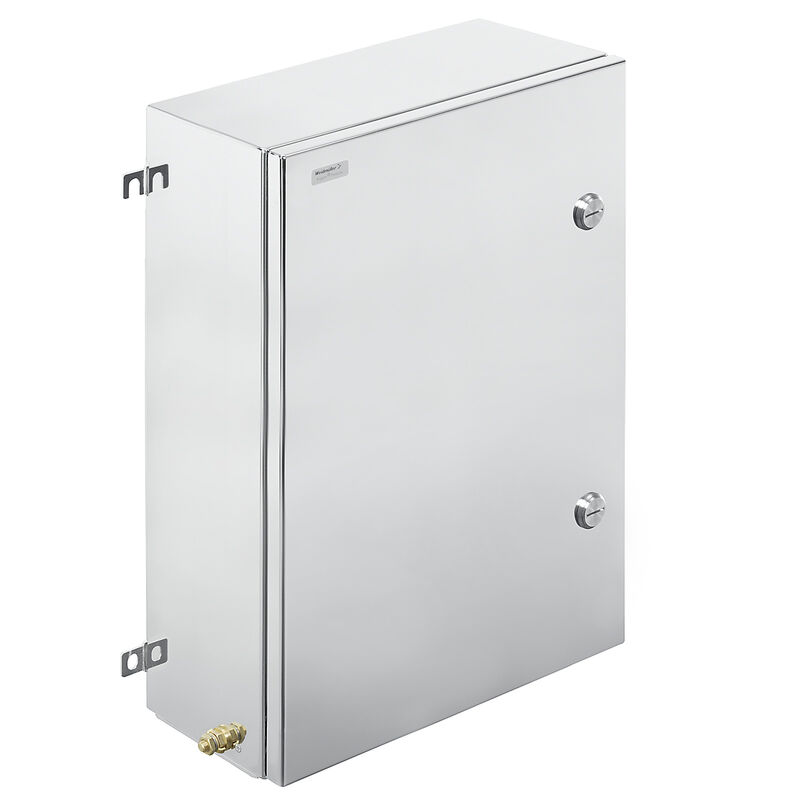

Klippon TB QL (Terminal Box - Quarter Lock), Tom kapsling, Höjd: 620 mm, Bredd: 406 mm, Djup: 200 mm, Flänsplattor: vänster, höger, nedre, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver

Produkt-ID 8000109907
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 12 Separata delar 1 Använda produkter 3
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Förskruvningar Förskruvningar höger Förskruvningar uppe / nere Zertifikatsnummern Gehäuse General information Bestyckning horisontal Messa a terra della custodia Bestyckning vertikal Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Version
Klippon TB QL (Terminal Box - Quarter Lock), Tom kapsling, Höjd: 620 mm, Bredd: 406 mm, Djup: 200 mm, Flänsplattor: vänster, höger, nedre, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver
Order No.
8000109907
Type
KTB QL 624020 S4E3
GTIN (EAN)
4099986760028
Förp.
1 items

Mått och vikter

Depth
200 mm
Byggdjup (tum)
7,874 inch
Height
620 mm
Bygghöjd (tum)
24,409 inch
Width
406 mm
Byggbredd (tum)
15,984 inch
Net weight
4.458.389,886 g

Temperaturer

Operating temperature
-60 °C...135 °C
Anmärkning: omgivningstemperatur (service)
För användning i temperaturområdet över 105°C är IP-klassen begränsad till IP66.

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel med undantag
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
64dfc213-93f0-4c79-8ffa-c97fa9dcb873

Förskruvningar

M12
125
M16
68
M20
64
M25
39
M32
20
M40
16
M50
6
M63
5
M75
4

Förskruvningar höger

M12
125
M16
68
M20
64
M25
39
M32
20
M40
16
M50
6
M63
5
M75
4

Förskruvningar uppe / nere

M12
102
M16
65
M20
44
M25
27
M32
14
M40
10
M50
4
M63
3
M75
2

Zertifikatsnummern Gehäuse

Approval conditions
ATEX
IECEX
INMETRO
cULus
Attestation of Conformatiy No. (AoC)
DE PS261X 160309 001ISS06
Certificate no. empty enclosure (ATEX)
IBExU14ATEX1028 U
Certificate no. empty enclosure (IECEx)
IECEx IBE 14.0004U
Certificate no. empty enclosure (INMETRO)
LMP 21.0016U
Certificate no. Terminal Box (ATEX)
IBExU14ATEX1050
Certificate no. Terminal Box (IECEx)
IECEXIBE14.0013
Certificate no. Terminal Box (INMETRO)
LMP 21.0017
Certificate No. UL 508A
E223801
Certificate No. UL Haz.Loc.
E223792
Certificate No. UL Ord.Loc.
E243298
Certificate No. UL Terminal Box
E223792
Declaration of Conformatiy No. (DoC LVD)
DE PS261X 160412 001ISS03

General information

Betriebstemperatur, max.
135 °C
Betriebstemperatur, min.
-60 °C
Deckel
Sí
Deckelbefestigung
4 bisagras y tornillos de cabeza hexagonal M6 SW10
Dichtungsmaterial
Silicona
Dichtungsmaterial Deckel
Silicone
Dichtungsmaterial Flanschplatte
Silicone
Einbaubefestigung
4, 6 or 9 stud bolts M6 inner (female) thread
Einsatzgebiete
Explosive risk zone
Process industry
Oil and gas industry
Chemical industry
Offshore
Onshore
Flanschplatte
No
Flanschplatten
vänster
höger
nedre
Flanschplattenbefestigung
M6 sexkantsskruvar 10 SW
Gehäusebefestigung
4 påsvetsade montagefötter med 11 mm hålstorlek (2 spår- och 2 korsformade montagefötter)
Hinweis: Schutzart
Vid användning i temperatur över 105 °C är kapslingsklassen begränsad till IP 66.
Materialstärke
1,5 mm
Materialstärke Deckel
1,5 mm
Materialstärke Flansch
3 mm
Materialstärke Gehäuse
1,5 mm
Normen
DIN EN 62208 – Standard tomma kapslingar
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Oberfläche
elektropolerad
Position PE Bolzen
Kapslingssida C
Schlagfestigkeit
10 J standardversion
7 joule enligt IEC 60079-0
Schutzart
IP66
IP67
Schutzart (UL)
Type 3
Type 4X
Type 12
Silikone
Ja
Werkstoff
Rostfritt stål 1.4404 (316 L)
Öffnungswinkel Deckel
130 °

Bestyckning horisontal

Number of DIN rails and terminals (10 mm², horizontal)
4x30
WDU 16 / ZDU 16
3x24
WDU 2,5 / ZDU 2,5 / IDU 2,5
5x59
WDU 35 / ZDU 35
2x18
WDU 4 / ZDU 4
5x49
WDU 6 / ZDU 6
4x37

Messa a terra della custodia

Earth, enclosure, cover
인클로저 바디 및 커버 내부에 용접된 M6 스테인리스 스틸 접지 스터드
Earth, enclosure, external
śruba uziemiająca M10 w obudowie
Earth, enclosure, internal
Приваренная шпилька заземления M6 из нержавеющей стали на корпусе и крышке.

Bestyckning vertikal

WDU 10 / ZDU 10
2x49
WDU 16 / ZDU 16
2x42
WDU 2,5 / ZDU 2,5 / IDU 2,5
3x101
WDU 35 / ZDU 35
1x31
WDU 4 / ZDU 4
3x83
WDU 6 / ZDU 6
3x62

Klassificeringar

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
