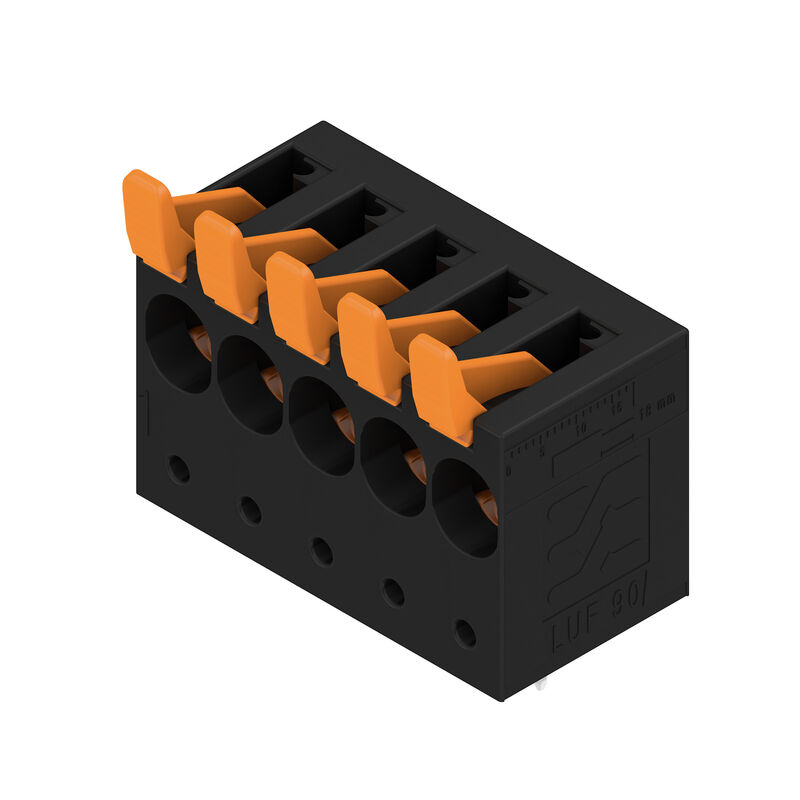

LUF 10.00/05/90V 5.0SN BK BX
Zdjęcie produktu

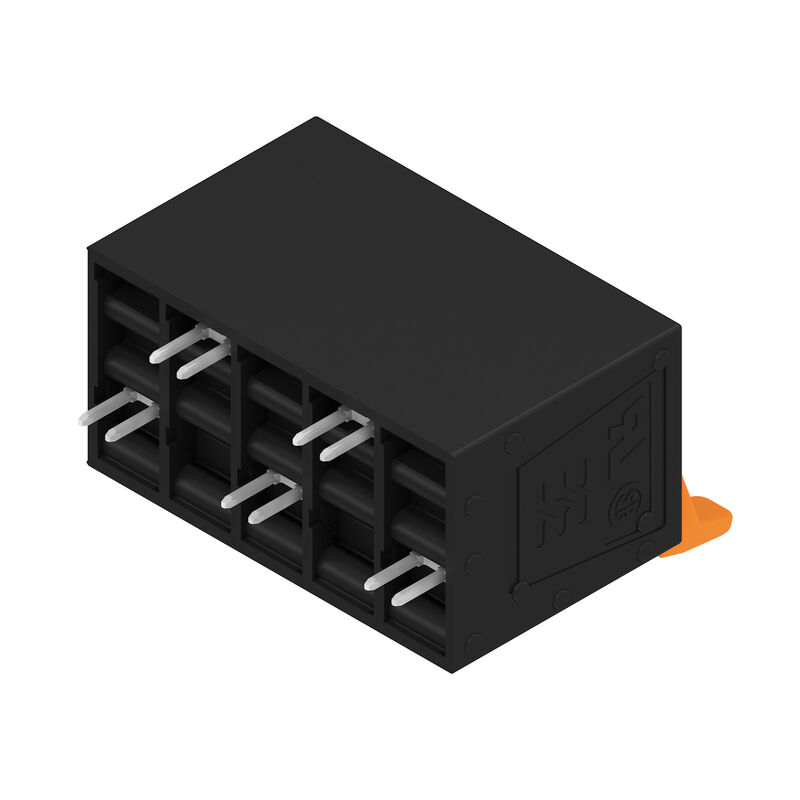

LUF 10.00/05/90V 5.0SN BK BX
Zdjęcie produktu
LUF 10.00/05/90V 5.0SN BK BX
Rysunek wymiarowany
LUF 10.00/05/90V 5.0SN BK BX
Krzywa obciążalności prądowej
LUF 10.00/05/90V 5.0SN BK BX
Krzywa obciążalności prądowej
LUF 10.00/05/90V 5.0SN BK BX
Zaleta produktu
High stability through pin design
LUF 10.00/05/90V 5.0SN BK BX
Zdjęcie produktu
PUSH IN connection up to 16 mm²

LUF 10.00/05/90V 5.0SN BK BX

Zacisk płytki drukowanej, 10.00 mm, Liczba biegunów: 5, 90°, Długość kołka lutowniczego (l): 5 mm, cynowana, czarny, PUSH IN z dźwignią, Zakres zaciskania, maks. : 25 mm², skrzynia

Nr. produktu 2453720000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Version
Zacisk płytki drukowanej, 10.00 mm, Liczba biegunów: 5, 90°, Długość kołka lutowniczego (l): 5 mm, cynowana, czarny, PUSH IN z dźwignią, Zakres zaciskania, maks. : 25 mm², skrzynia
Order No.
2453720000
Type
LUF 10.00/05/90V 5.0SN BK BX
GTIN (EAN)
4050118493603
Ilość
25 szt.
parametry produktu
IEC: 1000 V / 92 A / 0.5 - 25 mm²
UL: 600 V / 58 A / AWG 18 - AWG 6
opakowanie
skrzynia

Wymiary i masa

Depth
26,45 mm
Głębokość (cale)
1,041 inch
Height
47,03 mm
Wysokość (cale)
1,852 inch
Najmniejsza wysokość montażu
42,03 mm
Width
51,58 mm
Szélesség (coll)
2,031 inch
Masa netto
51,493 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Product family
OMNIMATE Power - seria LU
Wire connection method
PUSH IN z dźwignią
Mounting onto the PCB
Połączenie lutowane THR
Conductor outlet direction
90°
Pitch in mm (P)
10 mm
Pitch in inches (P)
0,394 "
Number of poles
5
liczba rzędów z biegunami
1
Fitted by customer
Nie
Liczba rzędów
1
Solder pin length (l)
5 mm
Solder pin dimensions
d = 1,2 mm
ośmiokątny
Bestückungsloch-Durchmesser (D)
1,6 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
końcówka wkrętaka
0,8 x 4,0
Długość odizolowania
18 mm
L1 in mm
40 mm
L1 w calach
1,575 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczone przed dotknięciem palcami przy podłączonych złączach od 6 mm²
Stopień ochrony
IP20

Dane materiałowe

Insulating material
Wemid (PA)
Colori
czarny
Colour chart (similar)
RAL 9011
절연재 그룹
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Contact base material
E-Cu
Kontaktmaterial
Stop Cu
Powierzchnia styku
cynowana
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-40 °C
Temperatura pracy, max.
120 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,5 mm²
25 mm²
przekrój przyłącza przewodu AWG, min.
AWG 20
przekrój przyłączeniowy przewodu AWG, maks.
AWG 4
jednodrutowe, min. H05(07) V-U
0,5 mm²
jednodrutowe, maks. H05(07) V-U
16 mm²
Wielodrutowe, min. H07V-R
6 mm²
wielodrutowe, maks. H07V-R
25 mm²
cienkodrutowe, min. H05(07) V-K
0,5 mm²
cienkodrutowe, maks. H05(07) V-K
25 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,5 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
16 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
16 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
5.3mm (B6)
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        20 mm
    • Zalecana tulejka kablowa:
      9019180000
    • Długość zdejmowania izolacji:
      • znamionowy:
        18 mm
    • Zalecana tulejka kablowa:
      9004090000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      4 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        20 mm
    • Zalecana tulejka kablowa:
      9019210000
    • Długość zdejmowania izolacji:
      • znamionowy:
        18 mm
    • Zalecana tulejka kablowa:
      9004110000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        20 mm
    • Zalecana tulejka kablowa:
      0565700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        18 mm
    • Zalecana tulejka kablowa:
      9004130000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      10 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        21 mm
    • Zalecana tulejka kablowa:
      0565800000
    • Długość zdejmowania izolacji:
      • znamionowy:
        18 mm
    • Zalecana tulejka kablowa:
      0379300000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      16 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        21 mm
    • Zalecana tulejka kablowa:
      0566000000
    • Długość zdejmowania izolacji:
      • znamionowy:
        18 mm
    • Zalecana tulejka kablowa:
      0375200000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        20 mm
    • Zalecana tulejka kablowa:
      0565600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        18 mm
    • Zalecana tulejka kablowa:
      9004070000
Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60947-7-4
Märkström, min. antal poler (Tu=20°C)
92 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
80 A
Rated current, min. number of poles (Tu=40°C)
82 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
76 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
690 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
1 000 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
8 kV

Dane znamionowe wg CSA

Rated voltage (Use group B / CSA)
600 V
Rated voltage (Use group C / CSA)
600 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
58 A
Rated current (Use group C / CSA)
58 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Wire cross-section, AWG, min.
AWG 18
Wire cross-section, AWG, max.
AWG 6

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
600 V
Nennspannung (Use group C / UL 1059]
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
58 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
58 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 6
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Verpackung
skrzynia
VPE Länge
316 mm
VPE Breite
135 mm
VPE Höhe
52 mm

Testy typu

Prüfung: Haltbarkeit der Markierungen
  • Standard:
    IEC 60947-1 rozdział 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Test:
    znacznik początku, identyfikacja typu, raster, wytrzymałość, Długość zdejmowania izolacji
  • Ocena:
    dostępny
Prüfung: Klemmbarer Querschnitt
  • Standard:
    IEC 60999-1 rozdziały 7 i 9.1 / 11.99, IEC 60947-1 rozdział 8.2.4.5.1 / 03.11
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 16 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 16 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U6
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4
  • Ocena:
    sprawdzony
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    2,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
  • Ocena:
    sprawdzony
  • Wymaganie:
    4,5 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/7
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/19
  • Ocena:
    sprawdzony
Pull-Out Test
  • Standard:
    IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 20/19
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥100 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U16
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K16
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥ 135 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/7
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 4/19
  • Ocena:
    sprawdzony

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Jednopozycyjna kostka zaciskowa PCB może być stosowana w napięciach do 1500 V (DC) i 1000 V (AC). W aplikacji należy przestrzegać odpowiedniej normy wyrobu oraz odpowiednich wymaganych prześwitów i drogi upływu.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
