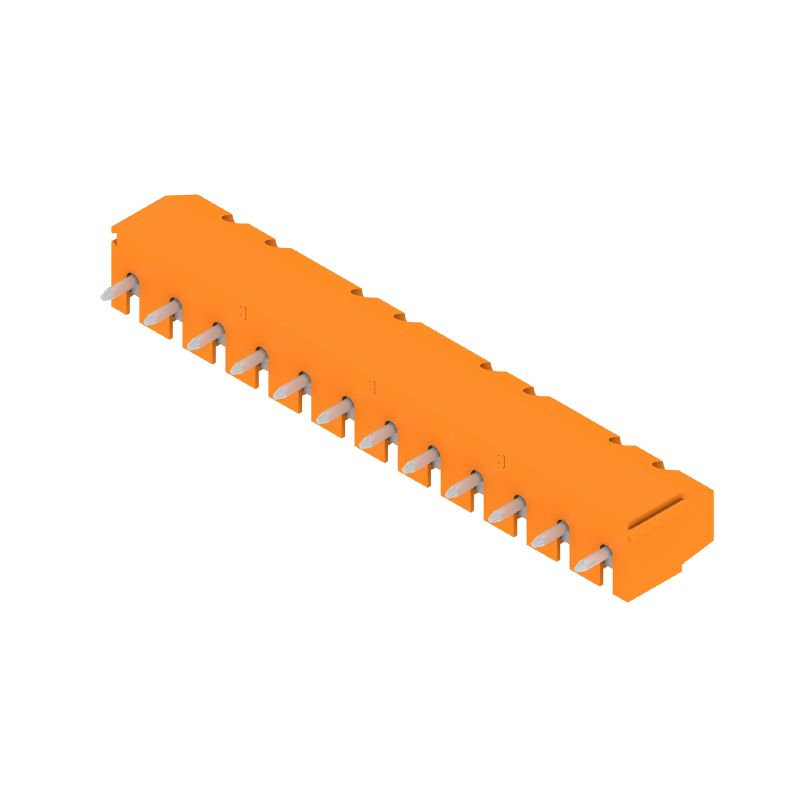

Obrázek výrobku
PM 5.00/12/90 3.5SN OR BX

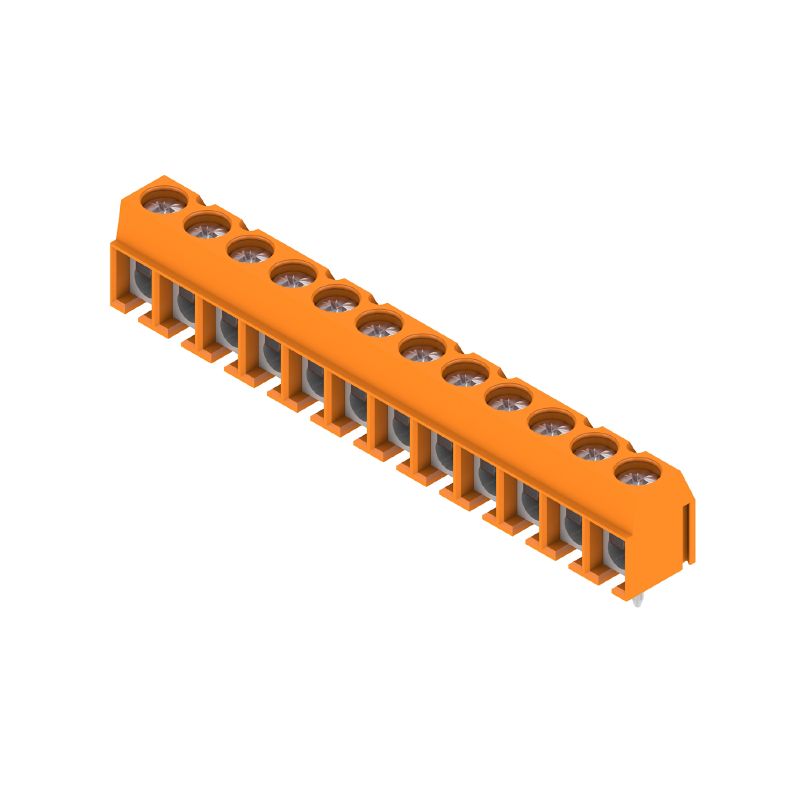

Obrázek výrobku
PM 5.00/12/90 3.5SN OR BX
Dimensional drawing
PM 5.00/12/90 3.5SN OR BX
Graph
PM 5.00/12/90 3.5SN OR BX
Graph

PM 5.00/12/90 3.5SN OR BX

PCB 단자대, 5.00 mm, 극 수: 12, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 압력 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스

항목 번호 1234740000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 관련 제품 17
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 단자대, 5.00 mm, 극 수: 12, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 압력 클램프 결선, 클램프 범위, 최대 : 2.5 mm², 박스
주문 번호
1234740000
유형
PM 5.00/12/90 3.5SN OR BX
GTIN(EAN)
4050118019247
수량
100 adet
제품 데이터
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
패키징
박스

치수 및 중량

깊이
8 mm
깊이 (인치)
0,315 inch
높이
13,5 mm
높이 (인치)
0,531 inch
가장 낮은 버전의 높이
10 mm
너비
60,6 mm
Width (inches)
2,386 inch
순중량
8,809 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

시스템 매개변수

Skupina produktů
OMNIMATE Signal - series PM
Tecnica di collegamento cavi
압력 클램프 결선
Mounting onto the PCB
THT 용접 결선
도체 아웃렛 방향
90°
피치(mm)(P)
5 mm
Pitch in inches (P)
0,197 "
Liczba biegunów
12
핀 시리즈 수량
1
Монтаж силами заказчика
예
행 수
1
Egy sorban található szomszédos pólusok max. száma
24
Longueur du picot à souder (l)
3,5 mm
솔더핀 크기
d = 1.0 mm
Průměr otvoru pájecího očka (D)
1,3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
폴당 용접 핀 수
1
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
조임 토크, 최소
0,4 Nm
조임 토크, 최대
0,5 Nm
Clamping screw
M 2,5
Longitud de desaislado
6 mm
L1 en mm
55 mm
L1 en pulgadas
2,165 "
Protección contra contacto según DIN VDE 0470
IP 20, sobre la placa de circuito impreso; con conductor conectado
Protección contra contacto según DIN VDE 57106
protección de dedos
Tipo de protección
IP20

자재 데이터

절연재
Wemid(PA)
컬러 코드
주황색
컬러 차트(유사)
RAL 2000
절연재 그룹
I
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 600
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
코팅
1-3 μm Ni
4-6 μm SN
납땜 유형
매트
용접 결선의 레이어 구조
1.5...3.5 µm Ni / 4...6 µm Sn 매트
Temperatura de almacenamiento, min.
-40 °C
Storage temperature, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

클램프 범위, 최소
0,13 mm²
클램프 범위, 최대
2,5 mm²
결선 단면규격 AWG, 최소
AWG 26
결선 단면규격 AWG, 최대
AWG 14
단선, 최소 H05(07) V-U
0,13 mm²
단선, 최대 H05(07) V-U
2,5 mm²
연선, 최소 H05(07) V-K
0,13 mm²
연선, 최대 H05(07) V-K
2,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
1,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,25 mm²
페럴 포함, DIN 46228 pt 1, 최대
1,5 mm²
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409600000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409700000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,25 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025740000
    • 탈피 길이:
      • 공칭:
        5 mm
    • 권장 와이어 종단 페룰:
      9018910000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,34 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      9025750000
참조 텍스트
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
24 A
정격 전류, 최대 극 수(Tu=20°C)
24 A
정격 전류, 극 수(Tu=40°C)
24 A
정격 전류, 최대 극 수(Tu=40°C)
24 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
600 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
250 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s, 120 A

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1815154
Rated voltage (Use group B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Институт (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
15 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
사양은 최대값, 상세정보 - 승인서 참조

패키징

Balení
박스
VPE 길이
331 mm
VPE 폭
141 mm
VPE 높이
51 mm

유형 테스트

테스트: 표시 내구성
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 승인 마킹 UL, 승인 마킹 CSA, 내구성
  • 평가:
    사용 가능
테스트: 클램프 사용 가능한 단면
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.14 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.14 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      stranded 0.25 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
풀아웃 테스트
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • Rated current related to rated cross-section & min. No. of poles.
  • Wire end ferrule without plastic collar to DIN 46228/1
  • Wire end ferrule with plastic collar to DIN 46228/4
  • The data given under CSA relates to a cUL approval - E60693
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
