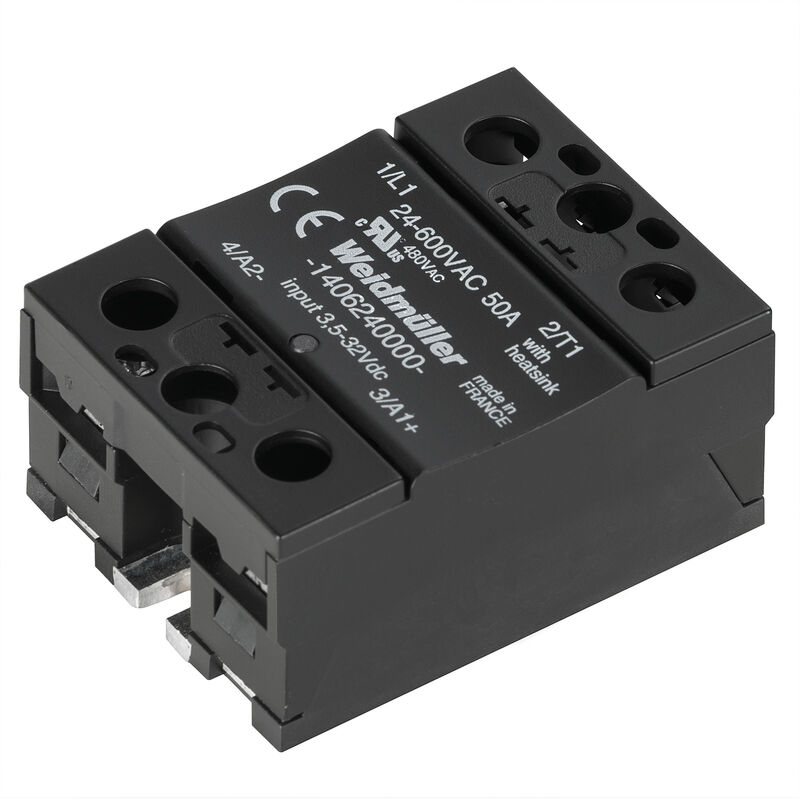

Zdjęcie produktu
Podobny do przedstawionego na ilustracji
PSSR 24VDC/1PH AC75A HP

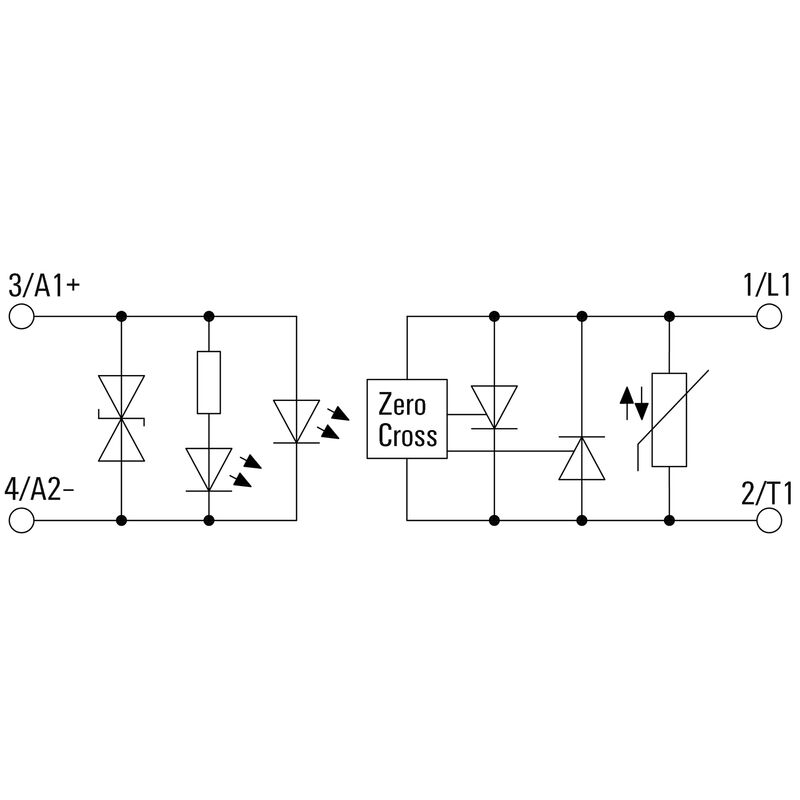

Schemat połączeń
PSSR 24VDC/1PH AC75A HP
PSSR 24VDC/1PH AC75A HP

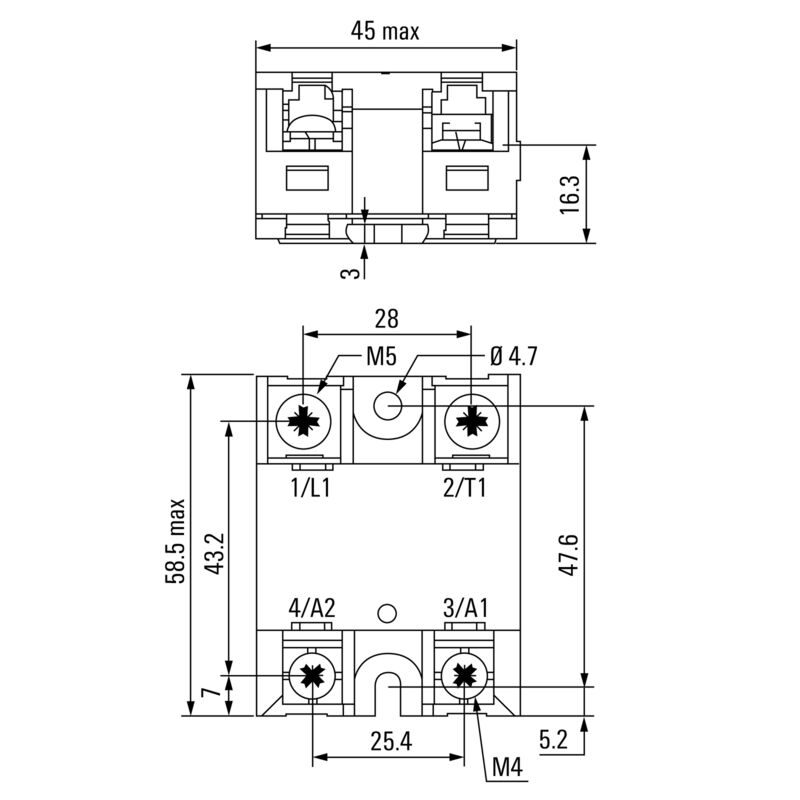

Rysunek wymiarowany
PSSR 24VDC/1PH AC75A HP
PSSR 24VDC/1PH AC75A HP
Postanowienia różne

PSSR 24VDC/1PH AC75A HP

Ten produkt jest już niedostępny.

Przekaźniki półprzewodnikowe zasilania, Stycznik półprzewodnikowy, Znamionowe napięcie sterowania: 3.5…32 V DC , znamionowe napięcie załączające: 24…600 V AC, prąd trwały: 62 A (AC51) przy 40°C, zamontowane na radiatorze z 0,75 K/W, złącze śrubowe

Nr. produktu 1406250000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 5
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Strona sterownicza Strona obciążenia Dane ogólne Koordynacja izolacji Dane przyłącza (strona sterownicza) Dane połączenia (strona obciążenia) Dane przyłączeniowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Przekaźniki półprzewodnikowe zasilania, Stycznik półprzewodnikowy, Znamionowe napięcie sterowania: 3.5…32 V DC , znamionowe napięcie załączające: 24…600 V AC, prąd trwały: 62 A (AC51) przy 40°C, zamontowane na radiatorze z 0,75 K/W, złącze śrubowe
Nr zam.
1406250000
Typ
PSSR 24VDC/1PH AC75A HP
GTIN (EAN)
4050118206852
Ilość
2 szt.
Status dostawy
element wycofywany z produkcji
Ostatnia data zamówienia
/Date(1664488800000)/

Wymiary i masa

Głębokość
29 mm
Głębokość (cale)
1,142 inch
Wysokość
58,5 mm
Wysokość (cale)
2,303 inch
Szerokość
45 mm
Szerokość (cale)
1,772 inch
Masa netto
88 g

Temperatury

Temperatura magazynowania
-55 °C...125 °C
Temperatura eksploatacyjna
-55 °C...100 °C
Wilgotność
40...85 % (w pomieszczeniu) bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne
REACH SVHC
Lead 7439-92-1

Strona sterownicza

Znamionowe napięcie sterowania
3.5…32 V DC
znamionowy prąd sterujący
13.4 mA DC ±20 %
moc znamionowa
≤ 280 mW
Wskazanie statusu
Zielona dioda LED
uk?ad ochronny
Dioda tłumiąca
Częstotliwość wejściowa
10 Hz

Strona obciążenia

znamionowe napięcie załączające
24…600 V AC

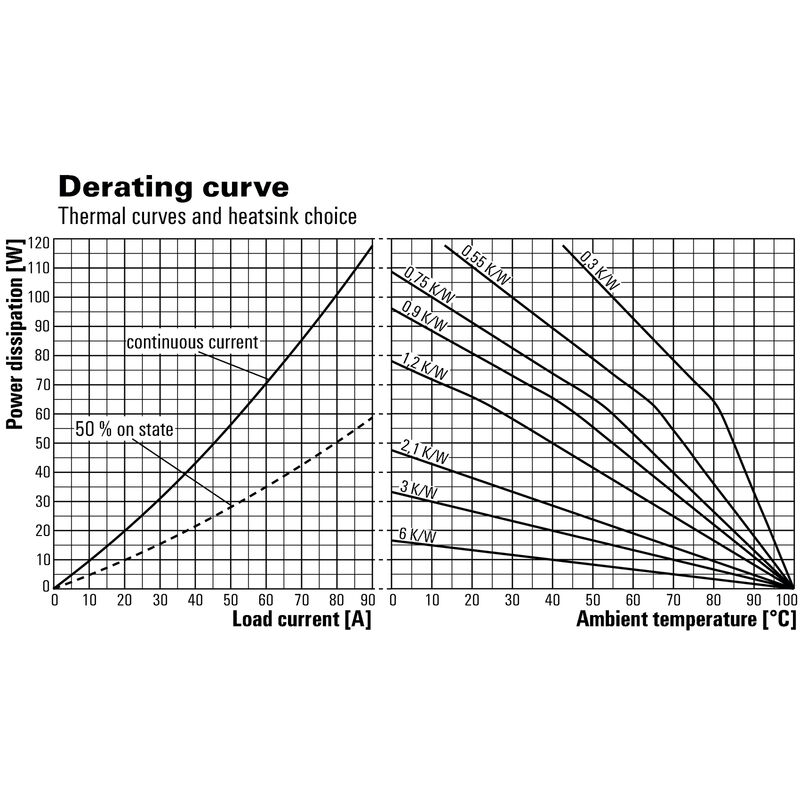

Ciągły prąd
62 A (AC 51) @ 40 °C @ montowane na radiatorze o rezystancji termicznej 0,75 K/W
max. prąd włączalny
90 A
Kategoria obciążenia
AC 51

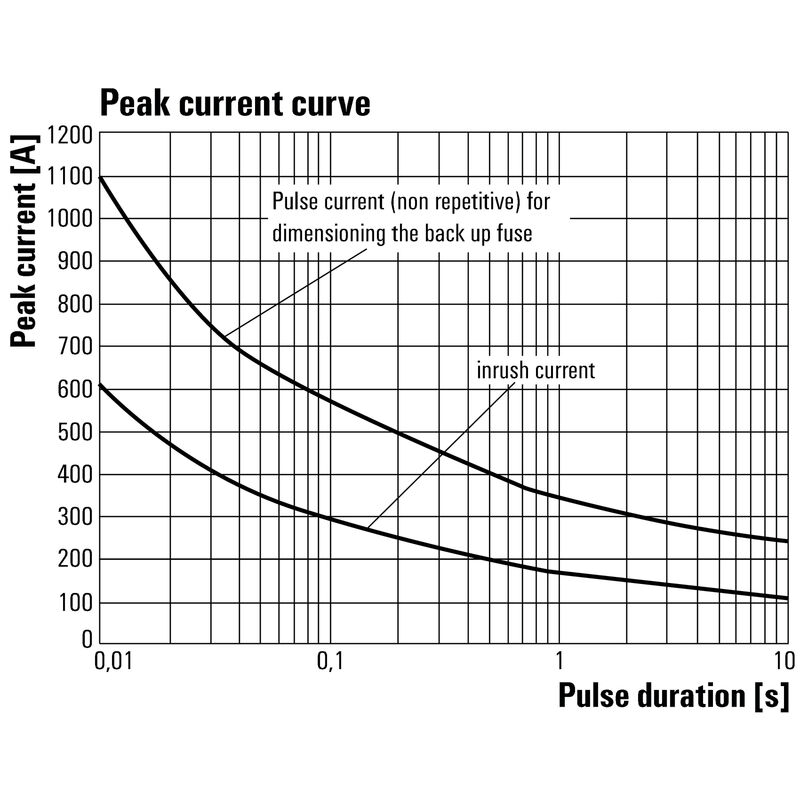

Początkowy prąd rozruchowy
600 A (10 ms)
Obciążenie impulsowe, prąd graniczny
1100 A (10 ms), nieokresowy
Zintegrowane ograniczenie obciążenia (I²t) <10 ms
6 000 A²s
Opóźnienie włączenia
≤ 10 ms
Opóźnienie wyłączenia
≤ 10 ms
spadek napięcia przy maks. obciążeniu
≤ 1,4 V
Prąd upływowy
≤ 1 mA
min. prąd włączalny
5 mA
odporny na zwarcia
Nie
Obwód ochronny strona obciążenia
warystor
Typ zestyku
1 zestyk zwierny (Tyrystor (przełączanie w zerze))
Zakres częstotliwości napięcia wyjściowego
50 / 60 Hz
maks. częstotliwość przełączeniowa (napięcie sterujące DC)
10 Hz

Dane ogólne

Wykonanie
Jednofazowe bez radiatora (beznapięciowe wyjście przełącznika)
Barwny
czarny

Koordynacja izolacji

Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
wytrzymałość napięciowa strona sterowania - strona obciążenia
4 kVeff
Wytrzymałość dielektryczna strona obciążenia – obudowa
4 kVeff
udarowe napięcie wytrzymywane
4 kV (1,2/50 µs)
Stopień ochrony
IP20

Dane przyłącza (strona sterownicza)

Metoda wykonywania złącz (strona sterownicza)
złącze śrubowe
Znamionowy zakres zaciskania przyłącza (strona sterownicza)
1,5 mm²
Min. znamionowy zakres zaciskania przyłącza (strona sterownicza)
0,75 mm²
Maks. znamionowy zakres zaciskania przyłącza (strona sterownicza)
2,5 mm²
Połączenie przewodowe (strona sterownicza)
Pierścieniowa końcówka kablowa M4 (izolowana)
Min. moment dokręcający (strona sterownicza)
1,2 Nm
Maks. moment dokręcający (strona sterownicza)
2 Nm
Wielkość końcówki (strona sterowania)
Gr. PZ2

Dane połączenia (strona obciążenia)

Metoda wykonywania złącz (strona obciążenia)
złącze śrubowe
Znamionowy zakres zaciskania przyłącza (strona obciążenia)
10 mm²
Min. znamionowy zakres zaciskania przyłącza (strona obciążenia)
1,5 mm²
Maks. znamionowy zakres zaciskania przyłącza (strona obciążenia)
10 mm²
Połączenie przewodowe (strona obciążenia)
Pierścieniowa końcówka kablowa M5 (izolowana)
Min. moment dokręcający (strona obciążenia)
2 Nm
Maks. moment dokręcający (strona obciążenia)
3 Nm
Wielkość końcówki (strona obciążenia)
Gr. PZ2

Dane przyłączeniowe

Metoda wykonywania złącz
złącze śrubowe

Klasyfikacje

ETIM 8.0
EC002055
ETIM 9.0
EC002055
ETIM 10.0
EC002055
ECLASS 14.0
27-37-10-14
ECLASS 15.0
27-37-10-14
