S2C-SMT 3.50/20/180G 1.5SN BK BX

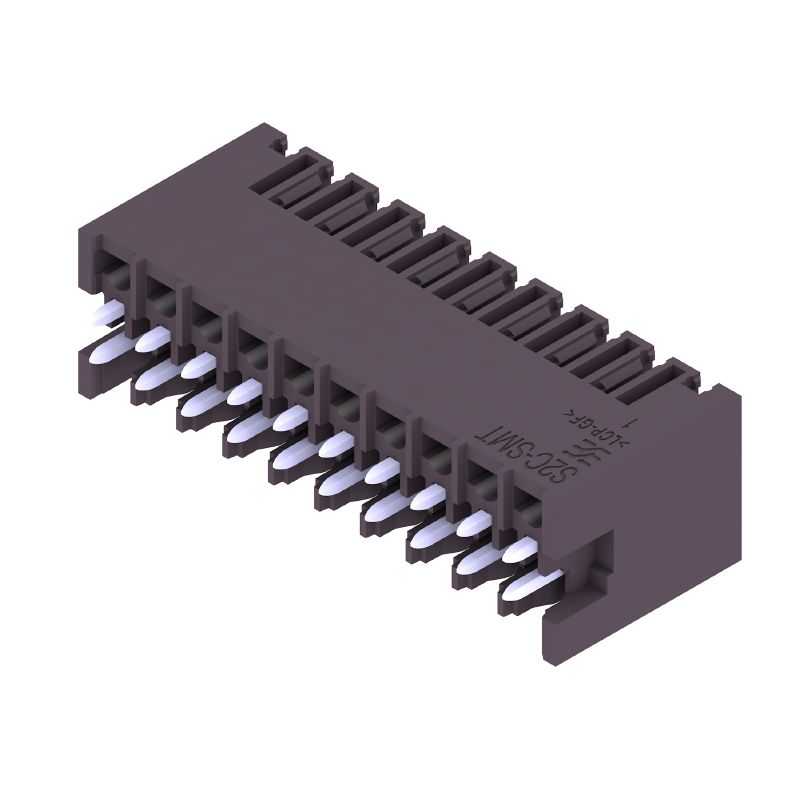

Produktbild
S2C-SMT 3.50/20/180G 1.5SN BK BX
Produktbild
S2C-SMT 3.50/20/180G 1.5SN BK BX
Maßbild

S2C-SMT 3.50/20/180G 1.5SN BK BX

Dieses Produkt ist bald nicht mehr verfügbar.

Last order date: /Date(1793401200000)/

PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 20, 180°, Solder pin length (l): 1.5 mm, tinned, black, Box

Art.-Nr. 1290490000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Ist Gegenstück von 2 Verwandte Artikel 19
Godkännanden General ordering data Wymiary i masa Miljööverenstämmelse för produkt Системные характеристики Данные о материалах Dati di dimensionamento secondo IEC Dane znamionowe wg CSA Nenndaten nach UL 1059 Packing Wichtiger Hinweis Klassifikationen

Godkännanden

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, male header, closed side, THT/THR solder connection, 3.50 mm, Number of poles: 20, 180°, Solder pin length (l): 1.5 mm, tinned, black, Box
Order No.
1290490000
Type
S2C-SMT 3.50/20/180G 1.5SN BK BX
GTIN (EAN)
4050118083439
Qty.
48 Stück
Produkt-Kennzahlen
IEC: 200 V / 13.4 A
UL: 150 V / 9.5 A
Verpackung
Box
Stav objednávky
Dieser Artikel ist demnächst nicht mehr lieferbar.
Last order date
/Date(1793401200000)/

Wymiary i masa

Hloubka
10,8 mm
Depth (inches)
0,425 inch
Výška
15,7 mm
Höhe (inch)
0,618 inch
Höhe niedrigstbauend
14,2 mm
Šířka
36,4 mm
Breite (inch)
1,433 inch
Net weight
5,83 g

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Системные характеристики

Produktfamilie
OMNIMATE Signal – serie B2C/S2C 3.50 – 2-radig
Anschlussart
Platinenanschluss
Montáž na PCB desku
THT/THR-Lötanschluss
Rozteč v mm (P)
3,5 mm
Rozteč v palcích (P)
0,138 "
Výstupní tvarovka
180°
Polzahl
20
Počet pájených kolíků na pól
1
Lötstiftlänge (l)
1,5 mm
Tolerance délky pájecích pinů
0 / -0,3 mm
Rozměry pájecích pinů
d = 1,0 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
+0,01 / -0,03 mm
Solder eyelet hole diameter (D)
1,3 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Außendurchmesser Lötauge
2,1 mm
Template aperture diameter
1,9 mm
L1 in mm
31,5 mm
L1 in Zoll
1,24 "
Anzahl Reihen
1
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Kodierbar
Ja
Steckkraft/Pol, max.
3,5 N
Ziehkraft/Pol, max.
3,5 N

Данные о материалах

Insulating material
LCP GF
Colour
schwarz
Colour chart (similar)
RAL 9011
Insulating material group
IIIb
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Kupferlegierung
Contact surface
verzinnt
Layer structure of solder connection
1...3 µm Ni / 2...4 µm Sn matt
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-40 °C
Temperaturbereich Montage, max.
120 °C

Dati di dimensionamento secondo IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
13,4 A
Rated current, min. number of poles (Tu=40°C)
12 A
Rated voltage for surge voltage class / pollution degree II/2
200 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
80 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 80 A

Dane znamionowe wg CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
150 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
150 V
Jmenovitý proud (aplikační skupina B / CSA)
9,5 A
Jmenovitý proud (aplikační skupina C / CSA)
9,5 A
Jmenovitý proud (aplikační skupina D / CSA)
9,5 A
Odkaz na hodnoty pro schválení
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Nennspannung (Use group B / UL 1059)
150 V
Jmenovité napětí (aplikační skupina C / UL 1059)
50 V
Rated current (Use group B / UL 1059)
9,5 A
Jmenovitý proud (aplikační skupina C / UL 1059)
9,5 A
Odkaz na hodnoty pro schválení
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packing

Balení
Box
Délka VPE
342 mm
Šířka VPE
134 mm
Výška VPE
21 mm

Wichtiger Hinweis

IPC shoda
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Poznámky
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Reihenabstand siehe Lochbilder
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
