SAI-6-M-MVV-M12 S-COD
SAI-6-M-MVV-M12 S-COD

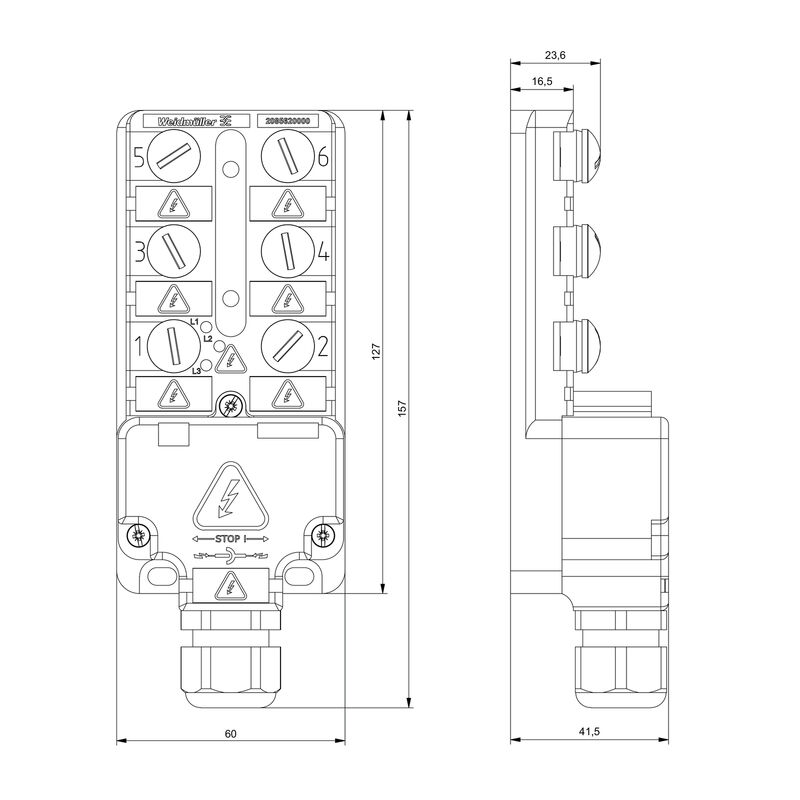

Rozměrový výkres
SAI-6-M-MVV-M12 S-COD

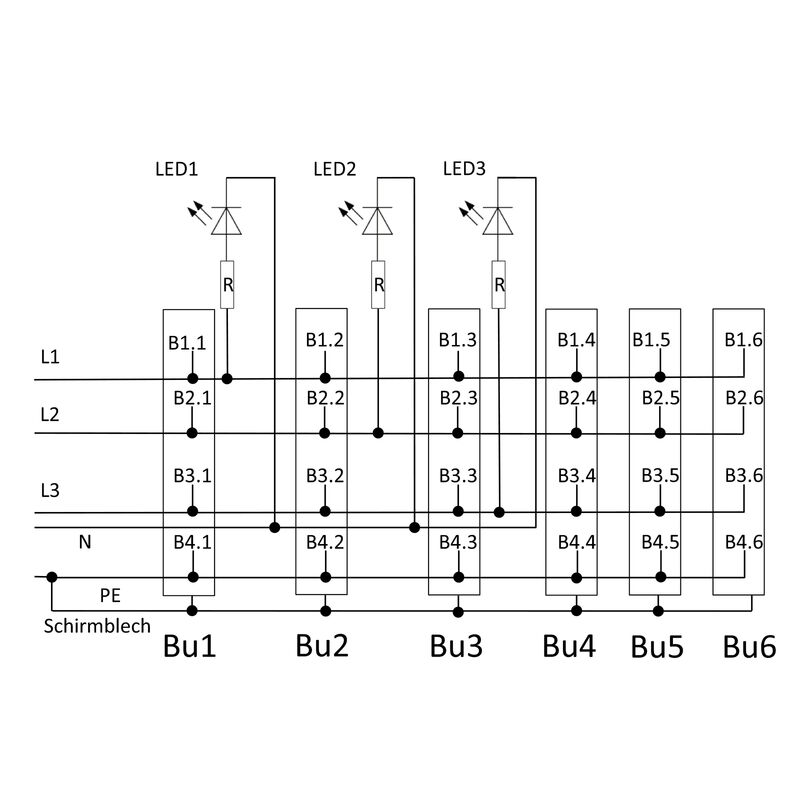

Schéma připojení

SAI-6-M-MVV-M12 S-COD

Verze krytu, M12, 400 V, S-kódování, LED: Ano, Iniciační prvek LED: , Typ kabeláže:

ID výrobku 2085620000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 1 Příbuzné výrobky 3
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje o připojení Elektrické údaje Všeobecné technické údaje Údaje o materiálu Technické údaje kabelu Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Verze krytu, M12, 400 V, S-kódování, LED: Ano, Iniciační prvek LED: , Typ kabeláže:
Číslo objednávky
2085620000
Typ
SAI-6-M-MVV-M12 S-COD
GTIN (EAN)
4050118419771
Množství
1  ks

Rozměry a hmotnosti

Čistá hmotnost
100  g

Teploty

Provozní teplota
-20 - 80°C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Údaje o připojení

Vnější prům. vodiče, min.
6  mm
Vnější prům. vodiče, max.
12  mm
Délka odizolování pláště
40  mm
Kabelové vývodky
M 20
Upínací rozsah, min.
0,2  mm²
Upínací rozsah, max.
6  mm²
Skladovací prostor
Standardně
Výstup rozvaděče
Verze krytu
Typ připojení PE
Šroubové připojení

Elektrické údaje

Jmenovité napětí, max.
400  V
Max. proudová kapacita na slot
27,6  A
Celkem proud
27,6 A
Proud na signál
10  A
K dispozici elektrická izolace
Ne

Všeobecné technické údaje

Kódování zásuvné stanice
S-kódování
Stupeň krytí
IP68
Počet pólů
4
Počet soketů kontaktů
6
Připojovací závit
M12
Závažnost znečištění
3
Chování při požáru
V-0
Cykly zapojování
≥ 50
LED
Ano
Barva LED pro indikaci provozu
žlutá

Údaje o materiálu

Hlavní materiál krytu
Pocan
Materiál rozvaděče
Plast
Barva krytu
šedá, RAL 7032
Těsnicí materiál krytu
Viton
Šroubová patice
CuZn, poniklované
Materiál kontaktu
CuZn
Povrch kontaktu
Pozlacené
Nosný materiál kontaktu
PBT (UL 94 V0)

Technické údaje kabelu

Počet pólů
4
Vnější prům. vodiče, max.
12  mm
Vnější prům. vodiče, min.
6  mm
Vhodné pro nosiče kabelů
Ne

Klasifikace

ETIM 6.0
EC002585
ETIM 7.0
EC003558
ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 9.0
27-44-01-08
ECLASS 9.1
27-44-01-08
ECLASS 10.0
27-44-01-11
ECLASS 11.0
27-44-01-11
ECLASS 12.0
27-44-01-11
ECLASS 13.0
27-44-01-11
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Shoda
