特性
| 版本 | 直通型接线端子, 螺钉联接, 米色, 35 mm², 125 A, 1000 V, 联接点数量: 1, 层数: 1, TS 32, V-0, 5VA, KrG, 130 °C |
| 订货号 | 0170020000 |

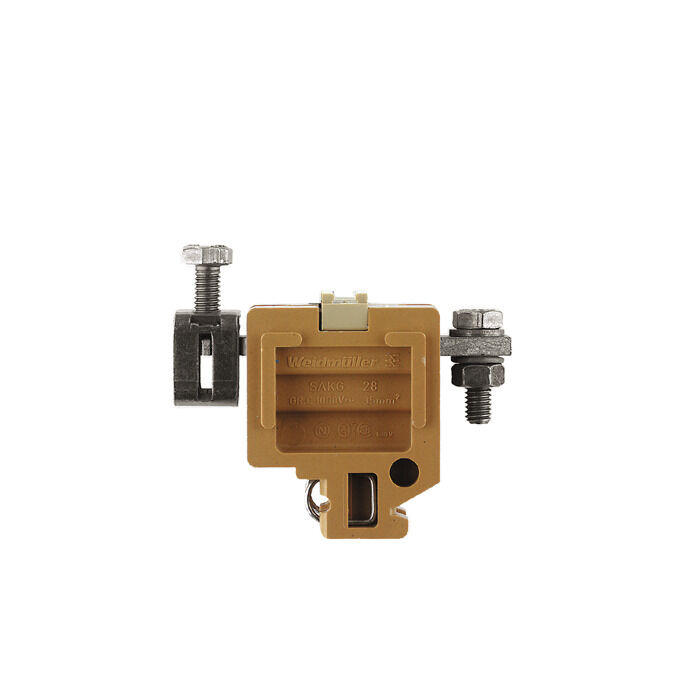

| 类型 | SAKG 28 I |
| GTIN (EAN) | 4008190152000 |
| 数量 | 10 PC |
| 深 | 63.5 mm |
| 深度 (英寸) | 2.5 inch |
| 高度 | 70 mm |
| 高度 (英寸) | 2.756 inch |
| 宽度 | 28 mm |
| 宽度 (英寸) | 1.102 inch |
| 净重 | 100.5 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 999cd67e-471e-4085-8dba-1342fcea86de |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 材料 | KrG |
| 颜色编码 | 米色 |
| 阻燃等级符合 UL 94 |
V-0
5VA |
| 类型 | 螺柱连接端子 / ZB |
| 必须的端板 | 是 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 32 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 打开的 |
| 相同端子的数量 | 1 |
| 防爆版 | 不 |
| 其他联接方式的接口类型 | 螺钉联接 |
| 剥线长度 | 15 mm |
| 压接范围，最大 | 50 mm² |
| 压接范围，最小 | 6 mm² |
| 压接螺钉 | M 6 |
| 导线最大压接面积 AWG | AWG 1 |
| 导线最小压接面积 AWG | AWG 6 |
| 导线连接截面积，单股硬导线，最大 | 16 mm² |
| 导线连接截面积，单股硬导线，最小 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 35 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 6 mm² |
| 接线截面积，多股线，最大 | 50 mm² |
| 接线截面积，多股线，最小 | 6 mm² |
| 最大压接面积 软导线 | 35 mm² |
| 最大拧紧力矩 | 6 Nm |
| 最小多股导线接线截面积 | 10 mm² |
| 最小拧紧力矩 | 4 Nm |
| 测量规 按照 60 947-1 标准 | B9 |
| 联接点数量 | 1 |
| 联接类型 | 螺钉联接 |
| 连接方向 | 水平进线 |
| CSA 认证号 | 12400-244 |
| 导线最大压接面积(CSA) | 1 AWG |
| 最小导线横截面积（CSA ） | 6 AWG |
| 电压大小 C (CSA) | 600 V |
| 电流 大小 C (CSA) | 110 A |
| 导线最大压接面积 AWG | AWG 1 |
| 导线最小压接面积 AWG | AWG 6 |
| 导轨 | TS 32 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 35 mm² |
| 额定电压 | 1,000 V |
| 额定直流电压 | 1,000 V |
| 额定电流 | 125 A |
| 最大电流 | 150 A |
| 标准 | IEC 60947-7-1 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.26 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 4 W |
| 污染等级 | 3 |
| UR 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (UR) | 2 AWG |
| 最大导线尺寸 现场接线 (UR) | 2 AWG |
| 最小导线尺寸 工厂接线 (UR) | 8 AWG |
| 最小导线尺寸 现场接线 (UR) | 8 AWG |
| 电压大小 C（UR） | 600 V |
| 电流 大小 C (UR) | 95 A |
| 认证/证书/一致性声明 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36518)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0170020000) |
| 用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 认证 |      |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E60693 |
| cURusEX 证书号 | E184763 |
