SCD-THR 3.81/12/90G 3.2SN BK BX

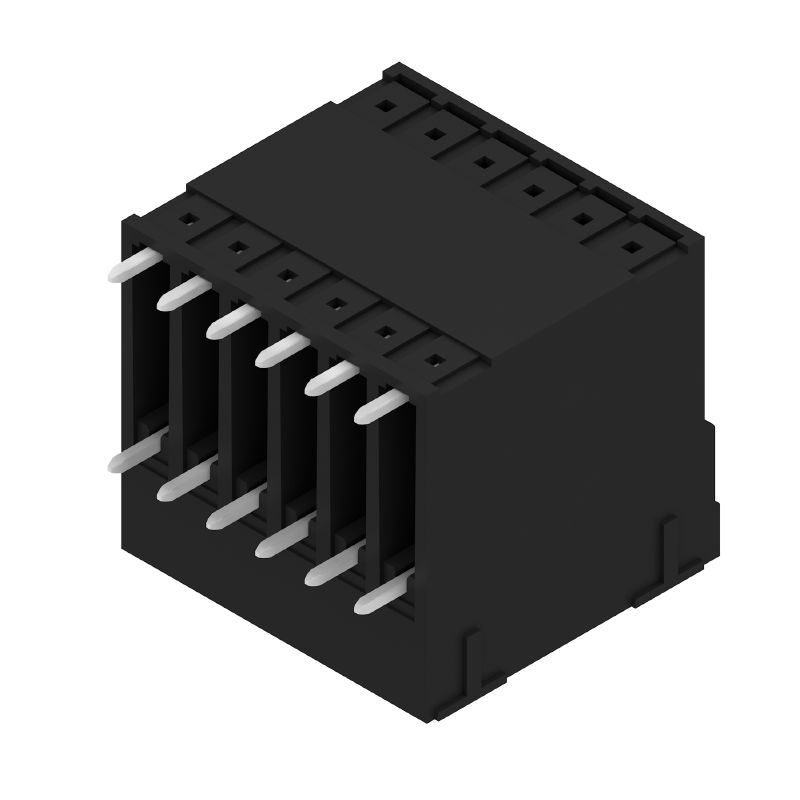

Illustration du produit
SCD-THR 3.81/12/90G 3.2SN BK BX

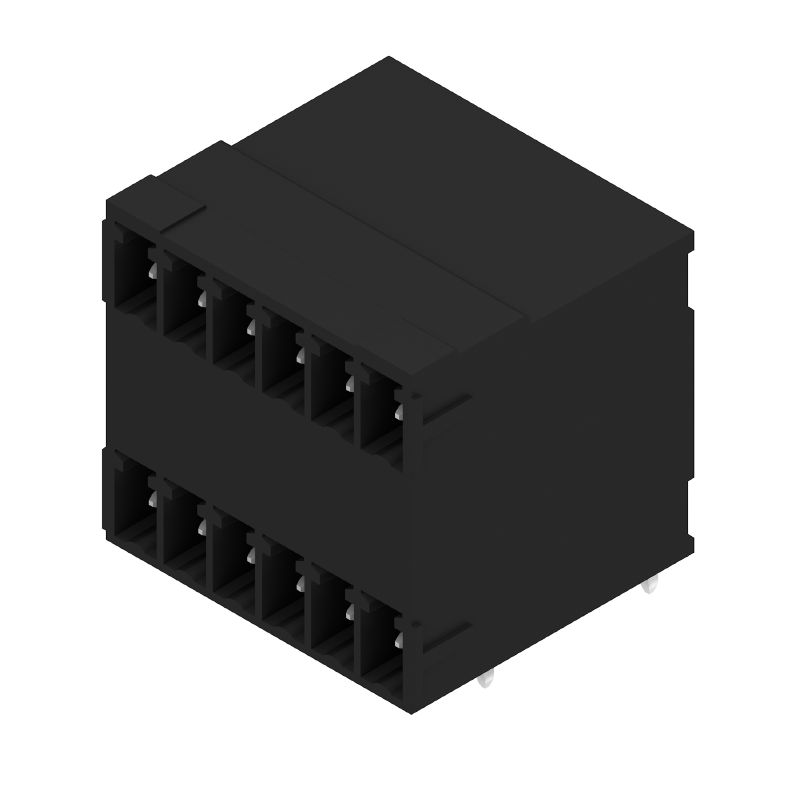

Illustration du produit
SCD-THR 3.81/12/90G 3.2SN BK BX
Dimensional drawing

SCD-THR 3.81/12/90G 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 3.81 mm, Nombre de pôles: 12, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Référence produit 1973770000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 10
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 3.81 mm, Nombre de pôles: 12, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Order No.
1973770000
Type
SCD-THR 3.81/12/90G 3.2SN BK BX
GTIN (EAN)
4032248683284
Qty.
50 Pièce
Indices de produit
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Emballage
Boîte

Dimensions et poids

Depth
21,9 mm
Depth (inches)
0,862 inch
Height
25,9 mm
Hauteur (pouces)
1,02 inch
Hauteur version la plus basse
22,7 mm
Width
24,25 mm
Largeur (pouces)
0,955 inch
Net weight
10 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques du système

Produktfamilj
OMNIMATE Signal - série BC/SC 3.81
Anslutningstyp
Raccordement sur platine
Mounting onto the PCB
Raccordement soudé THT/THR
Pitch in mm (P)
3,81 mm
Pitch in inches (P)
0,15 "
Outgoing elbow
90°
Antal poler
12
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Solder pin length tolerance
+0,02 / -0,02 mm
Solder pin dimensions
d = 1,0 mm
octogonal
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Diamètre extérieur du plot de soudure
2,1 mm
Diamètre du trou de l'écran
1,9 mm
L1 en mm
19,05 mm
L1 en pouce
0,75 "
Nombre de séries
2
Nombre de pôles
2
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
8 N
Force d'extraction/pôle, max.
5,5 N

Données des matériaux

Insulating material
LCP GF
Colour
noir
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Contact material
Alliage de cuivre
Contact surface
étamé
Température de stockage, min.
−40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
−50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
−25 °C
Plage de température montage, max.
120 °C

Données nominales selon CEI

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
13,9 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated current, max. number of poles (Tu=40°C)
12,3 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

Données nominales selon CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
11 A
Märkström (användargrupp D / UL 1059)
11 A
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Förpackning
Boîte
VPE-längd
260 mm
VPE width
185 mm
VPE height
30 mm

Note importante

IPC conformity
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notes

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Sur le schéma, P = pas
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
