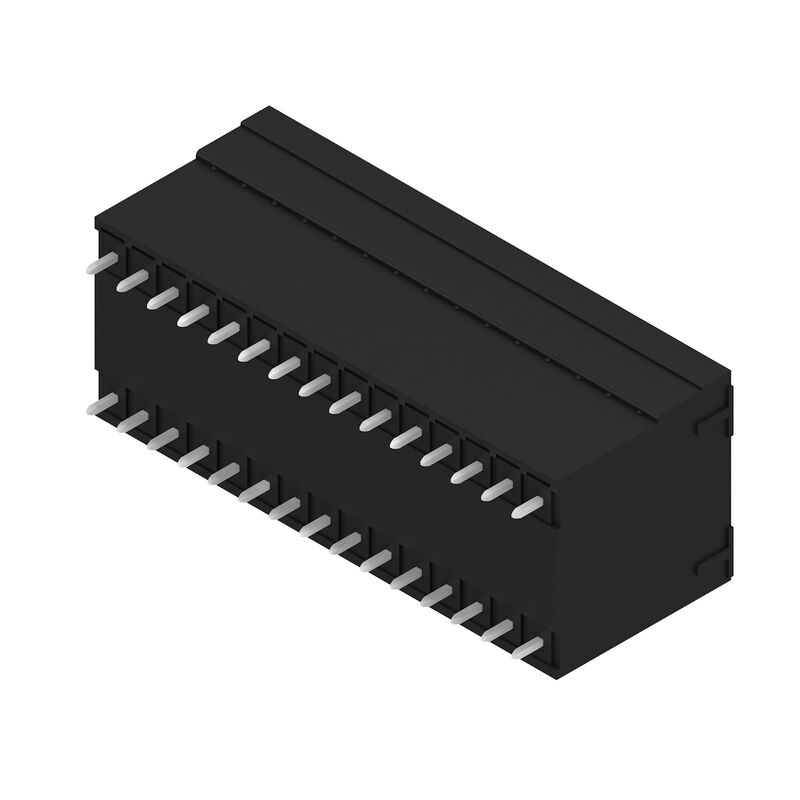

接插件SCD-THR 3.81/30/180G 3.2SN BK BX
产品图片

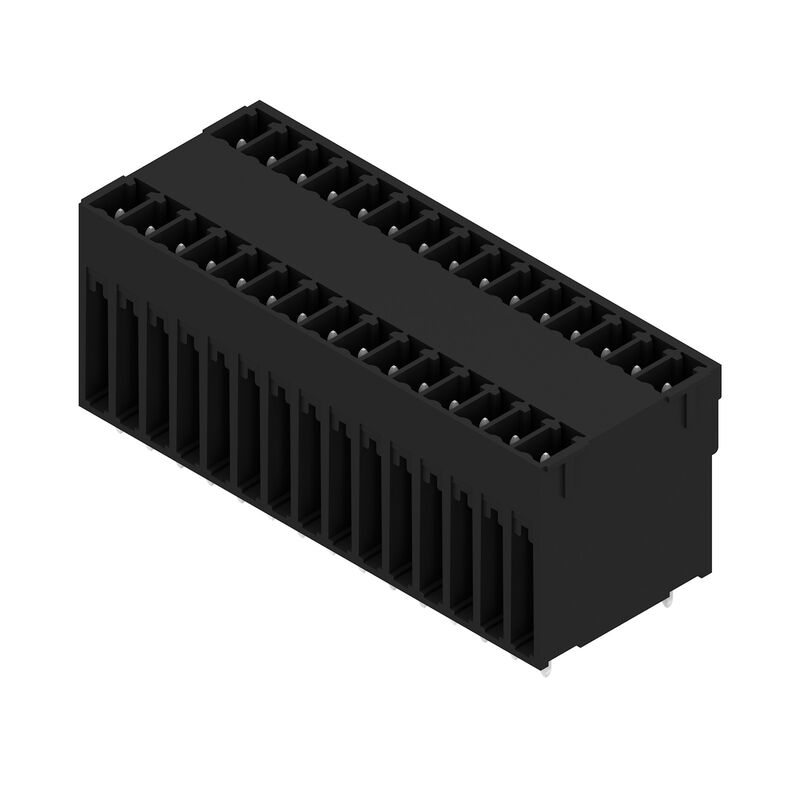

接插件SCD-THR 3.81/30/180G 3.2SN BK BX
产品图片
接插件SCD-THR 3.81/30/180G 3.2SN BK BX
Dimensional drawing

接插件SCD-THR 3.81/30/180G 3.2SN BK BX

PCB 接插件, 插座, 侧面封闭, THT/THR 焊接联接, 3.81 mm, 回路数: 30, 180°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装

商品编号 1031090000
下载技术数据页 工程支持 产品下载
配件 2 相关商品 17
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 插座, 侧面封闭, THT/THR 焊接联接, 3.81 mm, 回路数: 30, 180°, 焊脚长度 (l): 3.2 mm, 镀锡, 黑色, 盒装
订货号
1031090000
类型
SCD-THR 3.81/30/180G 3.2SN BK BX
GTIN (EAN)
4032248760169
数量
20  PC
产品数据
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
包装
盒装

尺寸和重量

深
22.7  mm
深度 (英寸)
0.894  inch
高度
25.1  mm
高度 (英寸)
0.988  inch
最低安装高度
21.9  mm
宽度
58.54  mm
宽度 (英寸)
2.305  inch
净重
25.144  g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

系统规格

产品系列
OMNIMATE 信号 - BC/SC 3.81 系列
联接类型
板联接
安装在印刷线路板上
THT/THR 焊接联接
间距 P（单位：mm）
3.81  mm
间距 P（单位：inch）
0.15  "
出线方向
180°
回路数
30
每回路的焊脚数目
1
焊脚长度 (l)
3.2  mm
焊针长度公差
+0,02 / -0,02 mm
焊针规格
d = 1.0 mm
八角形
焊针规格 = d tolerance
0 / -0,03 mm
焊接孔直径 (D)
1.3  mm
焊接孔直径公差 (D)
+ 0.1 mm
焊盘外直径
2.1  mm
基板开孔直径
1.9  mm
L1（mm）
53.34  mm
L1（inch）
2.1  "
层数
2
插针排数
2
防触电保护（按照DIN VDE57106）
未连接插头的手指安全保护 / 连接插头的手背安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
通道电阻
≤5 mΩ
可编码
是
插拔力 / 回路，最大
8  N
拉力 / 回路，最大
5.5  N

材料数据

绝缘材料
LCP GF
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 175
Moisture Level (MSL)
1
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
最低存放温度.
-40  °C
最高存放温度
70  °C
最低操作温度
-50  °C
最高操作温度
120  °C
最小安装温度
-25  °C
最大安装温度范围
120  °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
17.5  A
额定电流，最大回路数 (Tu = 20°C)
9.4  A
额定电流，最小回路数 (Tu = 40°C)
17  A
额定电流，最大回路数 (Tu = 40°C)
8.1  A
额定电压值（过电压等级II/污染等级2）
320  V
额定电压值（过电压等级III/污染等级2）
160  V
额定电压值（过电压等级III/污染等级3）
160  V
额定冲击电压（过压等级 II/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级2）
2.5  kV
额定冲击电压（过压等级III/污染等级3）
2.5  kV
瞬时耐电流
3 x 1s ， 76 A

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)
300  V
额定电流 (使用组 B / CSA)
11  A

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300  V
额定电压 (使用组 D / UL 1059)
300  V
额定电流 (使用组 B / UL 1059)
11  A
额定电流 (使用组 D / UL 1059)
11  A
参见认证参数
规格为最大值，详情参见认证证书。

包装

包装
盒装
VPE 长度
290  mm
VPE 宽度
136  mm
VPE 高度
28  mm

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 图示中P = 间距
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
