特性

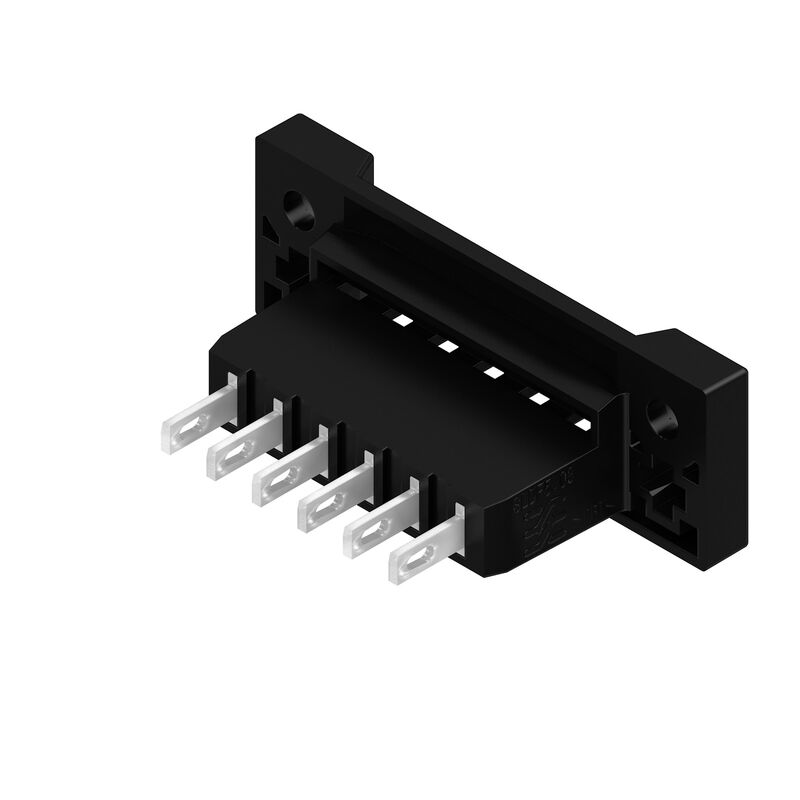

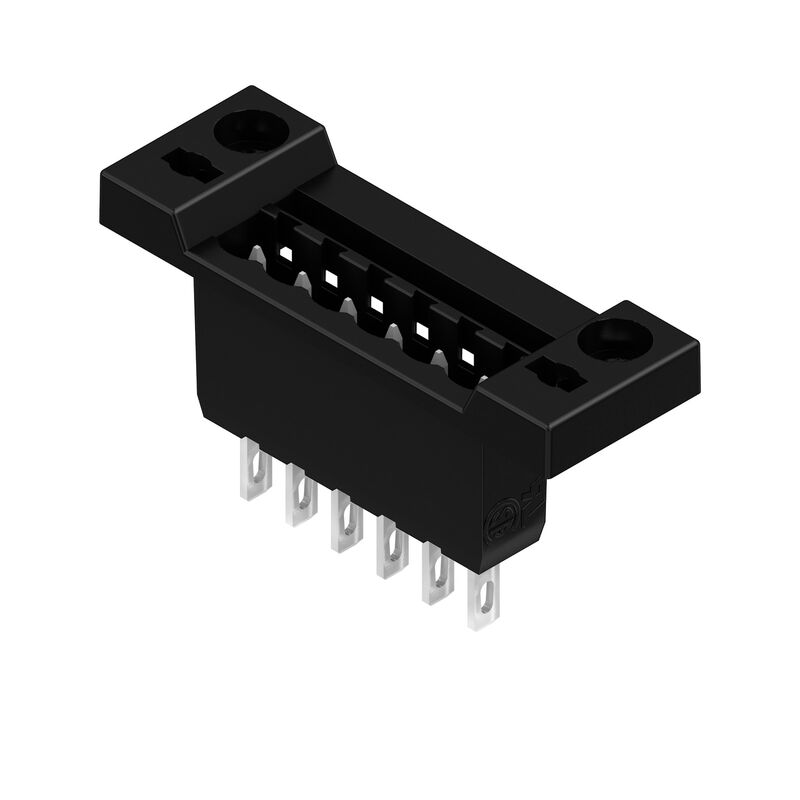

| 版本 | PCB 接插件, 插座, 5.08 mm, 回路数: 6, 180°, 插套联接, 焊接联接, 盒装 |
| 订货号 | 1635780000 |
| 类型 | SLDF 5.08 L/F 6 SN BK BX |
| GTIN (EAN) | 4008190264215 |
| 数量 | 36 PC |
| 产品数据 |
IEC: 400 V / 15 A UL: 300 V / 10 A |
| 包装 | 盒装 |
| 深 | 28 mm |
| 深度 (英寸) | 1.102 inch |
| 高度 | 17.5 mm |
| 高度 (英寸) | 0.689 inch |
| 宽度 | 50.2 mm |
| 宽度 (英寸) | 1.976 inch |
| 净重 | 7.9 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 产品系列 | OMNIMATE 信号 - BL/SL 5.08 系列 |
| 联接类型 | 现场接线 |
| 间距 P（单位：mm） | 5.08 mm |
| 间距 P（单位：inch） | 0.2 " |
| 出线方向 | 180° |
| 回路数 | 6 |
| L1（mm） | 25.4 mm |
| L1（inch） | 1 " |
| 层数 | 1 |
| 插针排数 | 1 |
| 防护等级 | IP20 |
| 通道电阻 | ≤5 mΩ |
| 可编码 | 是 |
| 插拔次数 | 25 |
| 插拔力 / 回路，最大 | 6.5 N |
| 拉力 / 回路，最大 | 5 N |
| 绝缘材料 | PBT |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘材料组 | IIIa |
| 相比漏电起痕指数（CTI） | ≥ 200 |
| 阻燃等级符合 UL 94 | V-0 |
| 触点材料 | 铜合金 |
| 插针镀层 | 镀锡 |
| 插头触点叠层结构 | 4...8 µm Sn 热浸镀锡 |
| 最低存放温度. | -40 °C |
| 最高存放温度 | 70 °C |
| 最低操作温度 | -50 °C |
| 最高操作温度 | 100 °C |
| 最小安装温度 | -25 °C |
| 最大安装温度范围 | 100 °C |
| 参考文本 |
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。 |
| 依据标准进行测试 |
IEC 60664-1
IEC 61984 |
| 额定电流，最小回路数 (Tu = 20°C) | 15 A |
| 额定电流，最小回路数 (Tu = 40°C) | 13 A |
| 额定电压值（过电压等级II/污染等级2） | 400 V |
| 额定电压值（过电压等级III/污染等级2） | 320 V |
| 额定电压值（过电压等级III/污染等级3） | 250 V |
| 额定冲击电压（过压等级 II/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级2） | 4 kV |
| 额定冲击电压（过压等级III/污染等级3） | 4 kV |
| 机构 | CSA |
| CSA 认证号 | 200039-1121690 |
| 额定电压 (使用组 B / CSA) | 300 V |
| 额定电压 (使用组 D / CSA) | 300 V |
| 额定电流 (使用组 B / CSA) | 10 A |
| 额定电流 (使用组 D / CSA) | 10 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 机构 | UR |
| UR 证书号 | E60693 |
| 额定电压 (使用组 B / UL 1059) | 300 V |
| 额定电压 (使用组 D / UL 1059) | 300 V |
| 额定电流 (使用组 B / UL 1059) | 10 A |
| 额定电流 (使用组 D / UL 1059) | 10 A |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| 包装 | 盒装 |
| VPE 长度 | 134 mm |
| VPE 宽度 | 119 mm |
| VPE 高度 | 96 mm |
| IPC 标准的符合性 | 符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。 |
| 备注 |
• 按照垂询要求提供其他版本 • 额定电流大小与额定截面积和产品的位数有关系 • 可连接电缆，采用焊连接， 牢固灵活，规格为：带绝缘/热缩护套时不超过2.5mm²或带扁平绝缘插套时为2.8mm起，符合DIN IEC 760标准 • 图示中P = 间距 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 |
| 认证/证书/一致性声明 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_70557) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1635780000) |
| 产品更改通知 |
[EN - Change of packaging](https://mdcop.weidmueller.com/mediadelivery/asset/900_87731)
[DE - Change of packaging](https://mdcop.weidmueller.com/mediadelivery/asset/900_87734) [Packaging SLDF-PL30 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_93129) [Packaging SLDF-PL30 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_93130) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E60693 |
