特性
版本 | 远程 I/O 模块, IP20, 电位分配器 |
订货号 | 1334790000 |
类型 | UR20-16AUX-FE |
GTIN (EAN) | 4050118138085 |
数量 | 1 PC |
包装 | 集装箱 |
深 | 76 mm |
深度 (英寸) | 2.992 inch |
高度 | 120 mm |
高度 (英寸) | 4.724 inch |
宽度 | 11.5 mm |
宽度 (英寸) | 0.453 inch |
安装尺寸 - 高度 | 128 mm |
净重 | 84 g |
存储温度 | -40 °C ... +85 °C |
工作温度 | -20 °C ... +60 °C |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
单股导线最大截面 | 1.5 mm² |
单股导线的最大压接面积 (AWG) | AWG 16 |
单股导线的最小压接面积 | 0.14 mm² |
单股导线的最小压接面积 (AWG) | AWG 26 |
多股软导线的最大压接面积(AWG) | AWG 16 |
多股软导线的最小压接面积(AWG) | AWG 26 |
数量 | 16 |
最大压接面积 软导线 | 1.5 mm² |
最小多股导线接线截面积 | 0.14 mm² |
联接类型 | PUSH IN |
冲击 | 15 g 历时 11 ms,半正弦波,根据 IEC 60068-2-27 |
导轨 | TS 35 |
抗震性 |
5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 振幅,符合标准IEC 60068-2-6。
8.4 Hz ≤ f ≤ 150 Hz: 1 g 加速度,符合标准IEC 60068-2-6。 |
检测电压 | 500 V |
污染等级 | 2 |
空气压力(储存) | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m),符合标准DIN EN 61131-2。 |
空气压力(工作) | ≥ 795 hPa (高度≤ 2000 m),符合标准DIN EN 61131-2。 |
空气压力(运输) | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m),符合标准DIN EN 61131-2。 |
空气湿度(储存) | 符合 DIN EN 61131-2 标准,10% 至 95%, 非冷凝 |
空气湿度(工作) | 符合 DIN EN 61131-2 标准,10% 至 95%, 非冷凝 |
空气湿度(运输) | 符合 DIN EN 61131-2 标准,10% 至 95%, 非冷凝 |
过压等级 | II |
阻燃等级符合 UL 94 | V-0 |
供电电压 |
24 V DC +20 %/ -15 %
来自输入或输出电流路径 / FE |
接口 | U-远程系统总线 |
模块类型 | 辅助模块 |
现场总线协议 |
PROFINET IRT
PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
绝缘 | 电流通道之间500 V DC |
背板总线传输速率, 最大值 | 48 Mbit |
认证/证书/一致性声明 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_310841) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_310842) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
工程数据 |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51780)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1334790000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1334790000) |
用户文档 |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001600 |
ETIM 7.0 | EC001600 |
ETIM 8.0 | EC001600 |
ETIM 9.0 | EC001600 |
ECLASS 9.0 | 27-24-26-10 |
ECLASS 9.1 | 27-24-26-10 |
ECLASS 10.0 | 27-24-26-10 |
ECLASS 11.0 | 27-24-26-10 |
ECLASS 12.0 | 27-24-26-10 |
ECLASS 13.0 | 27-24-26-10 |
ECLASS 14.0 | 27-24-26-10 |

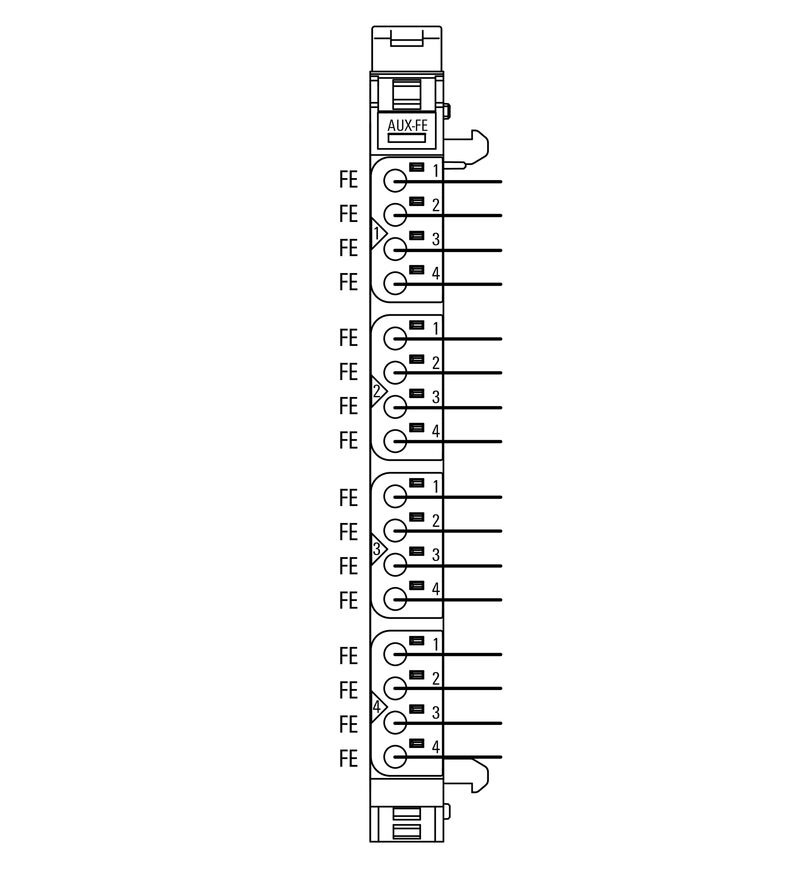

详细描述 | AUX-FE 16 回路电压分配模块,连接 FE(功能接地) 电源电压:24 VDC +25% / –15% 重量:84 g 品牌:魏德米勒 类型:UR20-AUX-FE |
认证 | ![ABS](/picture/ABS.gif) ![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CCS](/picture/CCS.gif) ![CE](/picture/CE.gif) ![CLASSNK](/picture/CLASSNK.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![KR](/picture/KR.gif) ![LLOYDSREG](/picture/LLOYDSREG.gif) ![RINA](/picture/RINA.gif) ![UKEX](/picture/UKEX.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
证书号 (cULus) | E141197 |
证书编号 (cULusEX) | E223527 |
