特性

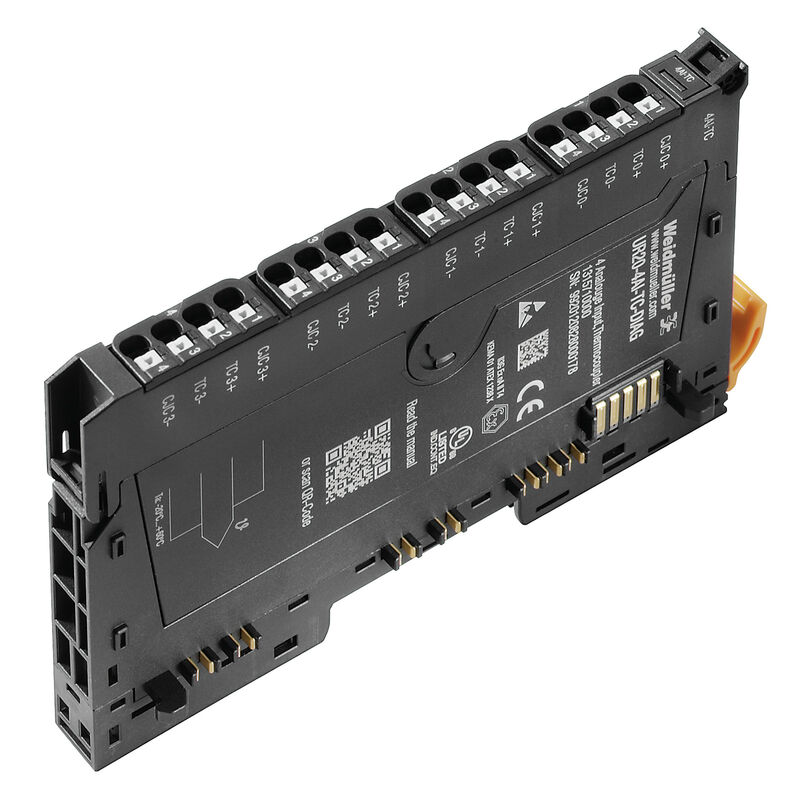

| 版本 | 远程 I/O 模块, IP20, 模拟信号, 温度，TC |
| 订货号 | 1315710000 |
| 类型 | UR20-4AI-TC-DIAG |
| GTIN (EAN) | 4050118118889 |
| 数量 | 1 PC |
| 深 | 76 mm |
| 深度 (英寸) | 2.992 inch |
| 高度 | 120 mm |
| 高度 (英寸) | 4.724 inch |
| 宽度 | 11.5 |
| 宽度 (英寸) | 0.453 inch |
| 安装尺寸 - 高度 | 128 mm |
| 净重 | 86 g |
| 存储温度 | -40 °C ... +85 °C |
| 工作温度 | -20 °C ... +60 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |

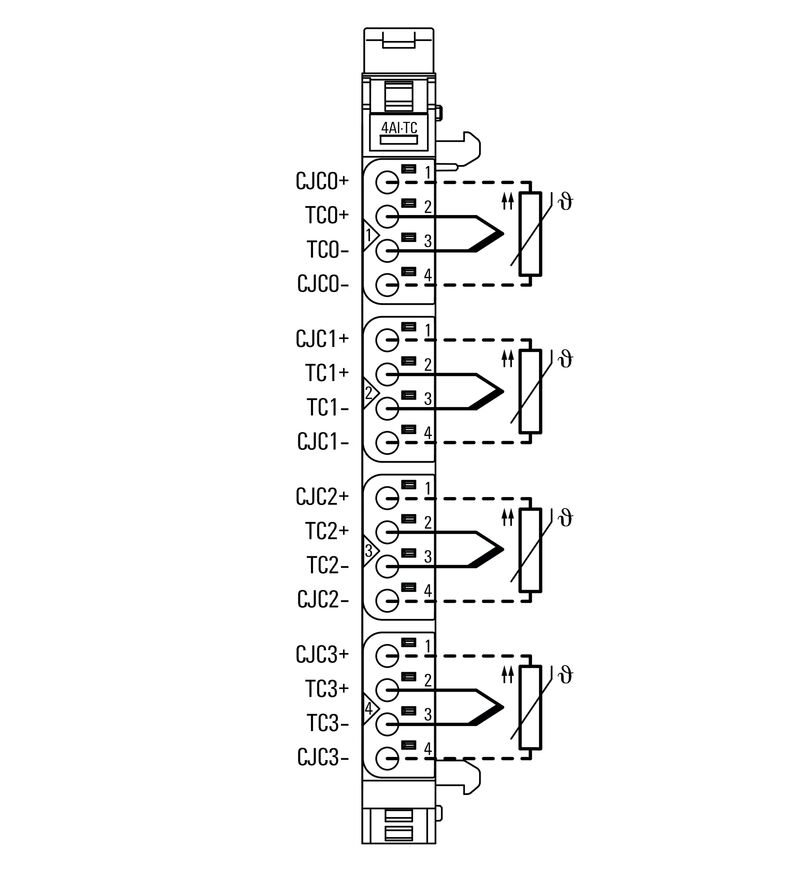

| 传感器联接 | 2-线 |
| 内部电阻 U | 1 MΩ |
| 冷端补偿 | 内部和外部（内部精确度 ≤ 3K） |
| 分辨率 | 16 Bit |
| 单独信道诊断 | 是 |
| 反向电路保护 | 是 |
| 型号 | J、K、T、B、N、E、R、S、L、U、C、mV |
| 模块诊断 | 是 |
| 模拟输入路数 | 4 |
| 温度测量值，最大 | 2,315 °C |
| 温度测量值，最小 | -200 °C |
| 温度系数 | ≤ 50 ppm/K |
| 精度 | 0.2% FSR |
| 转换时间 |
可调节
36…240ms |
| 单股导线最大截面 | 1.5 mm² |
| 单股导线的最大压接面积 (AWG) | AWG 16 |
| 单股导线的最小压接面积 | 0.14 mm² |
| 单股导线的最小压接面积 (AWG) | AWG 26 |
| 多股软导线的最大压接面积(AWG) | AWG 16 |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 最大压接面积 软导线 | 1.5 mm² |
| 最小多股导线接线截面积 | 0.14 mm² |
| 联接类型 | PUSH IN |
| 冲击 | 15 g 历时 11 ms，半正弦波，根据 IEC 60068-2-27 |
| 导轨 | TS 35 |
| 抗震性 |
5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 振幅，符合标准IEC 60068-2-6。
8.4 Hz ≤ f ≤ 150 Hz: 1 g 加速度，符合标准IEC 60068-2-6。 |
| 检测电压 | 500 V |
| 污染等级 | 2 |
| 空气压力（储存） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（工作） | ≥ 795 hPa (高度≤ 2000 m)，符合标准DIN EN 61131-2。 |
| 空气压力（运输） | 1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
| 空气湿度(储存） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（工作） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 空气湿度（运输） | 符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
| 过压等级 | II |
| 阻燃等级符合 UL 94 | V-0 |
| I 电流消耗系统类型 | 8mA |
| 供电电压 |
24 V DC +20 %/ -15 %
通过系统总线 |
| 反向电路保护 | 是 |
| 电流消耗 IIN (相应电源段) | < 20mA |
| 参数数据 | 32 Byte |
| 接口 | U-远程系统总线 |
| 模块类型 | 温度模块 |
| 流程数据 | 8 Byte |
| 现场总线协议 |
CANopen
DeviceNet EtherCAT EtherNet/IP Modbus/TCP PROFINET IRT PROFIBUS DP-V1 POWERLINK |
| 系统总线传输速率, 最大值 | 48 Mbit |
| 绝缘 | 电流通道之间直流 500 V |
| 诊断数据 | 20 Byte |
| 认证/证书/一致性声明 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262439) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281445) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
| 工程数据 |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51794)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) [Application notes -- Measuring higher voltages and currents with u-remote](https://mdcop.weidmueller.com/mediadelivery/asset/900_306180) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1315710000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1315710000) |
| 产品更改通知 | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| 软件 |
[Firmware -- Current firmware UR20-4AI-RTD-DIAG | UR20-4AI-TC-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_49403)
[Firmware -- Archive firmware UR20-4AI-RTD-DIAG | UR20-4AI-TC-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_90977) |
| 用户文档 |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| ECLASS 14.0 | 27-24-26-01 |
| 详细描述 | 4AI-TC-DIAG 4-通道模拟量输入模块 自动 50-60 Hz 抑制 可以实现内部或外部冷端补偿 适用于各种 TC 传感器 连接方式：直插式 尺寸 (HxWxD)：120 mm（带释放杆：128 mm），11.5 mm，76 mm 模块状态：通过收集信息、模块顶部的 LED 显示 通道状态：直接显示在接线点处 重量：86 g 模块诊断：是 单个通道诊断：是 工作温度：-20°C - +60°C 过程数据：8 字节 参数数据：32 字节 诊断数据：20 字节 电气隔离：现场与系统总线之间 电源电压：24 VDC +25% / –15% 内部电流消耗：8 mA 电源电流消耗：20 mA 精度：.2%，在整个电压范围 转换时间：36 - 240 ms 内部电阻 I: > 1 MΩ 分辨率：16 位 品牌：魏德米勒 型号：UR20-4AI-TC-DIAG |
| 认证 |                  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E141197 |
| 证书编号 (cULusEX) | E223527 |
