VPU AC I 0 300/12.5 LH
VPU AC I 0 300/12.5 LH
Símbolo eléctrico
Circuit diagram

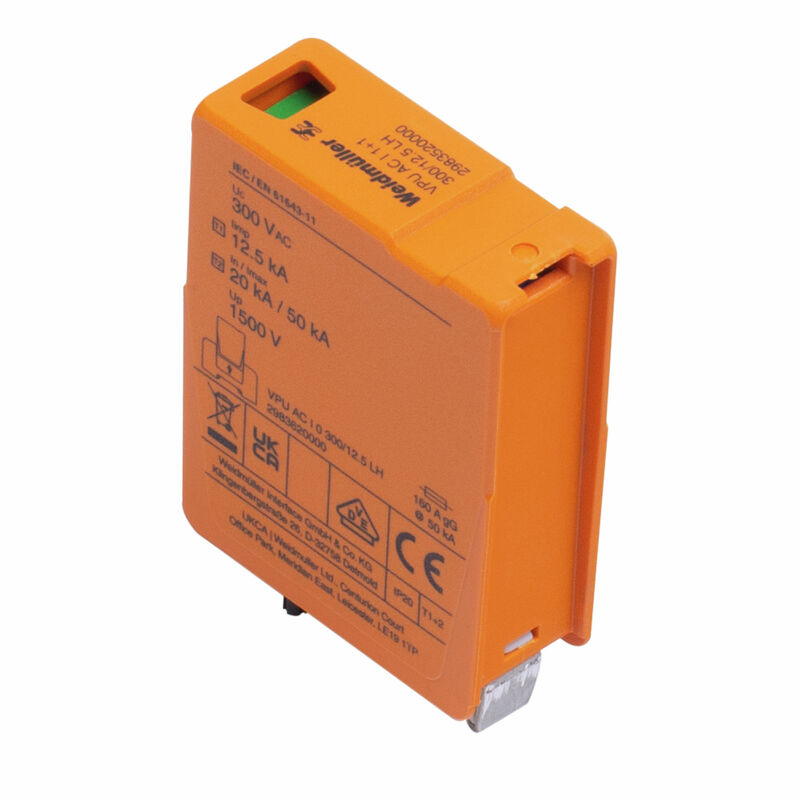

VPU AC I 0 300/12.5 LH

Protector de sobretensión

N.º de artículo 2983620000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 3 Productos relacionados 13
Datos generales para pedido Dimensiones y pesos Temperaturas Probabilidad de avería Conformidad medioambiental del producto Datos nominales UL Datos generales Datos nominales IEC / EN Datos de conexión Datos eléctricos Datos generales Clasificaciones Homologaciones

Datos generales para pedido

Versión
Protector de sobretensión
Código
2983620000
Tipo
VPU AC I 0 300/12.5 LH
GTIN (EAN)
4099986839748
Cantidad
1  Pieza

Dimensiones y pesos

Profundidad
64  mm
Profundidad (pulgadas)
2,52  inch
Altura
45  mm
Altura (pulgadas)
1,772  inch
Anchura
18  mm
Anchura (pulgadas)
0,709  inch
Peso neto
116,2  g

Temperaturas

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-40 °C...85 °C
Humedad a temperatura de servicio
5 - 95% de humedad rel.

Probabilidad de avería

MTBF
15  a

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Datos nominales UL

Núm. de certificación (cURus)
E3542610000

Datos generales

Altitud de funcionamiento
≤ 4000 m
Carril
TS 35
Color
naranja
negro
Diseño
Cajas de instalación
Insta IP20
Indicación óptica de funcionamiento
verde = OK; rojo = descargador defectuoso, sustituir
señal acústica
No
Tipo de protección
IP20 en funcionamiento
Versión
Protector de sobretensión

Datos nominales IEC / EN

Capacidad nominal de corriente de cortocircuito ISCCR
50  kA
Clase de requisitos según IEC 61643-11
Tipo 1
Tipo II
Clase de requisitos según la norma EN 61643-11
T1
T2
Corriente de descarga Imáx. (8/20µs) conductor PE
50 kA
Corriente de fuga In (8/20µs) conductor-PE
20 kA
Fusible de soporte integrado
No
Nivel de protección Up at IN (L/N-PE)
≤ 1500 V
Nivel de protección UP conductor - conductor
1.500  V
Nivel de protección UP conductor - PE
1.500  V
Normas
IEC61643-11, EN61643-11
Número de polos
1
señal acústica
No
Sobretensión temporal - TOV
442  V
Tensión continua máxima, Uc (AC)
300 V
Tensión de red
230 V / 400 V
Tensión nominal (AC)
240  V
Tipo de tensión
AC
Zona de frecuencia, max.
60  Hz
Zona de frecuencia, min.
50  Hz

Datos de conexión

Tipo de conexión
Conexión enchufable

Datos eléctricos

Tipo de tensión
AC

Datos generales

Número de polos
1
Tipo de protección
IP20 en funcionamiento
Color
naranja
negro

Clasificaciones

ETIM 6.0
EC000941
ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 9.0
27-13-08-05
ECLASS 9.1
27-13-08-05
ECLASS 10.0
27-13-08-05
ECLASS 11.0
27-13-08-05
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E3542610000
