特性
| 版本 | 防浪涌放电管, 低电压, 过压保护, TN-C-S, TN-S |
| 订货号 | 2619190000 |
| 类型 | VPU AC I 4 440/25 LCF |
| GTIN (EAN) | 4050118634624 |
| 数量 | 1 PC |
| 深 | 93 mm |
| 深度 (英寸) | 3.661 inch |
| 高度 | 90 mm |
| 高度 (英寸) | 3.543 inch |
| 宽度 | 144 mm |
| 宽度 (英寸) | 5.669 inch |
| 净重 | 25 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -40 °C...85 °C |
| 湿度 | 5 - 95% 相对湿度 |
| MTBF | 15 a |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 光学功能显示 | 绿= 正常; 红 = 放电器有缺陷 - 替换 |
| 导轨 | TS 35 |
| 工作海拔 | ≤ 2000 m |
| 类型 | 过压保护 |
| 类型 |
安装外壳; 8 TE
Insta IP20 |
| 行业 | 能源分配 |
| 适用于 | 计数安装 (无泄漏电流) |
| 防护等级 | IP20 (安装后) |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 | 黑色 |
| 污染等级 | 2 |
| 过压等级 | III |
| EN 61643-11等级 |
T1
T2 |
| 低电压网络 |
TN-C-S
TN-S |
| 保护级别 Up ，当电流为 IN (L/N-PE) | ≤ 2.5kV |
| 保护级别 Up ，当电流为 IN (N-PE) | ≤ 2.5kV |
| 信号触点 | 否 |
| 后续电流熄灭能力 Ifi | 因技术原因不可用 |
| 响应时间 | ≤ 25 ns |
| 回路数 | 4 |
| 放电电流 In (8/20µs) 导线-PE | 25 kA |
| 放电电流 I最大 (8/20µs) 线-PE | 100 kA |
| 暂态过电压 - TOV | 762 V |
| 最低频率 | 50 Hz |
| 最大持续工作电压，Uc (AC) | 440 V |
| 最高频率 | 60 Hz |
| 标准 |
IEC 61643-11
EN 61643-11 |
| 熔丝 | 250 A gL (if back up fuse > 250 A) |
| 电压类型 | 交流电 |
| 电源电压 | 400 V / 690 V |
| 短路时电流值 ISCCR | 50 kA |
| 符合IEC 61643-11要求 |
I级
II级 |
| 能量配合 (≤10 m) |
类型 I
类型 II 类型 III |
| 适用于 | 计数安装 (无泄漏电流) |
| 雷击测试电流 Iimp(10/350 µs) (L-PE) | 25 kA |
| 额定电压下的漏电压 | 5 µA |
| 额定电压（交流） | 400 V |
| 额定负载电流 IL | 100 A |
| 剥线长度 | 13 mm |
| 导线连接方式 | 螺钉联接 |
| 联接类型 | 螺钉联接 |
| 额定连接下的裸线长度 | 13 mm |
| 最小拧紧力矩 | 2 Nm |
| 最大拧紧力矩 | 3 Nm |
| 额定连接下的压接范围 | 16 mm² |
| 压接范围，最小 | 6 mm² |
| 压接范围，最大 | 35 mm² |
| 单股导线的最小压接面积 | 6 mm² |
| 单股导线最大截面 | 35 mm² |
| 最小多股导线接线截面积 | 6 mm² |
| 最大压接面积 软导线 | 35 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 6 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 35 mm² |
| 接线截面积，多股线，最小 | 6 mm² |
| 接线截面积，多股线，最大 | 35 mm² |
| 电压类型 | 交流电 |
| 回路数 | 4 |
| 防护等级 | IP20 (安装后) |
| 颜色编码 | 黑色 |
| 质保期 | 5年 |
| 产品信息 | 要用于直流应用，请使用 SIBA 型 NH2XL aR/aSF DC 1500 V 保险丝 |
| 备注 | 只适用于配电变压器接地与用户端接地相连的 IT 电力系统（RE=IEC 60634-4-44:2018 图 44.A1 中的 RA）。 |

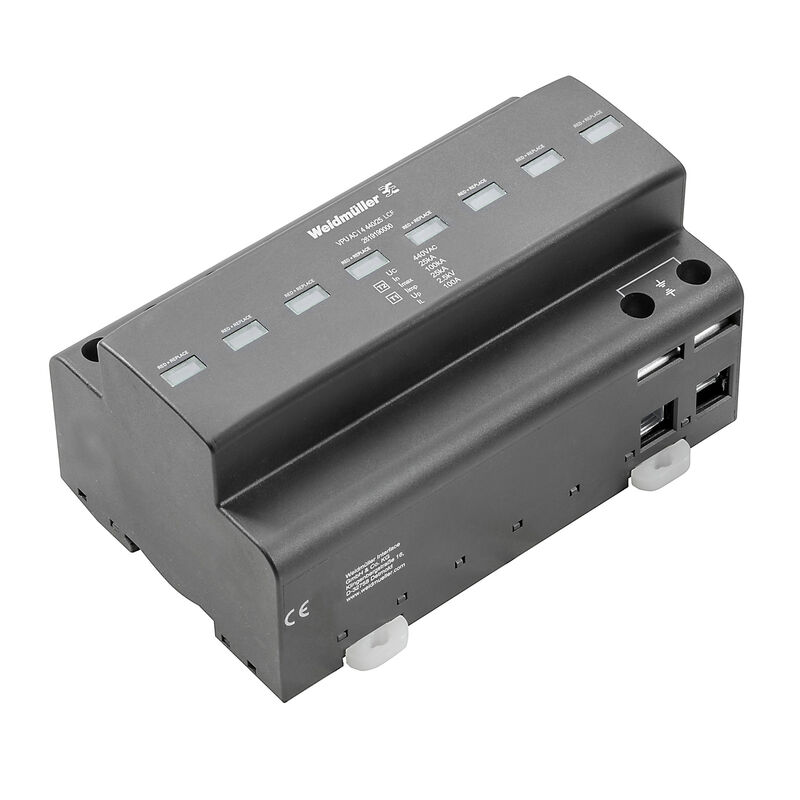

| 图片标题-02 | 产品图片 |
| 图片签名-02 | Abb.ähnlich |
| 认证/证书/一致性声明 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86298) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_81592) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2619190000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2619190000) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90922) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 认证 |  |
| ROHS | 一致 |
