特性
| 版本 | 过压保护, TN-S, TT |
| 订货号 | 3022910000 |

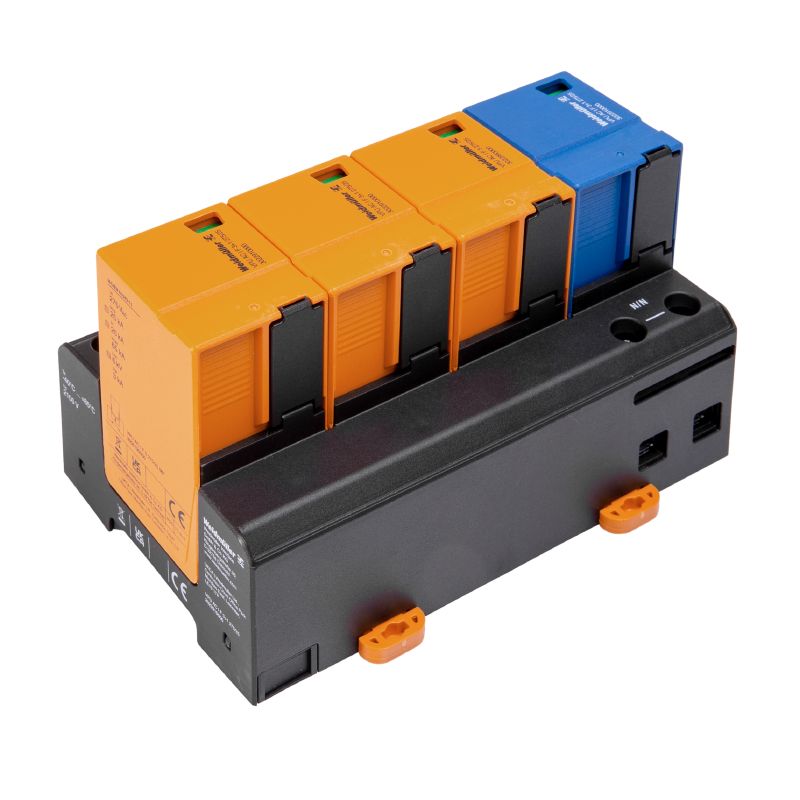

| 类型 | VPU AC I F 3+1 275/25 |
| GTIN (EAN) | 4099986942196 |
| 数量 | 1 PC |
| 深 | 86 mm |
| 深度 (英寸) | 3.386 inch |
| 高度 | 90 mm |
| 高度 (英寸) | 3.543 inch |
| 宽度 | 144 mm |
| 宽度 (英寸) | 5.669 inch |
| 净重 | 1,032 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -40 °C...85 °C |
| 湿度 | 5 - 95% 相对湿度 |
| 光学功能显示 | 绿= 正常; 红 = 放电器有缺陷 - 替换 |
| 导轨 | TS 35 |
| 工作海拔 | ≤ 2000 m |
| 类型 | 过压保护 |
| 类型 |
安装外壳; 8 TE
Insta IP20 |
| 防护等级 | IP20 (安装后) |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 |
橙色
黑色 |
| 污染等级 | 2 |
| 过压等级 | III |
| EN 61643-11等级 |
T1
T2 T3 |
| 低电压网络 |
TN-S
TT |
| 保护级别 Up ，当电流为 IN (L/N-PE) | ≤ 2.1kV |
| 保护级别 Up ，当电流为 IN (N-PE) | ≤ 1.5 kV |
| 信号触点 | 否 |
| 后续电流熄灭能力 Ifi | 因技术原因不可用 |
| 响应时间 | <100 ns |
| 回路数 | 4 |
| 放电电流 In (8/20µs) N-PE | 100 kA |
| 放电电流 In (8/20µs) 导线-PE | 25 kA |
| 放电电流 I最大 (8/20µs) N-PE | 130 kA |
| 放电电流 I最大 (8/20µs) 线-PE | 65 kA |
| 放电电流, Iimp (10/350 µs) | 25 kA |
| 暂态过电压 - TOV | 442 V |
| 最低频率 | 50 Hz |
| 最大持续工作电压，Uc (AC) | 275 V |
| 最大放电电流 (8/20 µs) | 130 kA |
| 最高持续工作电压，Uc (N-PE) | 305 V |
| 最高频率 | 60 Hz |
| 标准 |
IEC 61643-11
EN 61643-11 |
| 熔丝 | 不需要 |
| 电压类型 | 交流电 |
| 电源电压 | 230 V / 400 V |
| 短路时电流值 ISCCR | 100 kA |
| 符合IEC 61643-11要求 |
I级
II级 III级 |
| 能量配合 (≤10 m) |
类型 I
类型 II 类型 III |
| 雷击测试电流 Iimp (10/350 µs) | 25 kA |
| 雷击测试电流 Iimp(10/350 µs) (L-PE) | 25 kA |
| 雷击浪涌电流，Iimp (10/350 µs) (N-PE) | 100 kA |
| 额定电压（交流） | 230 V |
| 剥线长度 | 18 mm |
| 导线连接方式 | 螺钉联接 |
| 额定连接下的裸线长度 | 18 mm |
| 最小拧紧力矩 | 3 Nm |
| 最大拧紧力矩 | 4.5 Nm |
| 额定连接下的压接范围 | 16 mm² |
| 压接范围，最小 | 1.5 mm² |
| 压接范围，最大 | 35 mm² |
| 单股导线的最小压接面积 | 1.5 mm² |
| 单股导线最大截面 | 35 mm² |
| 最小多股导线接线截面积 | 1.5 mm² |
| 最大压接面积 软导线 | 25 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 接线截面积，多股线，最大 | 35 mm² |
| 质保期 | 5年 |
| 产品信息 | If F1 > 315A gG, then the integrated backup fuse always operates before F1 |
| 图片签名-02 | Abb. ähnlich |
| 认证/证书/一致性声明 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_256638) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_319405) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_256378) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 认证 |  |
| ROHS | 一致 |
