特性

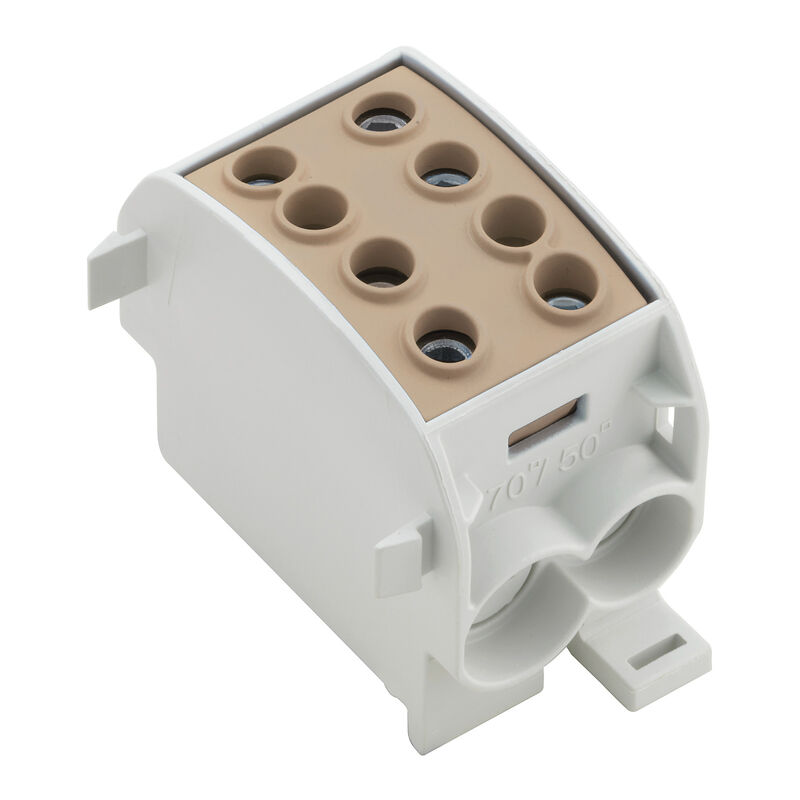

| 版本 | 电位分配器端子, 螺钉联接, 棕色, 70 mm², 300 A, 1000 V, 联接点数量: 4, 层数: 1, TS 35, V-0, Wemid |
| 订货号 | 1561820000 |
| 类型 | WPD 103 2X70/2X50 BN |
| GTIN (EAN) | 4050118366785 |
| 数量 | 3 PC |
| 深 | 53.3 mm |
| 深度 (英寸) | 2.098 inch |
| 高度 | 63 mm |
| 高度 (英寸) | 2.48 inch |
| 宽度 | 32.8 mm |
| 宽度 (英寸) | 1.291 inch |
| 净重 | 171 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 130 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 材料 | Wemid |
| 颜色编码 | 棕色 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 | 螺钉连接 |
| 必须的端板 | 无 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 是 |
| PE联接 | 无 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 可卡装 | 是 |
| 安装指导 | 端子导轨 / 安装板 |
| 安装方式 | 直接卡在导轨上 |
| 带锁销 | 是 |
| 开放端 | 关闭的 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | 螺钉联接 |
| 联接点数量 | 4 |
| 联接类型 | 螺钉联接 |
| 连接方向 | 水平进线 |
| 回路数 | 1 |
| 安装指导 | 端子导轨 / 安装板 |
| 导轨 | TS 35 |
| 标准 |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| 额定横截面 | 70 mm² |
| 额定电压 | 1,000 V |
| 额定交流电压 | 1,000 V |
| 额定直流电压 | 1,000 V |
| 额定电流 | 300 A |
| 标准 |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
| cURus 证书号 | E60693 |
| 认证/证书/一致性声明 |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89228)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153696) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_198901) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37492) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39526) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561820000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561820000) |
| 用户文档 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD 103](https://mdcop.weidmueller.com/mediadelivery/asset/900_89308) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 认证 |     |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
