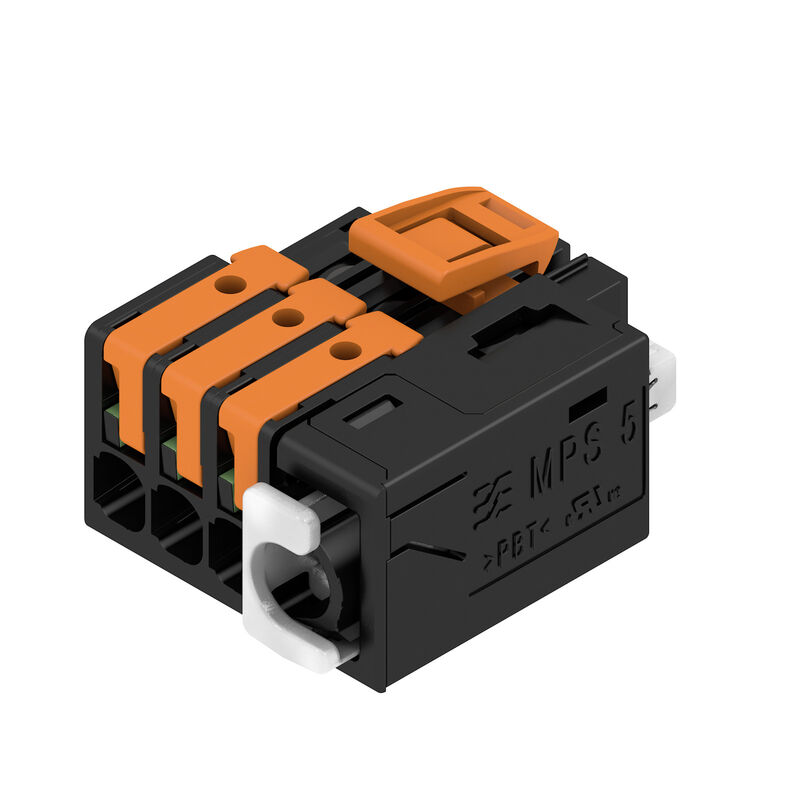

MPS 5/03 D11 S F2 TN B B

Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 5.00 mm, Polzahl: 3, 180°, Box

Art.-Nr. 2741890000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 5.00 mm, Polzahl: 3, 180°, Box
Best.-Nr.	2741890000
Art	MPS 5/03 D11 S F2 TN B B
GTIN (EAN)	4064675055341
VPE	72 Stück
Produkt-Kennzahlen	IEC: 400 V / 26.8 A / 0.5 - 4 mm² UL: 300 V / 18.5 A / AWG 18 - AWG 14
Verpackung	Box

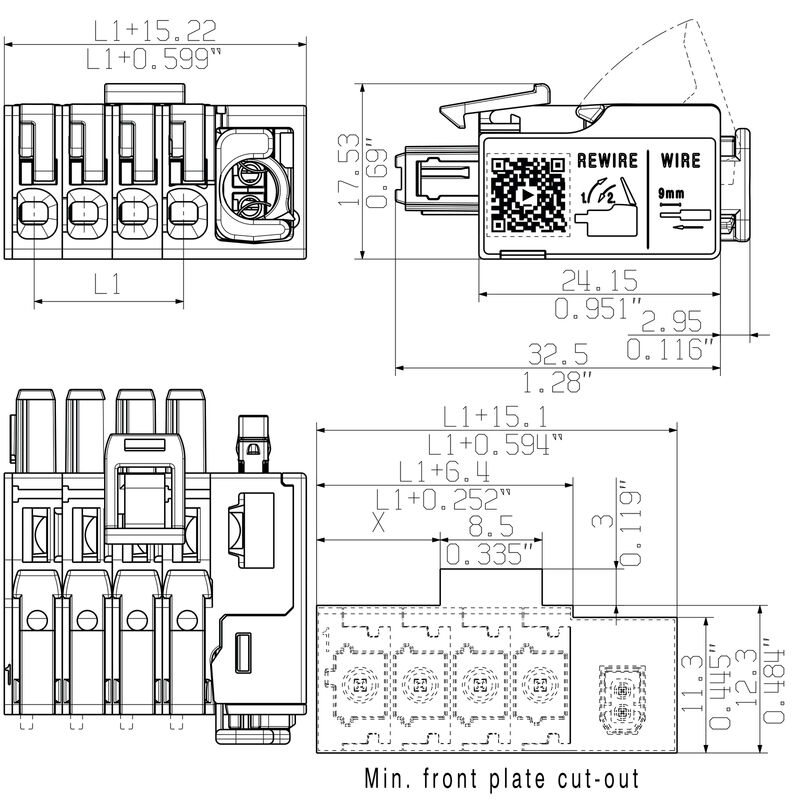

Abmessungen und Gewichte

Tiefe	36 mm
Tiefe (inch)	1,417 inch
Höhe	17,53 mm
Höhe (inch)	0,69 inch
Breite	25,2 mm
Breite (inch)	0,992 inch
Nettogewicht	23,849 g

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE 4.0
Anschlussart	Feldanschluss

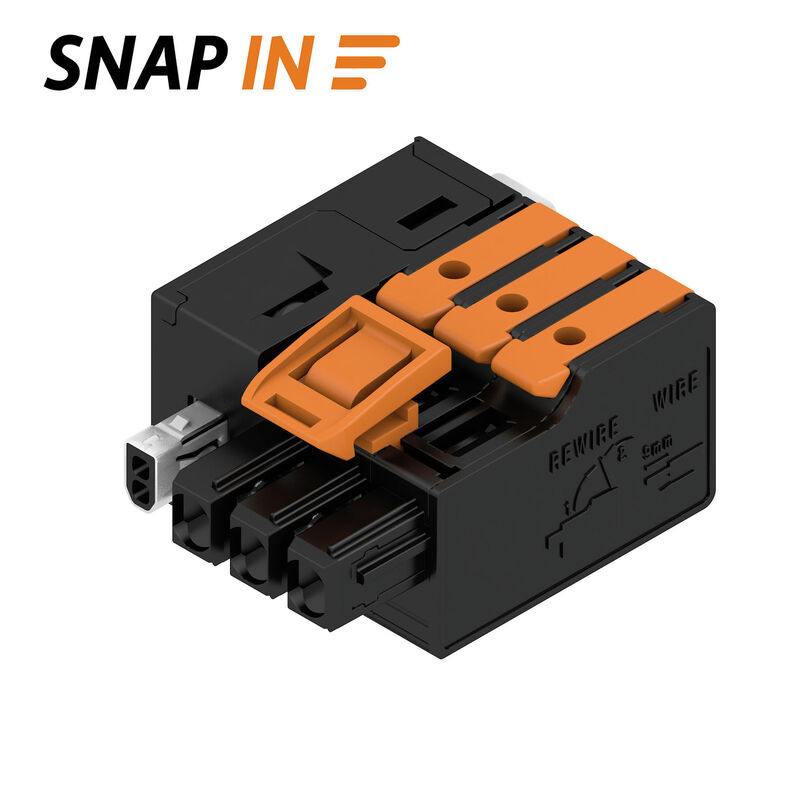

Leiteranschlusstechnik	SNAP IN
Raster in mm (P)	5 mm
Raster in Zoll (P)	0,197 "
Leiterabgangsrichtung	180°
Polzahl	3
L1 in mm	10 mm
L1 in Zoll	0,394 "
Anzahl Reihen	1
Polreihenzahl	1
Berührungsschutz nach DIN VDE 57 106	fingersicher
Berührungsschutz nach DIN VDE 0470	IP 20
Schutzart	IP20
Durchgangswiderstand	≤5 mΩ
Abisolierlänge	9 mm
Abisolierlänge Toleranz	min.: 8 mm max.: 10 mm
Steckzyklen	25
Steckkraft/Pol, max.	8,5 N
Ziehkraft/Pol, max.	8,5 N

Werkstoffdaten

Isolierstoff	PBT GF
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	I
Kriechstromfestigkeit (CTI)	≥ 600
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Kontaktoberfläche	verzinnt
Lagertemperatur, min.	-25 °C
Lagertemperatur, max.	55 °C
Betriebstemperatur, min.	-40 °C
Betriebstemperatur, max.	85 °C

Anschließbare Leiter

Klemmbereich, min.	0,34 mm²
Klemmbereich, max.	4 mm²
eindrähtig, min. H05(07) V-U	0,5 mm²
eindrähtig, max. H05(07) V-U	2,5 mm²
feindrähtig, min. H05(07) V-K	0,5 mm²
feindrähtig, max. H05(07) V-K	4 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,34 mm²
mit AEH mit Kragen DIN 46 228/4, max.	2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,34 mm²
mit Aderendhülse nach DIN 46 228/1, max.	2,5 mm²
Außendurchmesser der Isolation, max.	4 mm
Klemmbare Leiter	Leiteranschlussquerschnitt: nominal: 0,34 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9025770000 Leiteranschlussquerschnitt: nominal: 0,5 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025870000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9004050000 Leiteranschlussquerschnitt: nominal: 0,75 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025860000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0542500000 Leiteranschlussquerschnitt: nominal: 1 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 9025950000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0282800000 Leiteranschlussquerschnitt: nominal: 1,5 mm² Aderendhülse: Abisolierlänge: nominal: 12 mm Empfohlene Aderendhülse: 0635100000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0186500000 Leiteranschlussquerschnitt: nominal: 2,5 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9019160000 Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9004080000
Hinweistext	Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein. Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	26,8 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	19,7 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	23,1 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	16,9 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	4 kV

Nenndaten nach UL 1059

Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	18,5 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 18
Leiteranschlussquerschnitt AWG, max.	AWG 14

Technical data - hybrid (data)

Leiterplattenanschlusstechnik (Data)	Schneidklemmanschluss IDC
Steckverbinder Norm (Data)	IEC 63171-2
Kontaktmaterial (Data)	Bronze verzinnt
Gehäusebasismaterial (Data)	Zinkdruckguss vernickelt
Werkstoff Rasthebel (Daten)	Edelstahl
Schirmmaterial (Data)	Bronze verzinnt
Werkstoff Isolierkörper (Data)	PC UL94 V0
Manteldurchmesser, min. (Data)	3,6 mm
Manteldurchmesser, max. (Data)	5,7 mm
Isolationsdurchmesser, min. (Data)	0.85
Isolationsdurchmesser, max. (Data)	1.6
Spannungsfestigkeit Kontakt / Kontakt (Data)	≥ 1000 V DC
Spannungsfestigkeit Kontakt / Schirm (Data)	≤ 1500 V DC
Strombelastbarkeit (Data)	1,4 A
Kontaktwiderstand (Data)	≤ 20 mΩ
Isolationswiderstand (Data)	≥ 500 MΩ
Netzwerk-Standard (Data)	IEEE 802.3bw (100 BaseT1) IEEE 802.3cg (10BaseT1) IEEE 802.3bp (1000 BaseT1)
PoE / PoE+ (Data)	PoDL nach IEEE 802.3bu / cg
Anwendungsspezifische Kommunikationskabelanlagen (Data)	ISO/IEC 11801-1 Amd.1 ISO/IEC 11801-3 Amd.1 ISO/IEC 11801-6 Amd.1
Wiederanschließbarkeit (Data)	≤ 4 Zyklen (bei gleichbleibendem Querschnitt)

Technical data - hybrid (signal)

Polzahl (Signal)	3
Raster in mm (Signal)	5 mm
Raster in Zoll (Signal)	0,197 "
Kontaktmaterial (Signal)	CuSn
Kontaktoberfläche (Signal)	verzinnt
Klemmbereich, min. (Signal)	0,5 mm²
Klemmbereich, max. (Signal)	4 mm²
Leiteranschlussquerschnitt AWG, min. (Signal)	AWG 20
Leiteranschlussquerschnitt AWG, max. (Signal)	AWG 12
mit AEH mit Kragen DIN 46 228/4, min. (Signal)	0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max. (Signal)	2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min. (Signal)	0,5 mm²
mit Aderendhülse nach DIN 46 228/1, max. (Signal)	2,5 mm²
feindrähtig, min. H05(07) V-K (Signal)	0,5 mm²
feindrähtig, max. H05(07) V-K (Signal)	4 mm²
eindrähtig, min. H05(07) V-U (Signal)	0,5 mm²
eindrähtig, max. H05(07) V-U (Signal)	2,5 mm²
Außendurchmesser der Isolation, max. (Signal)	4 mm
Abisolierlänge (Signal)	9 mm
Nennstrom (Use group B / UL 1059) (Signal)	18,5 A
Nennstrom (Use group C / UL 1059) (Signal)	18,5 A
Nennstrom (Use group D / UL 1059) (Signal)	10 A
Bemessungsstrom, min. Polzahl (Tu=20°C) (Signal)	26,8 A
Bemessungsstrom, max. Polzahl (Tu=20°C) (Signal)	19,7 A
Bemessungsstrom, min. Polzahl (Tu=40°C) (Signal)	23,1 A
Bemessungsstrom, max. Polzahl (Tu=40°C) (Signal)	16,9 A
Bemessungsstoßspannung bei Überspannungsk./ Verschmutzungsgrad II/2 (Signal)	4 kV
Bemessungsstoßspannung bei Überspannungsk./ Verschmutzungsgrad III/2 (Signal)	4 kV
Bemessungsstoßspannung bei Überspannungsk./ Verschmutzungsgrad III/3 (Signal)	4 kV
Nennspannung (Use group B / UL 1059) (Signal)	600 V
Nennspannung (Use group C / UL 1059) (Signal)	600 V
Nennspannung (Use group D / UL 1059) (Signal)	600 V
Bemessungsspannung bei Überspannungsk. / Verschmutzungsgrad II/2 (Signal)	400 V
Bemessungsspannung bei Überspannungsk. / Verschmutzungsgrad III/2 (Signal)	320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3 (Signal)	250 V
Luftstrecke, min. (Signal)	7,5 mm
Kriechstrecke, min. (Signal)	7,5 mm

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

Zeichnungsangabe P = Raster

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

AEH ohne Kunststoffkragen nach DIN 46228/1

OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_172907)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2741890000)
Anwenderdokumentation	[Assembly instructions MPS 5 D11 and MPS 7S-5 D11 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_311143)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

Zulassungen

ROHS

Konform

Gegenstücke

Leiterplattenklemmen und –steckverbinderOMNIMATE 4.0Hybrid-AnschlussSignal & Daten – Hybrid-Steckverbinder (400 V & SPE)Platinenanschluss

MHS 5/03 D11 H T3 B T

Art.-Nr.:

2741520000

VPE:

22 Stück

Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 5.00 mm, Polzahl: 3, 90°, Tube
