Właściwości

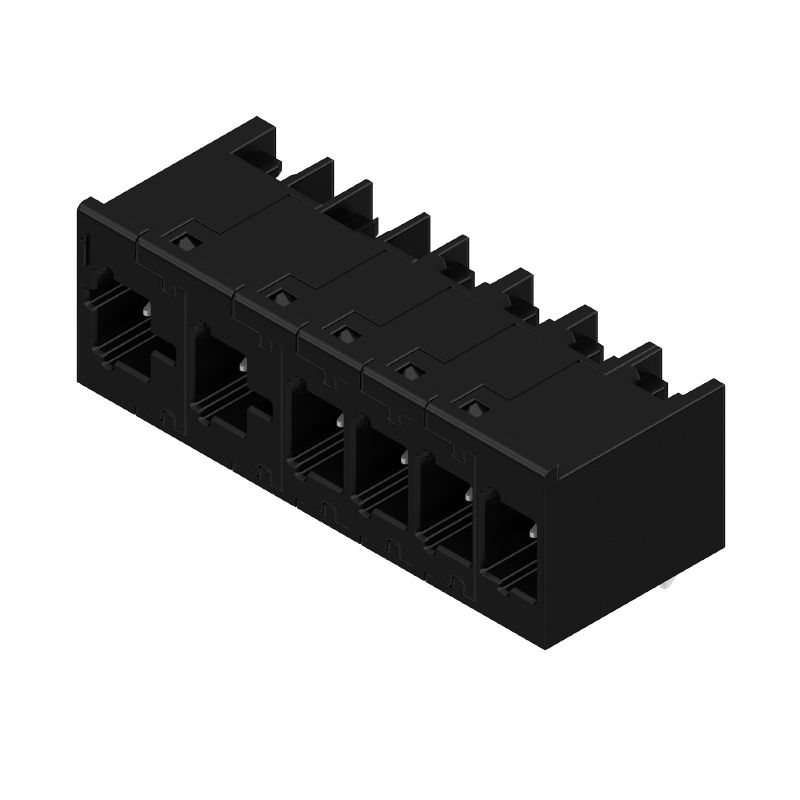

| Wersja | Złącze wtykowe do druku, Listwa męska, Połączenie lutowane THT/THR, Raster w mm (P): 7.50 mm, Liczba biegunów: 6, 90°, Tube |
| Nr zam. | 8000078341 |
| Typ | MHS 7S/02-5/04 H T3 B T |
| GTIN (EAN) | 4064675623021 |
| Ilość | 15 szt. |
| parametry produktu |
IEC: 630 V / 30.4 A UL: 300 V / 18.5 A |
| opakowanie | Tube |
| Głębokość | 14 mm |
| Głębokość (cale) | 0,551 inch |
| Wysokość | 15,1 mm |
| Wysokość (cale) | 0,594 inch |
| Najmniejsza wysokość montażu | 11,9 mm |
| Masa netto | 5,416 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE 4.0 |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THT/THR |
| Raster w mm (P) | 7,5 mm |
| kąt odejścia | 90° |
| Liczba biegunów | 6 |
| liczba kołków lutowanych na biegun | 1 |
| Długość kołka lutowniczego (l) | 3,2 mm |
| Wymiary kołka lutowniczego | 1,0 x 1,0 mm |
| Średnica otworu oczka lutowniczego (D) | 1,4 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| Średnica zewnętrzna pola lutowniczego | 2,3 mm |
| Średnica otworu w szablonie | 2,1 mm |
| L1 in mm | 7,5 mm |
| L1 w calach | 0,295 " |
| L2 w mm | 15 mm |
| L2 w calach | 0,591 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| Cykle wpinania | ≥ 25 |
| Siła wtykania/biegun, maks. | 9 N |
| Siła ciągnięcia / biegun, maks. | 8 N |
| Materiał izolacyjny | PA 9T |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | I |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| podstawowy materiał styku | CuMg |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Typ cynowania | matowe |
| Temperatura magazynowania, min. | -25 °C |
| Temperatura magazynowania, max. | 55 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 30,4 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 26,9 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 27 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 23,9 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 630 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 500 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 400 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 6 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 6 kV |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 600 V |
| Napięcie znamionowe (grupa użytkowa F / UL 1059) | 760 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 18,5 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) | 18,5 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 5 A |
| Prąd znamionowy (grupa użytkowa F / UL 1059) | 18,5 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Powierzchnia styku (moc) | cynowana |
| Liczba rzędów (moc) | 1 |
| Liczba rzędów (sygnał) | 1 |
| Materiał styku (moc) | CuMg |
| Prąd znamionowy (grupa B / UL 1059) (moc) | 18,5 A |
| Prąd znamionowy (grupa użytkowa C / UL 1059) (moc) | 18,5 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) (moc) | 10 A |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) (moc) | 30,4 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) (moc) | 26,9 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) (moc) | 27 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) (moc) | 23,9 A |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) (moc) | 300 V |
| Napięcie znamionowe (grupa użytkowa C / UL 1059) (moc) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) (moc) | 300 V |
| Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (moc) | 630 V |
| Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (moc) | 500 V |
| Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/3 (moc) | 400 V |
| Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (moc) | 4 kV |
| Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (moc) | 4 kV |
| Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia III/3 (moc) | 4 kV |
| Rezystancja powierzchniowa (moc) | ≤5 mΩ |
| Odstęp izolacyjny, min. (moc) | 7,09 mm |
| Odstęp izolacyjny powietrzny, min. (moc) | 6,5 mm |
| Długość kołka lutowniczego (moc) | 3,2 mm |
| Wymiary kołka lutowniczego (moc) | 1,0 x 1,0 mm |
| Tolerancja średnicy oczka lutowniczego (moc) | + 0,1 mm |
| Średnica oczka lutowniczego (moc) | 1,4 mm |
| Średnica zewnętrzna pola lutowniczego (moc) | 2,3 mm |
| Średnica otworu w szablonie (moc) | 2,1 mm |
| Liczba biegunów (sygnał) | 4 |
| Liczba kołków lutowniczych na biegun (sygnał) | 1 |
| Materiał styku (sygnał) | CuMg |
| Materiał styku (sygnał) | cynowana |
| Prąd znamionowy (grupa B / UL 1059) (sygnał) | 14 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) (sygnał) | 10 A |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) (sygnał) | 26,8 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) (sygnał) | 19,7 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) (sygnał) | 23,1 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) (sygnał) | 16,9 A |
| Napięcie znamionowe (grupa B / UL 1059) (sygnał) | 300 V |
| Napięcie znamionowe (grupa D / UL 1059) (sygnał) | 300 V |
| Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (sygnał) | 400 V |
| Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (sygnał) | 320 V |
| Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/3 (sygnał) | 250 V |
| Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (sygnał) | 4 kV |
| Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (sygnał) | 4 kV |
| Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia III/3 (sygnał) | 4 kV |
| Rezystancja powierzchniowa (sygnał) | ≤5 mΩ |
| Odstęp izolacyjny, min. (sygnał) | 5,4 mm |
| Odstęp izolacyjny powietrzny, min. (sygnał) | 4 mm |
| Długość kołka lutowniczego (sygnał) | 3,2 mm |
| Wymiary kołka lutowniczego (sygnał) | 1,0 x 1,0 mm |
| Tolerancja średnicy oczka lutowniczego (sygnał) | + 0,1 mm |
| Średnica oczka lutowniczego (sygnał) | 1,4 mm |
| Średnica zewnętrzna pola lutowniczego (sygnał) | 2,3 mm |
| Średnica otworu w szablonie (sygnał) | 2,1 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255776) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078341) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-03-01 |
| ECLASS 13.0 | 27-46-03-01 |
| ECLASS 14.0 | 27-46-03-01 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
