BVF 7.62HP/03/180MSF3 SN BK BX

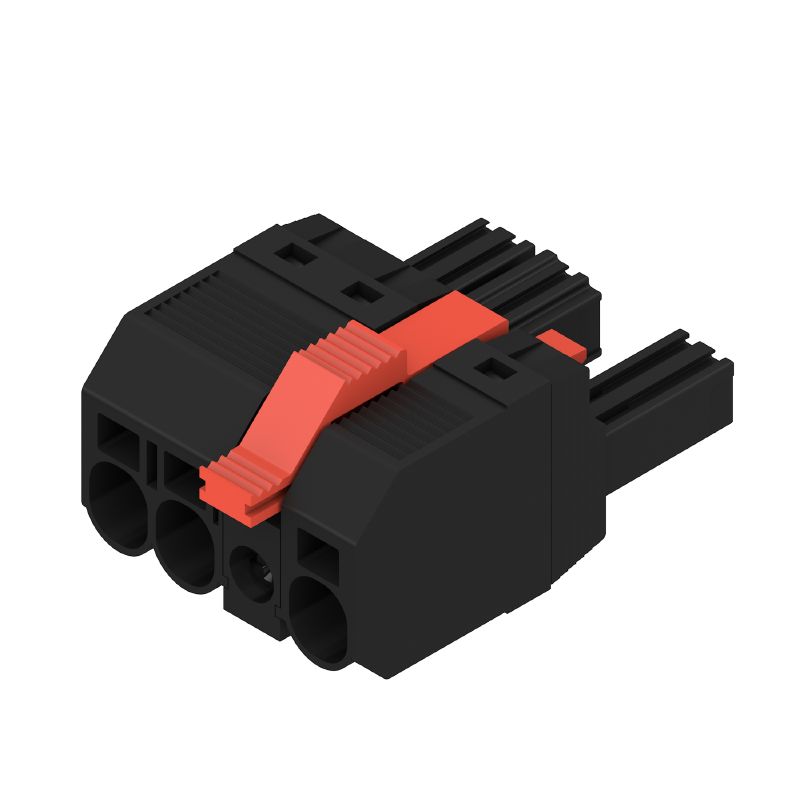

Obrázek výrobku
BVF 7.62HP/03/180MSF3 SN BK BX

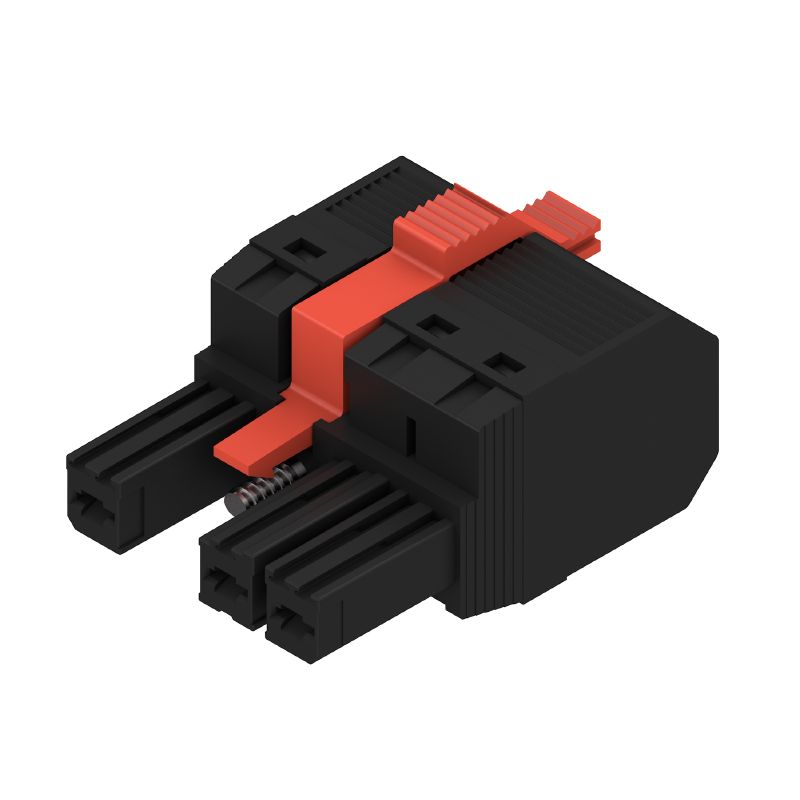

Obrázek výrobku
BVF 7.62HP/03/180MSF3 SN BK BX
Dimensional drawing
Podobné ilustraci
BVF 7.62HP/03/180MSF3 SN BK BX
Connection diagram
BVF 7.62HP/03/180MSF3 SN BK BX
Graph
BVF 7.62HP/03/180MSF3 SN BK BX
Graph
BVF 7.62HP/03/180MSF3 SN BK BX
Graph
Installation without tools
Outlet direction: 90° und 180°
BVF 7.62HP/03/180MSF3 SN BK BX
Výhoda produktu
Installation without tools
Outlet direction: 90° und 180°

BVF 7.62HP/03/180MSF3 SN BK BX

PCB plug-in connector, female plug, 7.62 mm, Number of poles: 3, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box

Art.-Nr. 1060650000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Gegenstücke 2 Verwandte Artikel 10
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Przewody pasujące do złącza Rated data acc. to IEC Dane znamionowe wg CSA Rated data acc. to UL 1059 Opakowanie Типовые испытания Ważna informacja Классификации

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

General ordering data

버전
PCB plug-in connector, female plug, 7.62 mm, Number of poles: 3, 180°, PUSH IN without actuator, Tension-clamp connection, Clamping range, max. : 10 mm², Box
주문 번호
1060650000
유형
BVF 7.62HP/03/180MSF3 SN BK BX
GTIN(EAN)
4032248809592
수량
50 items
Product data
IEC: 1000 V / 57 A / 0.5 - 10 mm²
UL: 600 V / 39 A / AWG 24 - AWG 8
Packaging
Box

Dimensions and weights

깊이
47.7 mm
깊이 (인치)
1.878 inch
높이
22.9 mm
Высота (в дюймах)
0.902 inch
순중량
21.2 g

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
Нет SVHC выше 0,1 wt%

System Parameters

제품군
OMNIMATE Power - series BV/SV 7.62HP
결선 유형
Przyłącze pola
와이어 결선 방식
PUSH IN без исполнительного устройства
Пружинное соединение
피치(mm)(P)
7.62 mm
피치(인치)(P)
0.3 "
도체 아웃렛 방향
180°
극 수
3
L1(mm)
22.86 mm
L1(인치)
0.9 "
행 수
1
핀 시리즈 수량
1
정격 단면적
6 mm²
DIN VDE 57 106에 따른 터치 안전 보호
fingersicher
DIN VDE 0470에 따른 터치 안전 보호
IP 20
Schutzart
IP20
볼륨 저항
4,50 mΩ
코딩 가능
Ja
Abisolierlänge
12 mm
스크루 플랜지용 조임 토크, 최소
0.2 Nm
스크루 플랜지용 조임 토크, 최대
0.3 Nm
Schraubendreherklinge
0,6 x 3,5
Steckzyklen
25
Steckkraft/Pol, max.
17 N
Ziehkraft/Pol, max.
15 N

Material data

절연재
PA GF
컬러 코드
czarny
컬러 차트(유사)
RAL 9011
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 500
UL 94 flammability rating
V-0
접점 재질
Cu-leg
접점 표면
verzinnt
플러그 접점의 레이어 구조
6...8 µm Sn glanz
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
125 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
125 °C

Przewody pasujące do złącza

클램프 범위, 최소
0.5 mm²
클램프 범위, 최대
10 mm²
단선, 최소 H05(07) V-U
0.5 mm²
단선, 최대 H05(07) V-U
10 mm²
stranded, 최대 H07V-R
10 mm²
연선, 최소 H05(07) V-K
0.5 mm²
연선, 최대 H05(07) V-K
10 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
6 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.5 mm²
페럴 포함, DIN 46228 pt 1, 최대
10 mm²
클램프형 도체
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0.5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      0409500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0.75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9025910000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        15 mm
    • Empfohlene Aderendhülse:
      9025930000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1.5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9004060000
    • Abisolierlänge:
      • nominal:
        15 mm
    • Empfohlene Aderendhülse:
      9019140000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2.5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0186100000
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9019170000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0244100000
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      9019200000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0191900000
    • Abisolierlänge:
      • nominal:
        14 mm
    • Empfohlene Aderendhülse:
      0533500000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0282900000
참조 텍스트
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
57 A
정격 전류, 최대 극 수(Tu=20°C)
51 A
정격 전류, 극 수(Tu=40°C)
57 A
정격 전류, 최대 극 수(Tu=40°C)
45 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
800 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
8 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
8 kV
단시간 내전류 저항
3 x 1s mit 420 A
연면거리, 분
12.7 mm
최소간격, 분
10.4 mm

Dane znamionowe wg CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
600 V
정격 전압(사용 그룹 C / CSA)
600 V
정격 전압(사용 그룹 D / CSA)
600 V
정격 전류(사용 그룹 B / CSA)
33 A
정격 전류(사용 그룹 C / CSA)
33 A
정격 전류(사용 그룹 D / CSA)
5 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 8
승인값 참조
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Rated data acc. to UL 1059

협회(cURus)
CURUS
인증 번호(cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
600 V
정격 전압(사용 그룹 C / UL 1059)
600 V
정격 전압(사용 그룹 D / UL 1059)
600 V
정격 전류(사용 그룹 B / UL 1059)
39 A
정격 전류(사용 그룹 C / UL 1059)
39 A
정격 전류(사용 그룹 D / UL 1059)
5 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 8
승인값 참조
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Opakowanie

패키징
skrzynia
VPE 길이
352 mm
VPE 폭
137 mm
VPE 높이
61 mm

Типовые испытания

테스트: 표시 내구성
  • Стандарт:
    DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, обозначение типа, шаг
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
테스트: 접속 오류(비호환성)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    180° vridning utan kodningselement
  • Utvärdering:
    godkänd
테스트: 클램프 사용 가능한 단면
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 04.08
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
    • Typ av ledare och för ledararea:
      massiv 6 mm²
    • Typ av ledare och för ledararea:
      flertrådig 6 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
    • Typ av ledare och för ledararea:
      AWG 20/1
    • Typ av ledare och för ledararea:
      AWG 20/19
  • Utvärdering:
    godkänd
  • Krav:
    1,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U6
    • Typ av ledare och för ledararea:
      H07V-K6
    • Typ av ledare och för ledararea:
      AWG 10/1
    • Typ av ledare och för ledararea:
      AWG 10/19
  • Utvärdering:
    godkänd
풀아웃 테스트
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
    • Type of conductor and conductor cross-section:
      AWG 20/1
    • Type of conductor and conductor cross-section:
      AWG 20/19
  • Evaluation:
    passed
  • Requirement:
    ≥80 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U6
    • Type of conductor and conductor cross-section:
      H07V-K6
    • Type of conductor and conductor cross-section:
      AWG 10/1
    • Type of conductor and conductor cross-section:
      AWG 10/19
  • Evaluation:
    passed

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
참고 사항

• Ytterligare varianter vid förfrågan
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
