Eigenschaften

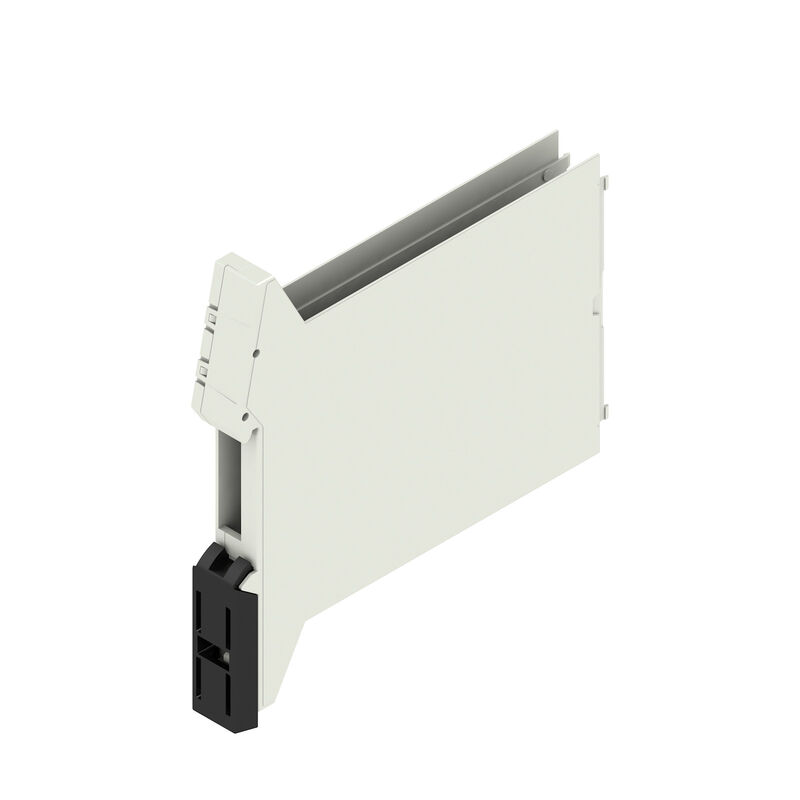

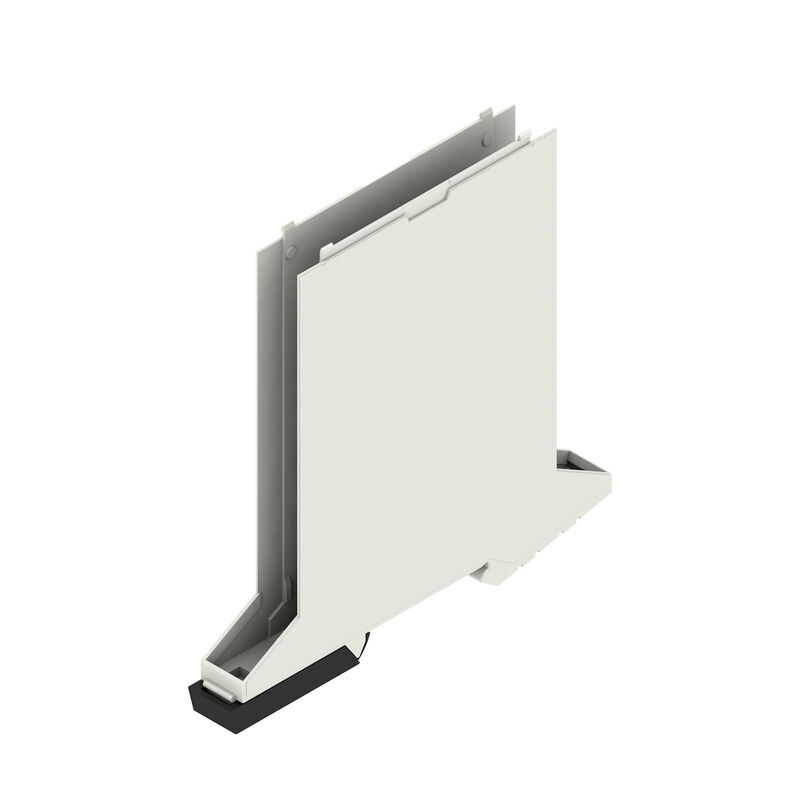

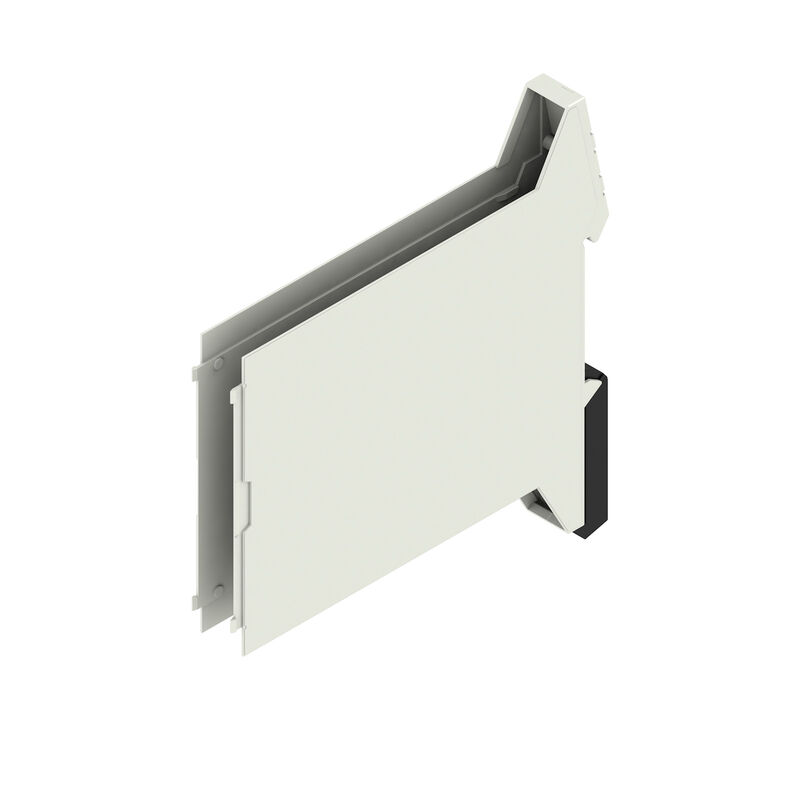

| Ausfuehrung | Modular Gehäuse, OMNIMATE Housing - Serie CH20M lichtgrau, Basiselement, Aussparung im Rastfußbereich für BUS-Kontakt, Breite: 12.5 mm |
| Best.-Nr. | 1310520000 |
| Art | CH20M12 B BUS LGY/BK 2018 |
| GTIN (EAN) | 4050118112597 |
| VPE | 14 Stück |
| Tiefe | 107,4 mm |
| Tiefe (inch) | 4,228 inch |
| Höhe | 109,2 mm |
| Höhe (inch) | 4,299 inch |
| Breite | 12,5 mm |
| Breite (inch) | 0,492 inch |
| Nettogewicht | 30,786 g |
| Einsatztemperaturbereich | -40 °C...120 °C |
| Feuchtigkeit | 5...93 % rel. Feuchte, Tu = 40 °C, keine Betauung |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Isolierstoff | PA 66 GF 30 |
| Isolierstoffgruppe | I |
| Kriechstromfestigkeit (CTI) | 600 ≤ CTI |
| Farbe | lichtgrau |
| Farbtabelle (ähnlich) | RAL 7035 |
| Schutzart | IP20 im verbauten Zustand |
| Tragschiene | TS 35 |
| Vergießbarkeit | Nein |
| Anzahl Steckplätze für Buchsenstecker der assemblierten Gesamtbaugruppe, max. | 6 |
| Leiterplattenanzahl, max. | 1 |
| Anzahl Anschlussebenen max. | 3 |
| Polzahl, max. | 12 |
| Höhe der Komponenten auf der Leiterplatte, max. | 6,1 mm |
| Leiterplattenbestückung | beidseitig |
| Entsprechend Norm | DIN EN 61373:1999 (Schock und Vibration) |
| Prüfbedingungen |
fünf Gehäuse in Reihe montiert
100g zusätzliches Gewicht auf der Leiterkarte |
| Geprüfte Achsen |
X
Y Z |
| Schockprüfung |
|
| Vibrationsprüfung |
|
| Thermische Prüfungen |
|
| Anzahl Anschlussebenen max. | 3 |
| Aussparung im Rastfußbereich als Vorbereitung für |
BUS-Kontakt
Kontakt nicht inbegriffen! |
| Farbe Rastfuß | schwarz |
| Leiterplattenstärke | 1,6 mm |
| Toleranz der Leiterplattenkontur | ±0,1 mm |
| Toleranz der Leiterplattenstärke | ±0,15 mm |
| Alternative Farben | Mehr auf Anfrage |
| Bearbeitungsmöglichkeiten | Laserbearbeitung |
| Kundenspezifische Beschriftung möglich | Ja |
| Kundenspezifischer Bestellprozess | Siehe Anleitung unter "Downloads" |
| Produkthinweis | Leiterplattenkontur, Sperrzonen, sowie weitere Informationen für das Eindesignen der Leiterplatte sind in der Kategorie Anschlusstechnik bei den zugehörigen Stiftleisten in den Downloads zu finden. |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54103)
[CAD data -- PCB_position_50880_LP-POSITION_12MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188760) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1310520000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1310520000) |
| Anwenderdokumentation |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Konform |
