LST 14a 9EEG Relaisblock Theben STB

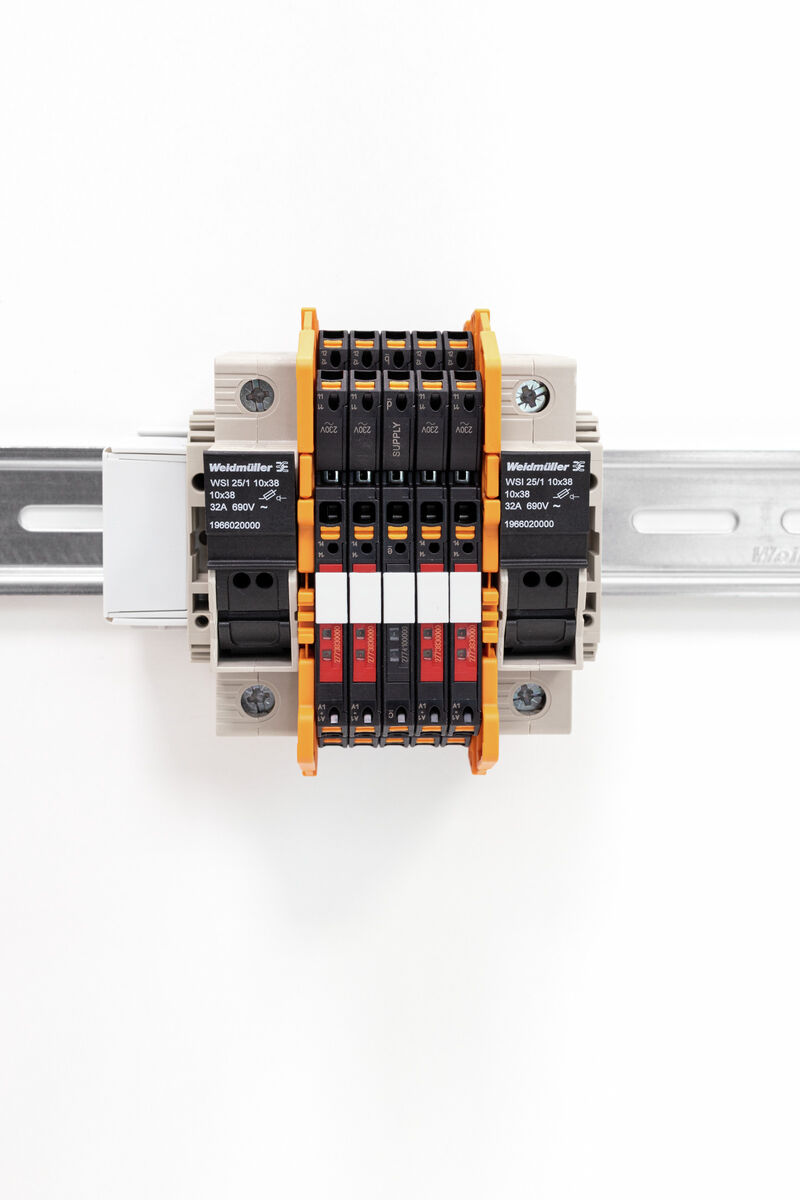

Produktbild
LST 14a 9EEG Relaisblock Theben STB

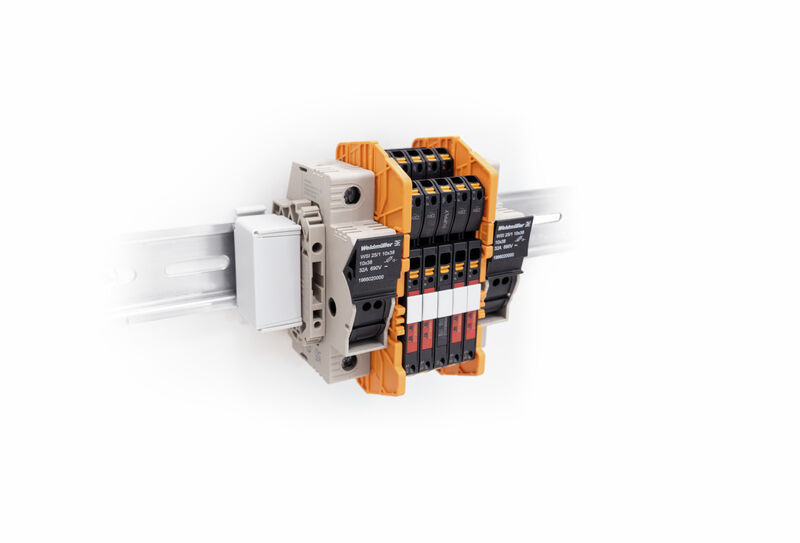

Produktbild
LST 14a 9EEG Relaisblock Theben STB

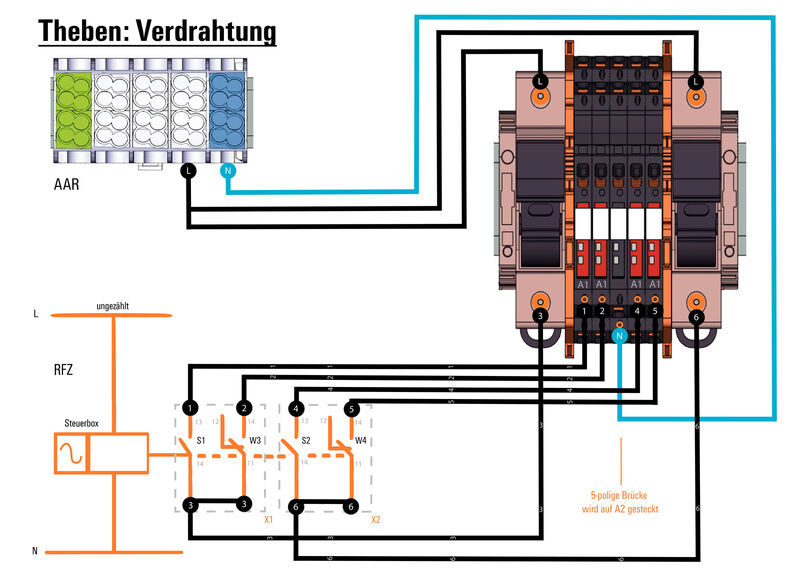

Beschaltung

LST 14a 9EEG Relaisblock Theben STB

TERMSERIES-compact, Anzahl Kontakte: 4, Wechsler, Nennsteuerspannung: 230 V AC ±10 %, PUSH IN, Schraubanschluss, Prüftaste vorhanden: Nein

Référence produit 8000166486
Fiche technique Produkt Downloads
Accesorios 5 Piezas sueltas 8 Productos relacionados 2
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Lastseite Allgemeine Daten Isolationskoordination Anschlussdaten Klassifikationen

Allgemeine Bestelldaten

Ausfuehrung
TERMSERIES-compact, Anzahl Kontakte: 4, Wechsler, Nennsteuerspannung: 230 V AC ±10 %, PUSH IN, Schraubanschluss, Prüftaste vorhanden: Nein
Best.-Nr.
8000166486
Art
LST 14a 9EEG Relaisblock Theben STB
GTIN (EAN)
4099987666343
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
533 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-40 °C…60 °C
Feuchtigkeit
5...85 % rel. Feuchte, Tu = 40 °C, keine Betauung

Lastseite

Kontaktausführung
4 Wechsler

Allgemeine Daten

Einsatzhöhe
≤ 2000 m
über N.N.
Tragschiene
TS 35
Prüftaste vorhanden
Nein
Mechanische Schaltstellungsanzeige
Nein

Isolationskoordination

Bemessungsspannung
300 V
Schutzart
IP20

Anschlussdaten

Leiteranschlusstechnik
PUSH IN
Schraubanschluss
Abisolierlänge Bemessungsanschluss
9 mm
Klemmbereich, min.
0,14 mm²
Klemmbereich, max.
25 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 4
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
25 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, min.
0,35 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
25 mm²
Klingenmaß
0,6 x 3,5 mm

Klassifikationen

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
