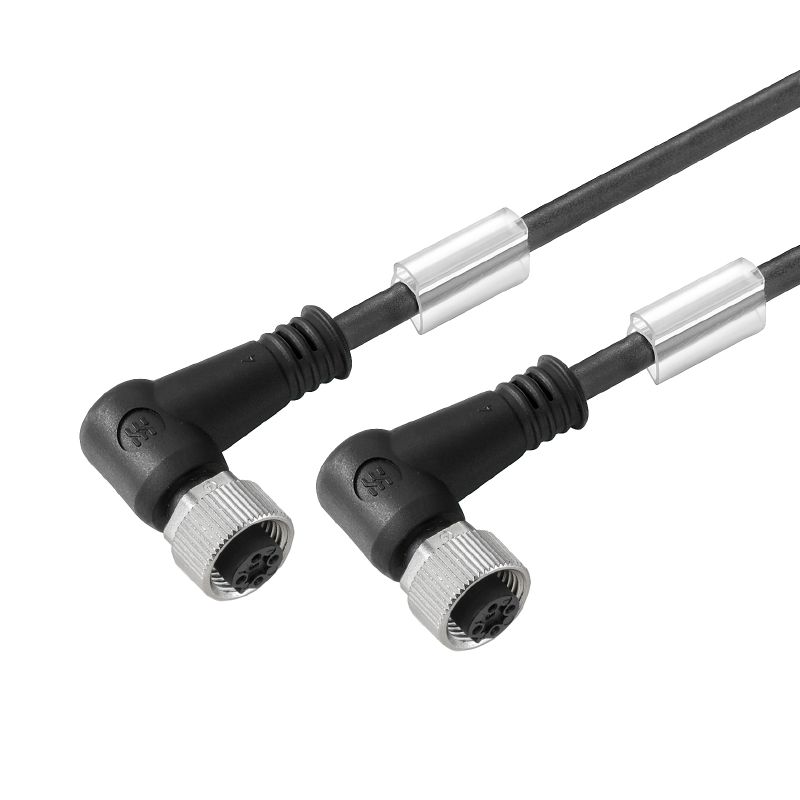

SAIL-M12BWM12W-4-8.0U
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 4, 8 m, Buchse, gewinkelt - Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Art.-Nr.
1009220800
Eigenschaften
| Ausfuehrung | Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 4, 8 m, Buchse, gewinkelt - Buchse, gewinkelt, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein |
| Best.-Nr. | 1009220800 |
| Art | SAIL-M12BWM12W-4-8.0U |
| GTIN (EAN) | 4032248713219 |
| VPE | 1 Stück |
| Nettogewicht | 193,6 g |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Ader nach UL AWM style | 10493 (80 °C / 300 V) |
| Aderquerschnitt | 0,34 mm² |
| Außendurchmesser | 4.7 mm ± 0.2 mm |
| Beschleunigung | 5 m/s² |
| Biegeradius min., bewegt | 10 x Kabeldurchmesser |
| Biegeradius, min., fest verlegt | 5 x Kabeldurchmesser |
| Biegezyklen | 12 Mio. |
| Biegezyklen bei Torsionsbeanspruchung | > 5 Mio. |
| Farbcodierung |
braun
weiß blau schwarz |
| Flammwidrigkeit |
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2 |
| Geschirmt | Nein |
| Geschwindigkeit | 5 m/s |
| Halogene | Nein |
| Hydrolyse- und mikrobenbeständig | Ja |
| Isolation | PP |
| Kabellänge | 8 m |
| Konfigurierbare Kabellänge | Nein |
| LABS-frei | Ja |
| Mantel nach UL AWM style | 20549 (80 °C / 300 V) |
| Mantelfarbe | schwarz |
| Mantelmaterial | PUR |
| Polzahl | 4 |
| Schleppkettentauglichkeit | Ja |
| Schweißfunkenbeständigkeit | Nein |
| Schweißperlenfest | Nein |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -25...80 °C |
| Temperaturbereich, fest verlegt | -40...80 °C |
| Torsionsfestigkeit | 360 °/m |
| Torsionslänge | 1 m |
| Ölbeständigkeit | gemäß IEC 60811:404 |
| Anschlussgewinde | M12 / M12 |
| Anzugsdrehmoment | M12: 0,8 - 1,2 Nm |
| Ausführung | Buchse, gewinkelt - Buchse, gewinkelt |
| Codierung | A-codiert |
| gebrückt | Nein |
| Gehäusebasismaterial | PUR |
| Isolationswiderstand | 108 Ω |
| Kontaktoberfläche | vergoldet |
| LED | Nein |
| Material Gewindering | Zinkdruckguss |
| Nennspannung | 250 V |
| Nennstrom | 4 A |
| Schutzart |
IP65
IP66 IP67 IP68 im verschraubten Zustand IP69 |
| Steckzyklen | ≥ 100 |
| Temperaturbereich Gehäuse | -25…+85 °C |
| Verschmutzungsgrad | 3 |
| Isolationswiderstand | 108 Ω |
| Nennspannung | 250 V |
| Steckverbinder Norm | IEC 61076-2-101 |
| Zertifikat-Nr. (cULus) | E307231 |
| Steckverbinder Norm | IEC 61076-2-101 |
| Stecker links | M12, A-codiert, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff |
| Stecker rechts | M12, A-codiert, IP69, Buchsenkontakt, gewinkelt 90°, Kunststoff |
| Produktabbildung-03 | [MAM_Cumulus:15350](null) |
| Bildüberschrift-03 | Maßzeichnung |
| Bildunterschrift-03 | Angled socket |
| Produktabbildung-04 | [MAM_Cumulus:15350](null) |
| Bildüberschrift-04 | Maßzeichnung |
| Bildunterschrift-04 | Angled socket |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1009220800) |
| Produktänderungsmitteilung |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Zulassungen |   |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E307231 |
