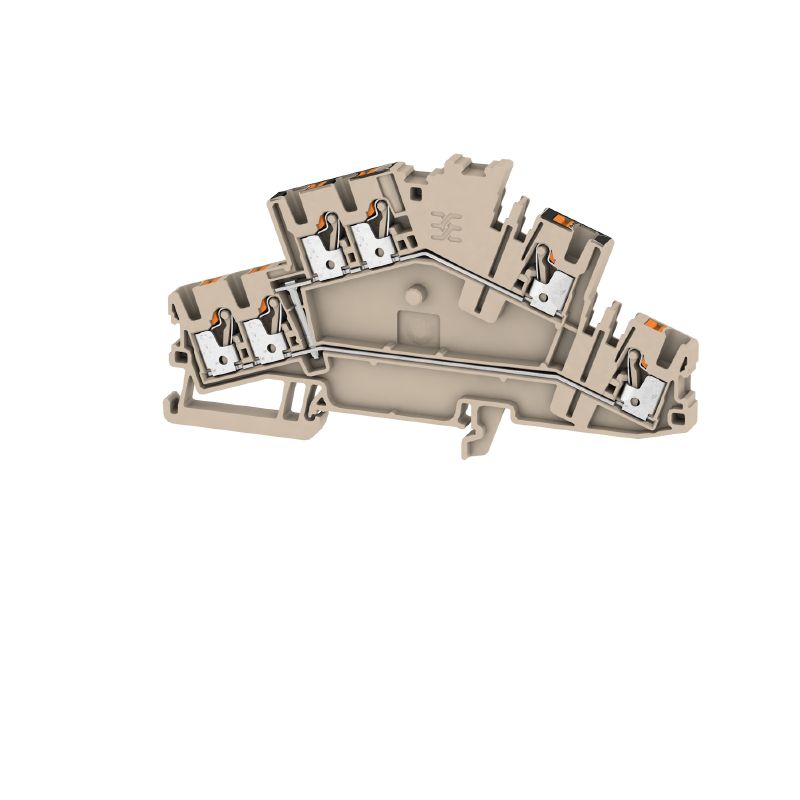

Feed-through terminal, Double-tier terminal, PUSH IN, 2.5 mm², 800 V, 22 A, dark beige

Product ID 2531310000
Openen in configurator
Gegevensblad downloaden Engineeringondersteuning Productdownloads
Toebehoren 87 Verwante producten 1069
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance dane tworzywa Dane znamionowe IECEx/ATEX System specifications dalsze dane techniczne Conductors for clamping (additional connection) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne Märkdata dane znamionowe wg UL Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693
Nr certyfikatu (cURusEX)
E184763

General ordering data

Версия
Feed-through terminal, Double-tier terminal, PUSH IN, 2.5 mm², 800 V, 22 A, dark beige
Заказ №
2531310000
Typ
A2T 2.5 3C VL
GTIN (EAN)
4050118541724
Ilość
50 items

Dimensions and weights

Глубина
64 mm
Depth (inches)
2,52 inch
Depth including DIN rail
64,5 mm
Height
114,5 mm
Height (inches)
4,508 inch
Ширина
5,1 mm
Width (inches)
0,201 inch
Masa netto
19,146 g

Temperatures

Storage temperature
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

dane tworzywa

Materiał podstawowy
Wemid
Barwny
dark beige
kolor elementów uruchamiających
orange
Klasa palności wg UL 94
V-0

Dane znamionowe IECEx/ATEX

nr certyfikatu (ATEX)
TUEV16ATEX7909U
Nr certyfikatu (IECEX)
IECEXTUR16.0036U
Napięcie maks. (ATEX)
550 V
Prąd (ATEX)
20 A
Maks. przekrój przewodu (ATEX)
2.5 mm²
Napięcie maks. (IECEX)
550 V
Current (IECEX)
20 A
Maks. przekrój przewodu (IECEX)
2.5 mm²
Oznakowanie EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

niezbędna płyta zamykająca
Yes
Liczba potencjałów
1
liczba poziomów
2
Number of clamping points per level
3
poziomy wewnętrznie zmostkowane
Yes
Przyłącze PE
No
Szyna montażowa
TS 35
Funkcja N
No
Funkcja PE
No
Funkcja PEN
No

dalsze dane techniczne

otwarte strony
z prawej strony
rodzaj montażu
TS 35
Rodzaj zamocowania
Snap-on
wersja przetestowana pod kątem eksplozji
아니요
Wskazówka montażowa
Guida di supporto
z czopem zatrzaskowym
Nie
zatrzaskowe
Nie

Conductors for clamping (additional connection)

Rodzaj przyłącza, kolejne przyłącze
PUSH IN

przewody zaciskane (złącze wymiarowane)

bliźniacza tulejka kablowa, maks.
0,75 mm²
bliźniacza tulejka kablowa, min.
0,5 mm²
Długość odizolowania
10 mm
Długość rurki dla okucia z zakończeniem kablowym bez kołnierza z tworzywa sztucznego DIN 46228/1
  • Długość rurki:
    • znamionowy:
      5 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,25 mm²
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      10 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      7 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1,5 mm²
    • maks.:
      4 mm²
Długość rurki dla okucia z zakończeniem kablowym z kołnierzem z tworzywa sztucznego DIN 46228/4
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      8 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,14 mm²
    • maks.:
      0,34 mm²
  • Długość rurki:
    • min.:
      6 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • min.:
      8 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      1,5 mm²
    • maks.:
      2,5 mm²
Długość rurki dla podwójnej końcówki tulejkowej
  • Długość rurki:
    • min.:
      8 mm
    • maks.:
      12 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      0,75 mm²
kierunek podłączenia
u góry
liczba przyłączeń
6
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
4 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,5 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Rodzaj przyłącza
PUSH IN
Rodzaj przyłącza 2
PUSH IN
sprawdzian trzpieniowy wg 60 947-1
A3
Wielkość ostrza
0.6 x 3.5 mm
Zakres zaciskania, maks.
4 mm²
Zakres zaciskania, min.
0,14 mm²

dane znamionowe wg CSA

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
28 AWG
Napięcie rozm. C (CSA)
300 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
227442-80219640
Prąd Gr C (CSA)
20 A
Prąd Gr D (CSA)
5 A

Informacje ogólne

Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Szyna montażowa
TS 35
Wskazówka montażowa
Sín

Märkdata

Przekrój pomiarowy
2,5 mm²
Napięcie znamionowe
800 V
Znamionowe napięcie stałe
800 V
Znamionowe natężenie prądu
22 A
Prąd przy maksymalnym oprzewodowaniu
22 A
Normy
IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
1,33 mΩ
Znamionowe napięcie udarowe
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (cURus)
300 V
Napięcie rozm. C (cURus)
300 V
Napięcie rozm. D (cURus)
600 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
20 A
Prąd rozm. C (cURus)
20 A
Prąd rozm. D (cURus)
5 A
Wielkość przewodu Factory wiring max (cURus)
12 AWG
Wielkość przewodu Factory wiring min (cURus)
28 AWG
Wielkość przewodu Field wiring max (cURus)
12 AWG
Wielkość przewodu Field wiring min (cURus)
28 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
