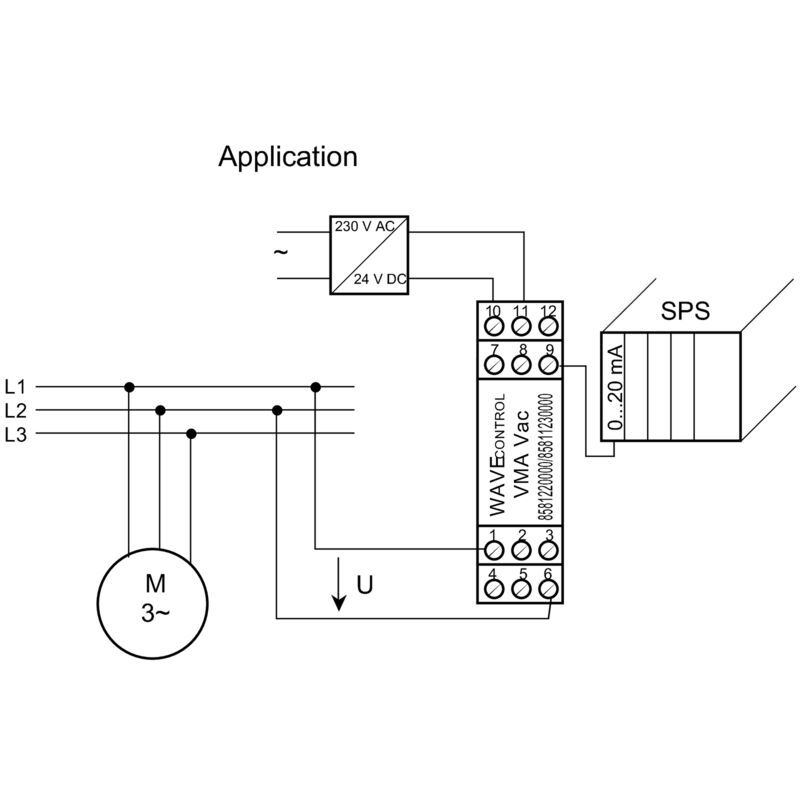

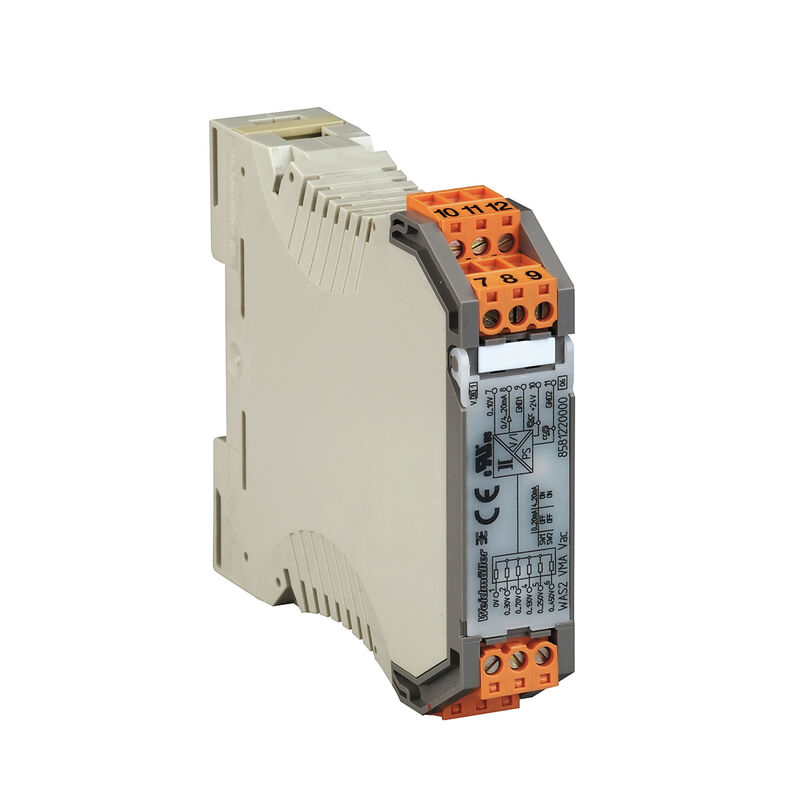

WAZ2 VMA V AC
WAZ2 VMA V AC

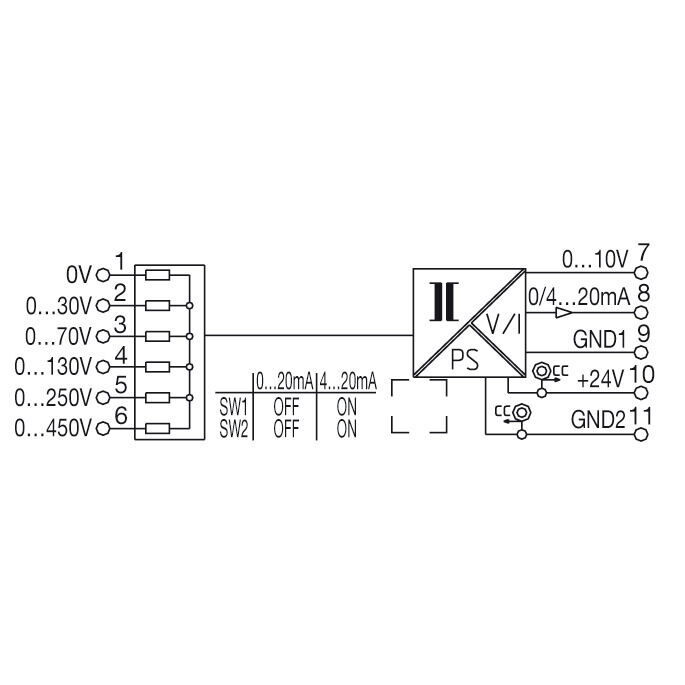

Schaltsymbol
WAZ2 VMA V AC

WAZ2 VMA V AC

Dieses Produkt ist nicht mehr verfügbar.

Produktalternative: 7760054360

Eingang : 0…440 V AC, Ausgang : analog V / mA

Art.-Nr. 8581230000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Ausfallwahrscheinlichkeit Umweltanforderungen Eingang Schnittstelle 2 Ausgang Allgemeine Angaben Isolationskoordination Anschlussdaten Wichtiger Hinweis Klassifikationen Ausschreibungstexte

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197

Allgemeine Bestelldaten

Ausfuehrung
Eingang : 0…440 V AC, Ausgang : analog V / mA
Best.-Nr.
8581230000
Art
WAZ2 VMA V AC
GTIN (EAN)
4032248234639
VPE
1 Stück
Lieferstatus
Abgekündigt
Datum der letzten Bestellung
/Date(1672441200000)/
Produktalternative
[7760054360](~/p/7760054360)

Abmessungen und Gewichte

Tiefe
112,4 mm
Tiefe (inch)
4,425 inch
Breite
22,5 mm
Breite (inch)
0,886 inch
Länge
92,4 mm
Länge (inch)
3,638 inch
Nettogewicht
179 g

Temperaturen

Lagertemperatur
-20 °C...70 °C
Betriebstemperatur
0 °C...50

Ausfallwahrscheinlichkeit

MTTF
371 a

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
94561991-a963-4084-a5f3-dfa3a5c2a27e

Eingang

Anzahl Eingänge
1
Eingangsfrequenz
40...400 Hz sinus
Eingangsmessbereich
0…30 V AC
0…70 V AC
0…130 V AC
0…250 V AC
0…450 V AC
Eingangswiderstand Spannung
30 kΩ / 70 kΩ / 130 kΩ / 250 kΩ / 450 kΩ
max. Spannung
45 / 100 / 180 / 270 / 475 V AC (kurzzeitig)

Schnittstelle 2

Statusanzeige
LED grün

Ausgang

Anzahl der Ausgänge
1
Ausgangsspannung, Bemerkung
0...10 V
Ausgangsstrom
0(4)...20 mA
Lastwiderstand / Strom
≤ 600 Ω
Lastwiderstand Spannung
≥ 1 kΩ
Offsetspannung
max. 0,02 V
Offsetstrom
max. 40 µA

Allgemeine Angaben

Genauigkeit
1,3 % (40...60 Hz) typ. 1 %; 2% (70...400 Hz) typ. 1,5 %
Konfiguration
DIP-Schalter
Sprungantwortzeit
< 300 ms
Statusanzeige
LED grün
Stromaufnahme
40...30...24 mA @ IOUT =20 mA
Temperaturkoeffizient
≤ 250 ppm/K
Tragschiene
TS 35
Versorgungsspannung
24 V DC ± 25 %

Isolationskoordination

Bemessungsspannung
Versorgung/Ausgang: 300 V
Eingang/Ausgang, Versorgung/Ausgang: 600 V
EMV-Normen
EN 61000-2-6
EN 61000-6
EN 61326
Galvanische Trennung
3-Wege-Trenner
Isolationsspannung
4 kVeff / 5 s
Isolationsspannung Ein- bzw. Ausgang/Versorgung
Eingang/Versorgung: 4 kVeff / 5 s; Ausgang/Versorgung: 2 kVeff / 5 s
Stehstoßspannung
Versorgung⁄Ausgang: 4 kV; Eingang⁄Ausgang, Versorgung⁄Eingang: 6 kV
Verschmutzungsgrad
2
Überspannungskategorie
III

Anschlussdaten

Anschlussart
Zugfederanschluss
Klemmbereich, Bemessungsanschluss
1,5 mm²
Klemmbereich, min.
0,5 mm²
Klemmbereich, max.
2,5 mm²

Wichtiger Hinweis

Produkthinweis
Dieses Produkt wird in Kürze durch ein Nachfolgeprodukt ersetzt.
Bitte nicht mehr für Neuanlagen einsetzen. Kontaktieren Sie unseren technischen Support.

Klassifikationen

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20

Ausschreibungstexte

Ausschreibungstext lang

Überwachungsbaustein für AC  Spannungen bis 450 V mit Normsignalausgang
und galvanischer Trennung
Spannungsüberwachungsbaustein in 22,5 mm Baubreite zur Erfassung von 50/ 60 Hz AC
Spannungen 0...30 V / 0...70 V / 0...130 V / 0...250 V / 0...450 V.  Ausgangsgsseitig stehen
genormte analoge Strom- / Spannungssignale zur Verfügung.
Der Baustein ist mit 4 kV vollständig 3- Wege getrennt und wird mit 24 VDC extern versorgt.

Anreihgehäuse für TS35 Tragschienenmontage
Abmaße: L/B/H 92,4/ 22,5/ 112,4 mm
Zugfederanschlusstechnik / Nennquerschnitt 1,5 mm2
Schutzart: IP 20

Eingang                         0...30 V / 0...70 V / 0...130 V / 0...250 V / 0...450 V AC
                                      40...400 Hz sinus
Spannung Messkreis    max 475 V AC
Ausgang                       0(4)...20 mA / 0...10 V
Lastwiderstand            < 600 Ohm / Strom
                                     >1 kOhm / Spannung
Übertragungsfehler      < 1,3 % v. E.
Temperaturkoeffizient   250 ppm / K
Sprungantwortzeit        < 300 ms
Hilfsenergie                   24 VDC +/- 25 %
Umgebungs-
temperaturbereich         0 °C...+50 °C

Sichere Trennung          EN 50178, 3- Wege-Trennung bis 4 kV
Prüfspannung                4 kV / 5 s Eingang / Ausgang / Versorgung
Bemessungs-
spannung                      300 V AC/DC bei Überspannungskategorie III und Verschmutzungsgrad 2
Zulassungen                 cULus

Typ                                WAZ2 VMA V ac


Ausschreibungstext kurz

Überwachungsbaustein für AC  Spannungen bis 450 V mit Normsignalausgang
und galvanischer Trennung
Spannungsüberwachungsbaustein in 22,5 mm Baubreite zur Erfassung von 50/ 60 Hz AC
Spannungen 0...30 V / 0...70 V / 0...130 V / 0...250 V / 0...450 V.  Ausgangsgsseitig stehen
genormte analoge Strom- / Spannungssignale zur Verfügung.
Der Baustein ist mit 4 kV vollständig 3- Wege getrennt und wird mit 24 VDC extern versorgt.
