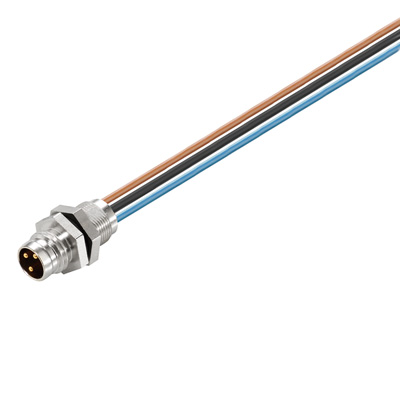

SAIE-M8S-3-0.5U-FP-M8
Abbildung ähnlich
SAIE-M8S-3-0.5U-FP-M8
Schaltbild
SAIE-M8S-3-0.5U-FP-M8
Polbild
Male

SAIE-M8S-3-0.5U-FP-M8

Einbaustecker, M8 Gewinde, Stift, gerade, Montagegewinde: M8, Polzahl: 3, Litzen-/Kabellänge: 0.5 m

Art.-Nr. 1078730000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 5
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Technische Daten Freikonfektionierbare Steckverbinder Normen Allgemeine Daten Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Einbaustecker, M8 Gewinde, Stift, gerade, Montagegewinde: M8, Polzahl: 3, Litzen-/Kabellänge: 0.5 m
Best.-Nr.
1078730000
Art
SAIE-M8S-3-0.5U-FP-M8
GTIN (EAN)
4032248840328
VPE
1  Stück

Abmessungen und Gewichte

Nettogewicht
10,5  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technische Daten Kabel

Aderquerschnitt
0,25  mm²
Farbcodierung
braun
blau
schwarz
Litzen-/Kabellänge
0,5  m
Polzahl
3

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
Stift
Codierung
keine
Gehäusebasismaterial
Messing
vernickelt
Kontaktoberfläche
vergoldet
Nennspannung
60  V
Nennstrom
4  A
Polzahl
3
Schutzart
IP67
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-30…+90 °C
Verschraubung
M 8

Normen

Steckverbinder Norm
IEC 61076-2-104

Allgemeine Daten

Aderquerschnitt
0,25  mm²
Anschluss 1
M8
Anschluss 2
Flying wires
Anschlussart
Stift
Anschlussgewinde
M8 Gewinde
Codierung
keine
Gehäusebasismaterial
Messing
vernickelt
Kontaktoberfläche
vergoldet
Leiteraußendurchmesser
-
Litzen-/Kabellänge
0,5  m
Montagegewinde
M8
Nennspannung
60  V
Nennspannung
60 V (3-polig) / 30 V (4-polig)
Nennstrom
4  A
Polzahl
3
Schutzart
IP67
im verschraubten Zustand
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-30…+90 °C
Verschraubung
M 8
Werkstoff
PVC

Klassifikationen

ETIM 6.0
EC002635
ETIM 7.0
EC003570
ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 9.0
27-44-01-03
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-03
ECLASS 11.0
27-44-01-03
ECLASS 12.0
27-44-01-03
ECLASS 13.0
27-44-01-03
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03
