Vlastnosti
| Verze | Konektor, 2.5 mm², 800 V, 24 A, Počet pólů: 5, Tmavě béžová, Modrá, Zelená |
| Objednací číslo | 1513780000 |

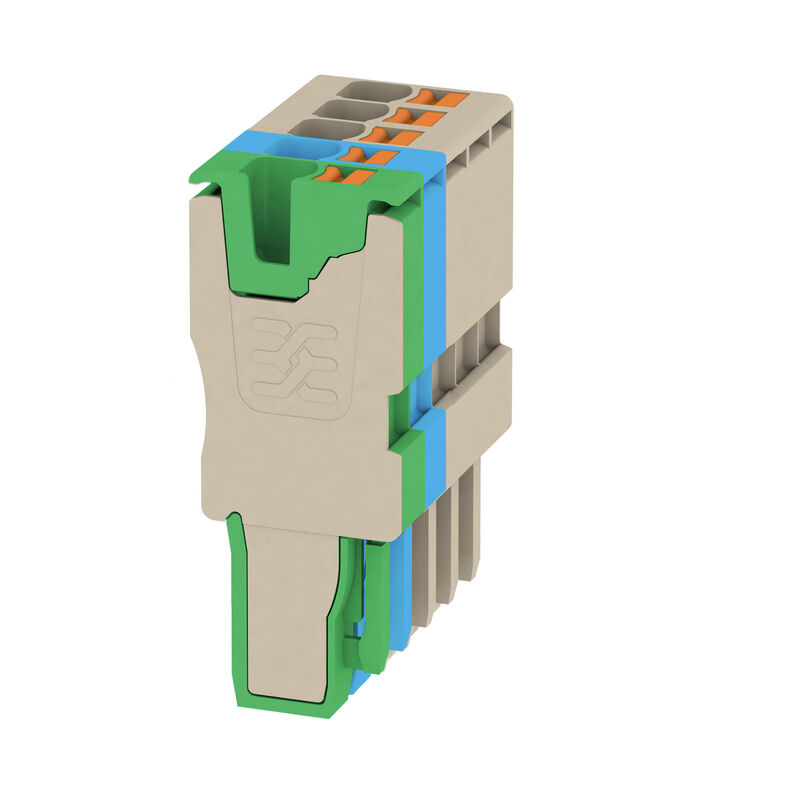

| Typ | APG 2.5/5-3BG-BL-GN |
| EAN | 4050118321357 |
| Množství | 25 ks |
| Hloubka | 42,5 mm |
| Hloubka (v palcích) | 1,673 inch |
| Výška | 16,5 mm |
| Výška (v palcích) | 0,65 inch |
| Šířka | 15,3 mm |
| Šířka (v palcích) | 0,602 inch |
| Čistá hmotnost | 16,63 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Materiál | Wemid |
| Barevný |
Tmavě béžová
Modrá Zelená |
| Klasifikace hořlavosti UL 94 | V-0 |
| Délka odizolování | 10 mm |
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 5 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 2,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 2,5 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | PUSH IN |
| Upínací rozsah, max. | 2,5 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 28 AWG |
| Velikost napětí B (CSA) | 600 V |
| Velikost napětí C (CSA) | 600 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 20 A |
| Velikost proudu C (CSA) | 20 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-70089609 |
| Počet pólů | 5 |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 800 V |
| Jmenovité DC napětí | 800 V |
| Jmenovitý proud | 24 A |
| Proud při maximu vodičů | 24 A |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 12 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 28 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 12 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 28 AWG |
| Velikost napětí B (cURus) | 600 V |
| Velikost napětí C (cURus) | 600 V |
| Velikost napětí D (cURus) | 600 V |
| Velikost proudu B (cURus) | 20 A |
| Velikost proudu C (cURus) | 20 A |
| Velikost proudu D (cURus) | 5 A |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61974) |
| Technické údaje | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1513780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1513780000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1513780000&norm=0) |
| Uživatelská dokumentace |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Schválení |      |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
