Vlastnosti

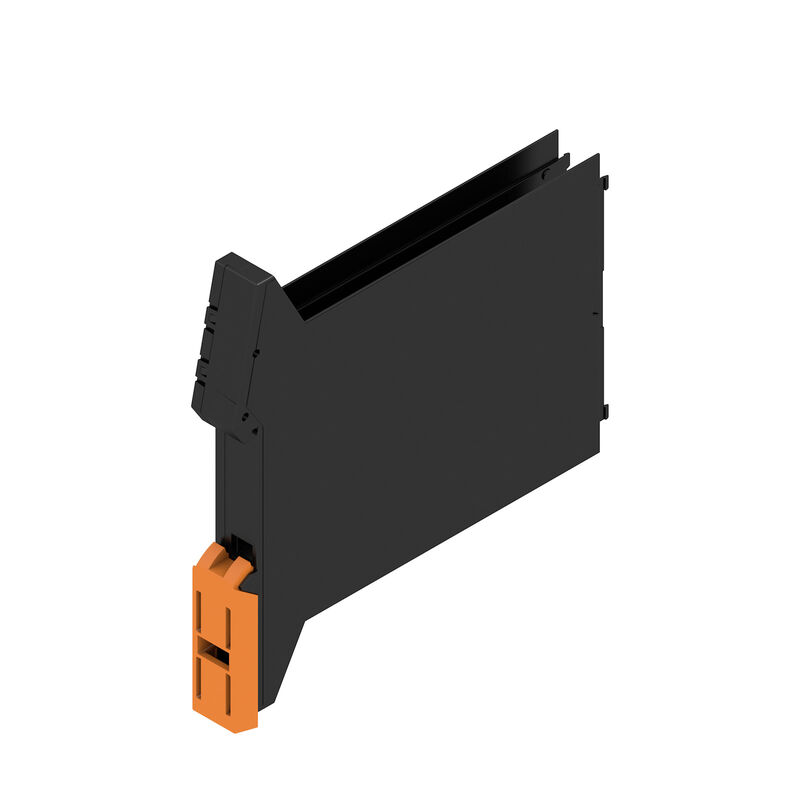

| Verze | Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Vyhloubení v oblasti patky pro kontakt s FE, Šířka: 12.5 mm |
| Objednací číslo | 1176990000 |
| Typ | CH20M12 B FE BK/OR 2010 |
| EAN | 4032248970476 |
| Množství | 14 ks |

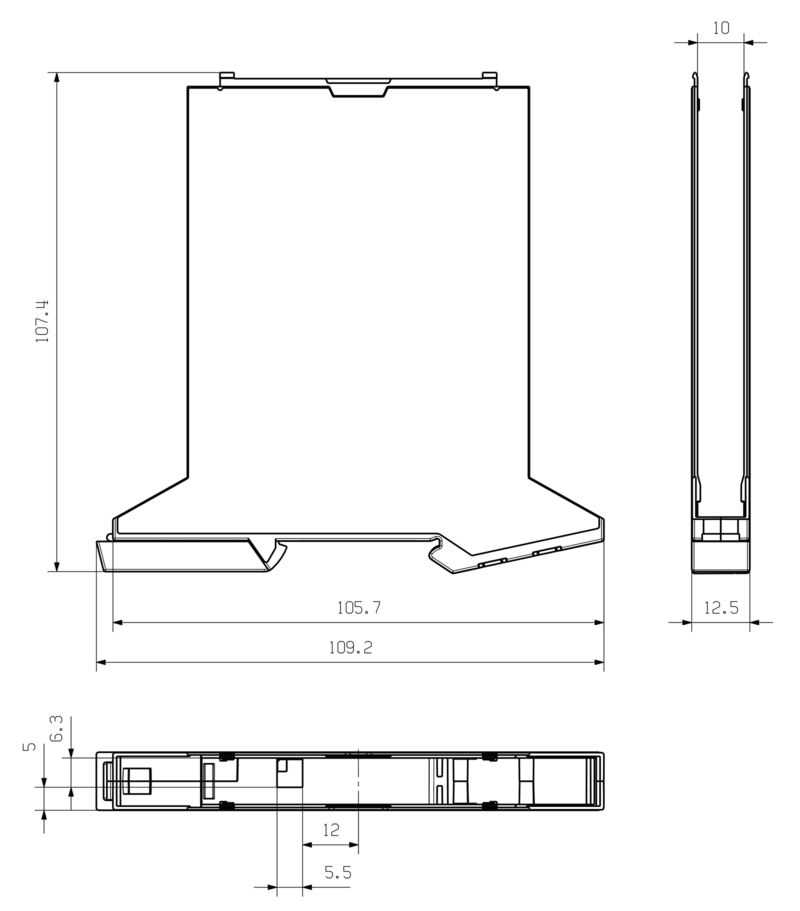

| Hloubka | 107,4 mm |
| Hloubka (v palcích) | 4,228 inch |
| Výška | 109,2 mm |
| Výška (v palcích) | 4,299 inch |
| Šířka | 12,5 mm |
| Šířka (v palcích) | 0,492 inch |
| Čistá hmotnost | 7,786 g |
| Rozsah provozní teploty | -40 °C...120 °C |
| Vlhkost | Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace |
| Izolační materiál | PA 66 GF 30 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Komparativní index sledování (CTI) | 600 ≤ CTI |
| Skupina izolačního materiálu | I |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Encapsulation option | Ne |
| Lišta | TS 35 |
| Stupeň krytí | IP20 v instalovaném stavu |
| Počet slotů pro zásuvky namontované sestavy, max. | 6 |
| Počet PCB, max. | 1 |
| Počet úrovní připojení, max. | 3 |
| Počet pólů, max. | 12 |
| Výška součástí na desce plošných spojů, max. | 6,1 mm |
| Typ sestavy desky plošných spojů | dvoustranný |
| Podle normy | DIN EN 61373:1999 (nárazy a vibrace) |
| Zkušební podmínky |
pět krytů instalovaných v řadě
dodatečná hmotnost 100 g na DPS |
| Osvědčené osy |
X
Y Z |
| Nárazový test |
|
| Vibrační test |
|
| Tepelné zkoušky |
|
| Barva připínací patky | Oranžová |
| Počet úrovní připojení, max. | 3 |
| Výřez v ploše připínací patky jako příprava pro |
FE kontakt
kontakt není součástí! |
| PCB thickness | 1,6 mm |
| Tolerance for the PCB shape | ±0.1 mm |
| Tolerance of circuit board thickness | ±0,15 mm |
| Možnosti zpracování | Zpracování laserem |
| Možná značení na míru | Ano |
| Proces objednávky specifický pro zákazníka | Viz pokyny pod zátěžemi |
| Informace o produktu | Tvary obvodových desek, zakázané zóny a další informace pro design obvodových desek je možné nalézt v kategorii technologie zapojování v odpovídajících záhlavích stažených souborů. |
| Technické údaje |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53881)
[CAD data -- PCB_position_50880_LP-POSITION_12MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188760) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1176990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1176990000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1176990000&norm=0) |
| Uživatelská dokumentace |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ROHS | Shoda |
