ENERGY METER 610-PB-24
ENERGY METER 610-PB-24
Maßzeichnung

ENERGY METER 610-PB-24

Leistungsmessung/-anzeige für 1-, 3- Phasennetz

Art.-Nr. 2540860000
Datenblatt herunterladen Engineering Support Software Support Produkt Downloads
Zubehör 3 Verwandte Artikel 18
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Messstromeingang Messspannungseingang Kommunikation Eingänge/Ausgänge Messdatenaufzeichnung Technische Daten Messung der Spannungsqualität Isolationskoordination Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
Leistungsmessung/-anzeige für 1-, 3- Phasennetz
Best.-Nr.
2540860000
Art

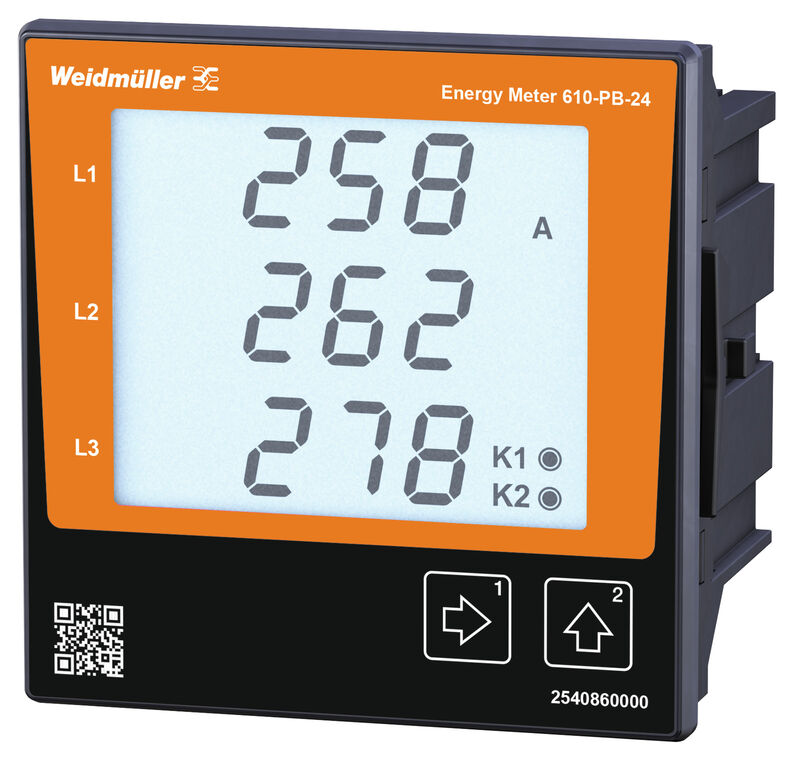

ENERGY METER 610-PB-24
GTIN (EAN)
4050118552980
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
65  mm
Tiefe (inch)
2,559  inch
Höhe
96  mm
Höhe (inch)
3,78  inch
Breite
96  mm
Breite (inch)
3,78  inch
Nettogewicht
250  g

Temperaturen

Lagertemperatur
-25 °C...70 °C
Feuchtigkeit bei Lagertemperatur
0...90 % RH
Betriebstemperatur
-10 °C...55 °C
Feuchtigkeit bei Betriebstemperatur
0...75 % RH

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Messstromeingang

Differenzstrommessung
Nein
Gehäusebasismaterial
Kunststoff
max. Strom
5000 A
Messgenauigkeit bei Strom
0,2  %
Oberschwingung je Ordnung / Strom
1.-40.
Strommesskanäle
4
Verzerrungsfaktor THD-I in %
Ja

Messspannungseingang

Dreileitersystem
Ja
Messbereich, Spannung L-L, AC
480 V
Messbereich, Spannung L-N, AC
277 V
Messgenauigkeit bei Spannung
0,2  %
Netzform
3 phase 4 wire (L1 + L2 + L3 + N)
3 phase 3 wire (L1 + L2 + L3)
Oberschwingung je Ordnung / Spannung
1.-40.
Quadranten
4
Verzerrungsfaktor THD-U in %
Ja
Vierleitersystem
Ja

Kommunikation

Schnittstelle
RS485: 9,6 – 115,2 kbps
Profibus DP
USB
Protokoll
Modbus RTU
Profibus DP V0

Eingänge/Ausgänge

Anzahl Digitale Eingänge
4
Anzahl Digitale Ausgänge
6
Anzahl Impulsausgänge
6
Temperatureingang
Nein

Messdatenaufzeichnung

Speicher Minimal- und Maximalwerte
Ja
Speichergröße
256  MB
Anzahl Speicherwerte
10.000  k
Update Intervall Register
200  ms
Speicheraufzeichnung Intervall min.
60  s
Software
ecoExplorer go®
Integrierte Logik
Ja

Technische Daten

Anzeige Überwachung (Monitor)
LCD
Ausführung
Leistungsmessung/-anzeige für 1-, 3- Phasennetz
max. Strom
5000 A
Montageart
Montage an der Frontblende
Schutzart
IP40
IP20
Normen
DIN EN 61326-1
IEC 61010-1
IEC 61010-2-030
Messbereich, Spannung L-N, AC
277 V
Messbereich, Spannung L-L, AC
480 V
Überspannungskategorie
300 V CAT III
Versorgungsspannung
24 - 90 V AC (50/60 Hz)
24 - 90 V DC
Versorgungsspannung
24 V
Dreileitersystem
Ja
Vierleitersystem
Ja
Quadranten
4
Abtastfrequenz 50 / 60 Hz
25,6  kHz
Lückenlose Messung
Ja
Messergebnisse pro Sekunde
5  ms
Effektivwert aus Periode (50/60 Hz)
10 / 12
Differenzstrommessung
Nein
Strommesskanäle
4
Messgenauigkeit bei Spannung
0,2  %
Messgenauigkeit bei Strom
0,2  %
Messgenauigkeit bei Wirkarbeit (kWh, .../5 A)
Klasse 0,5S
Betriebsstundenzähler
Ja
Wochenschaltuhr
Nein
Uhr
Ja
Bimetallfunktion
Ja

Messung der Spannungsqualität

Oberschwingung je Ordnung / Spannung
1.-40.
Oberschwingung je Ordnung / Strom
1.-40.
Verzerrungsfaktor THD-U in %
Ja
Verzerrungsfaktor THD-I in %
Ja
Unsymmetrie
Nein
Mit- / Gegen- / Nullsystem
Ja
Kurzzeitunterbrechungen
Nein
Stör- / Ereignisschreiberfunktion
Nein

Isolationskoordination

Überspannungskategorie
300 V CAT III

Klassifikationen

ETIM 6.0
EC002301
ETIM 7.0
EC002301
ETIM 8.0
EC002301
ETIM 9.0
EC002301
ETIM 10.0
EC002301
ECLASS 9.0
27-14-23-30
ECLASS 9.1
27-21-03-01
ECLASS 10.0
27-14-23-30
ECLASS 11.0
27-14-23-30
ECLASS 12.0
27-14-23-30
ECLASS 13.0
27-14-23-30
ECLASS 14.0
27-14-23-30
ECLASS 15.0
27-14-23-30

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
Zulassungen
CE
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E469563
